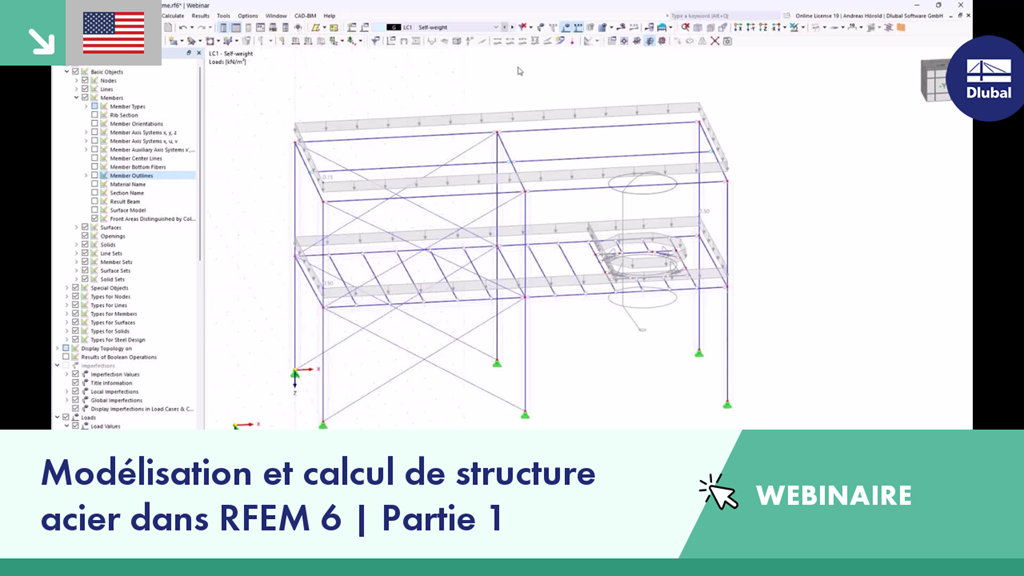

Dans ce webinaire en deux parties, vous apprendrez à modéliser et à calculer des structures métalliques dans RFEM 6. La Partie 1 est consacrée à la modélisation et à l'entrée des charges.
Déroulé :
00:00 Introduction
02:30 Modélisation d'une structure en acier à partir d'un fichier DXF importé (couche d'arrière-plan)
29:10 Entrée de charge (importation des zones de charge à partir du site Web de Dlubal, assistant de charge de neige et de vent incluse)
52:30 Application des imperfections
