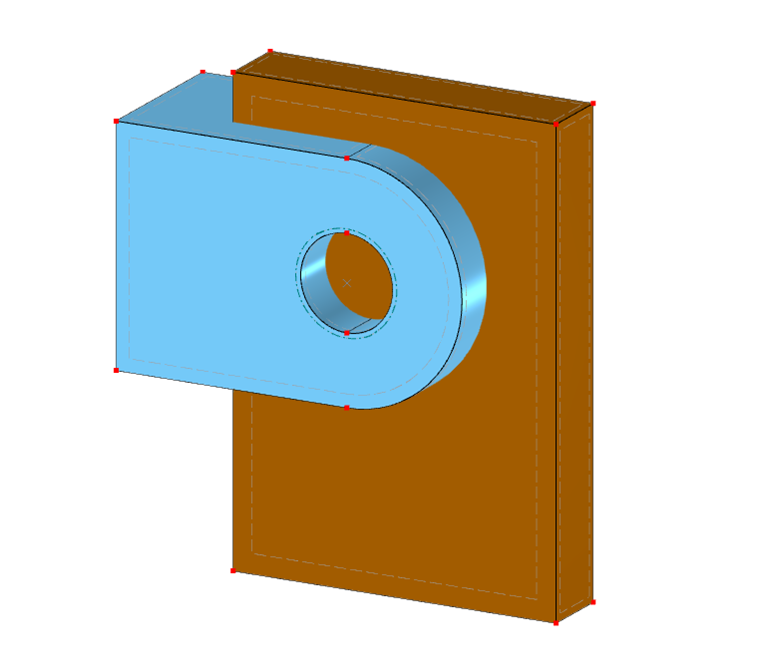

W tej sekcji wyjaśniono, w jaki sposób można odjąć daną objętość od istniejącej bryły. Typ objętościowy 'Otwór' oferuje taką możliwość. W webinarium utworzono prostopadłościan o takiej objętości i wygenerowano nacięcie pośrodku płatka.
Aby utworzyć prostopadłościan, najpierw dopasowywana jest płaszczyzna robocza.

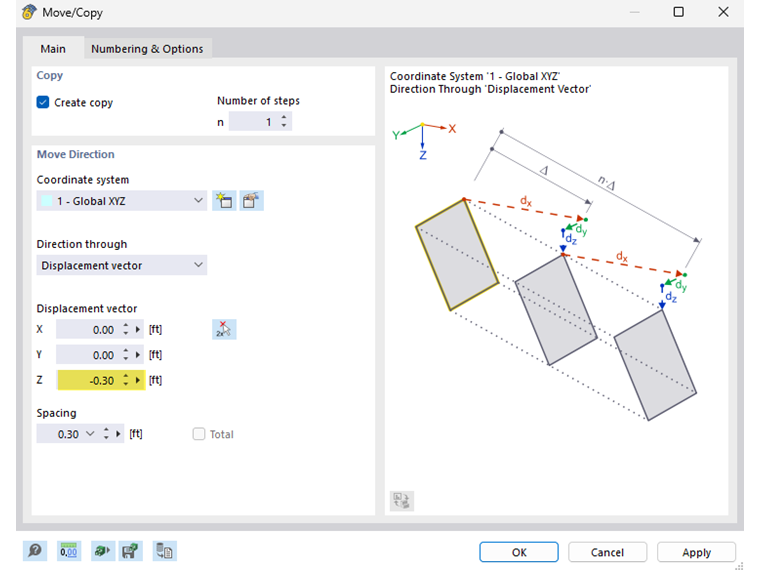

Za pomocą przycisku
można skopiować lewy górny róg konstrukcji o -2 cm w kierunku Z. W szczególności należy upewnić się, że opcja 'Utwórz kopię' jest aktywna. Następnie należy ustawić ten punkt jako początek siatki i obrócić siatkę w płaszczyźnie XY.
Wskazówka
Przy użyciu przycisku
można przesuwać początek płaszczyzny rastra w grafice.
Wskazówka
Za pomocą opcji przycisku
można wyświetlić lub ukryć wybrane obiekty lub wyłączyć tryb widoczności.
Teraz umieść prostokątny obszar między punktami [X: 5 m / Y: 5 m/Z: -12 m] i [X: 18 m/r: 2 m/Z: -12 m]. W tym celu przydatne może być ukrycie głośności. Rozszerz obszar prostokąta o 20 cm, tak aby klapka została przecięta na całej wysokości prostopadłościanu. Sposób wyciągania powierzchni został wyjaśniony w poprzednim rozdziale.

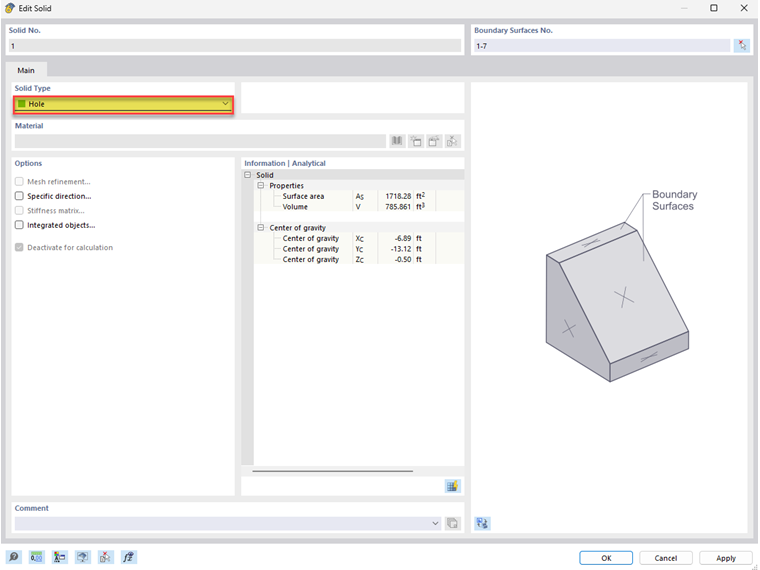

Dwukrotne kliknięcie na prostopadłościan powoduje przejście do okna edycji. W tym miejscu należy wybrać typ bryły Otwór. Po potwierdzeniu przyciskiem ' OK ', otrzymamy informację, że akcja może spowodować powtórne utworzenie brył. Po potwierdzeniu zostanie wygenerowana nowa objętość, która odpowiada pasowi bez przecięcia z prostopadłościanem.

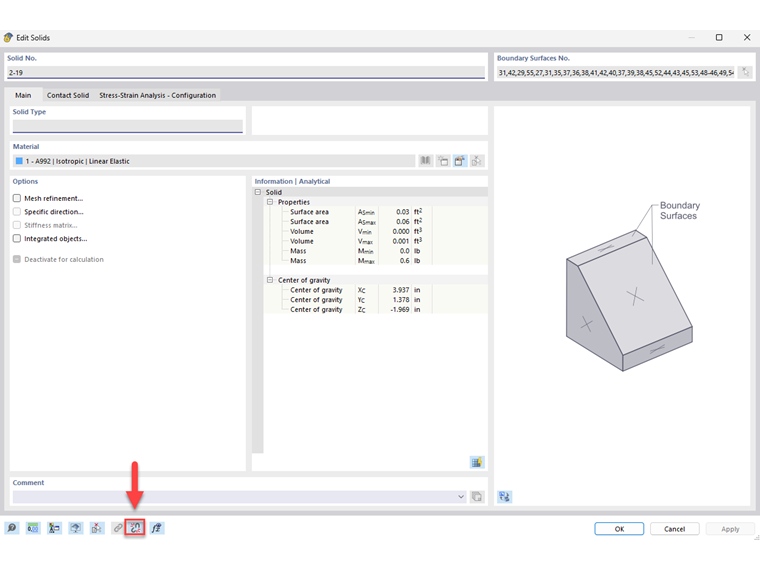

Wygenerowany stan nowej objętości można anulować, naciskając przycisk
w oknie edycji i potwierdzając wyświetlone informacje.

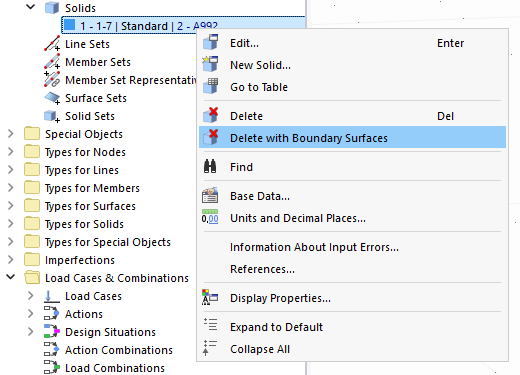

Kubatura typu otwór może być teraz usunięta. W tym celu należy użyć funkcji ' Wymazać z powierzchniami granicznymi '.
