W programie RFEM do modelowania pasa wykorzystano różne obiekty bazowe. Oprócz opisanych tutaj typów i opcji dla linii, powierzchni i brył, istnieje kilka innych funkcji, które można znaleźć na stronie internetowej -handbuecher/rfem-6/000025 RFEM manual.
Utwórz linię
Za pomocą przycisku
można utworzyć nową linię. Aby wprowadzić dane, wystarczy kliknąć punkt początkowy i końcowy linii w płaszczyźnie roboczej.

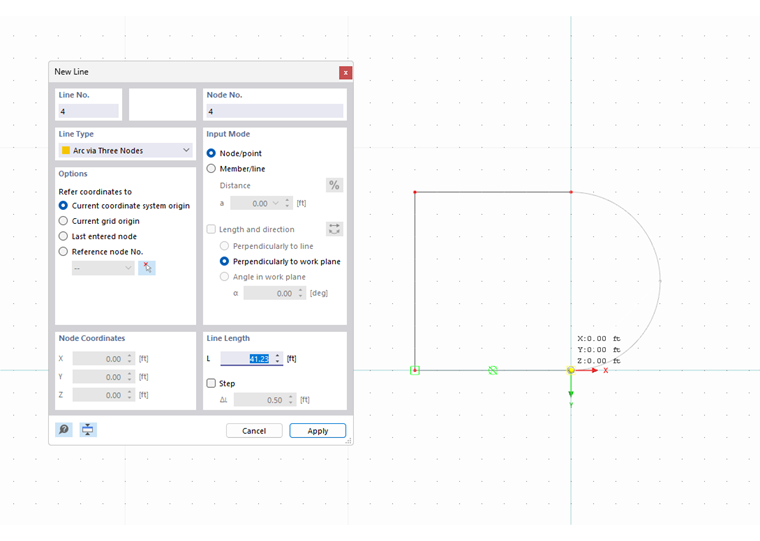

Najpierw użyj typu linii 'Pojedyncza linia', aby utworzyć kwadrat otwarty po prawej stronie. Następnie należy przejść do typu 'Arch' i zamknąć nim prawą stronę.
Utwórz powierzchnię
Utworzonych linii można teraz używać jako obwiedni powierzchni. W tym celu należy użyć typu powierzchni ' Wybierz obwiednię '.

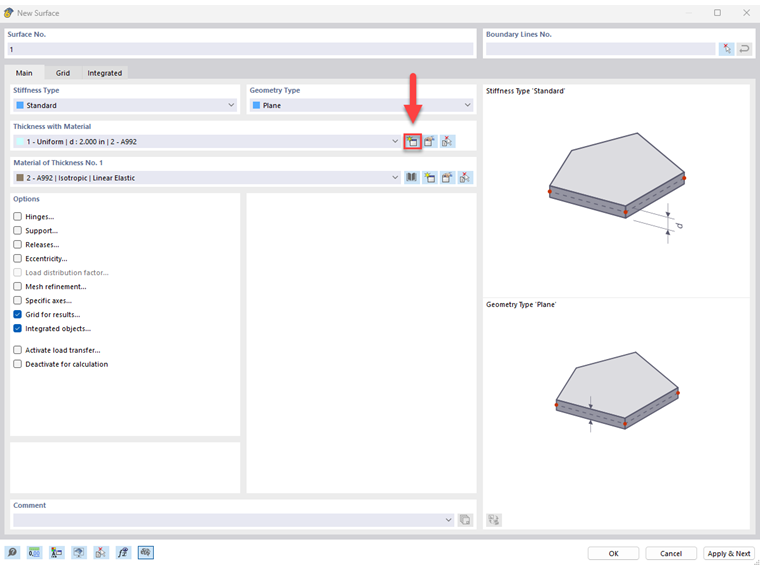

Najpierw chcemy utworzyć powierzchnię o grubości 1 mm i typie sztywności 'Standard '. Po wyciągnięciu z niego objętości typ sztywności zmienia się automatycznie na ' Bez grubości '.
Informacje
Z reguły nowe obiekty można tworzyć w programie RFEM za pomocą przycisku
. Przycisk
pozwala na edycję istniejącego obiektu oraz przejęcie właściwości danego elementu z grafiki.

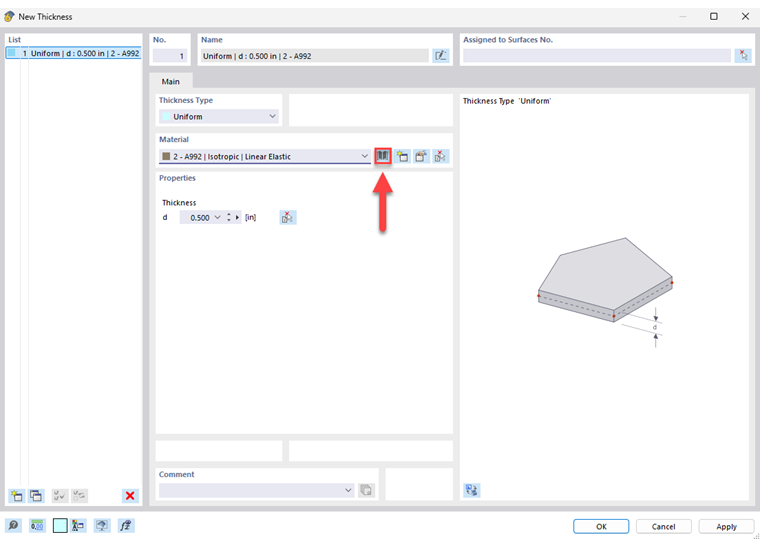

Utwórz nową grubość za pomocą

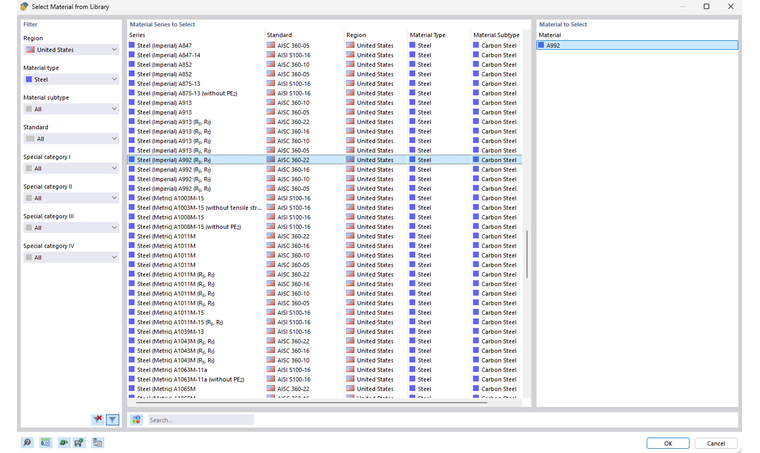

i przypisz do niej materiał. W programie RFEM 6 dostępna jest biblioteka materiałów, którą można otworzyć za pomocą
. W webinarium wykorzystano stal S235.
Na koniec należy wybrać linie, które będą ograniczać obszar.
Otwór

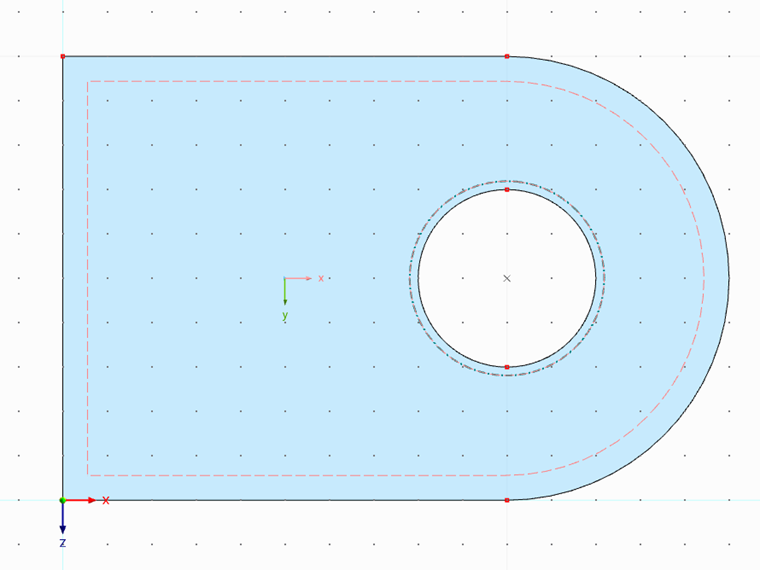

Aby utworzyć otwór kołowy w powierzchni, należy użyć opcji 'Okrąg' przycisku
. Wybierz punkt [X: 10 cm/Y: 0 cm/Z: -5 cm] i promieniu 2 cm. Wpis można zakończyć, klikając prawym przyciskiem myszy.
Następnie linia graniczna otworu jest dzielona w celu uproszczenia późniejszego modelowania brył kontaktowych. W tym celu należy utworzyć dodatkowy węzeł w najwyższym punkcie okręgu w kierunku Z. Wybierz otwór z dwoma węzłami, a następnie podziel linię kołową za pomocą przycisku
.
Generuj objętość

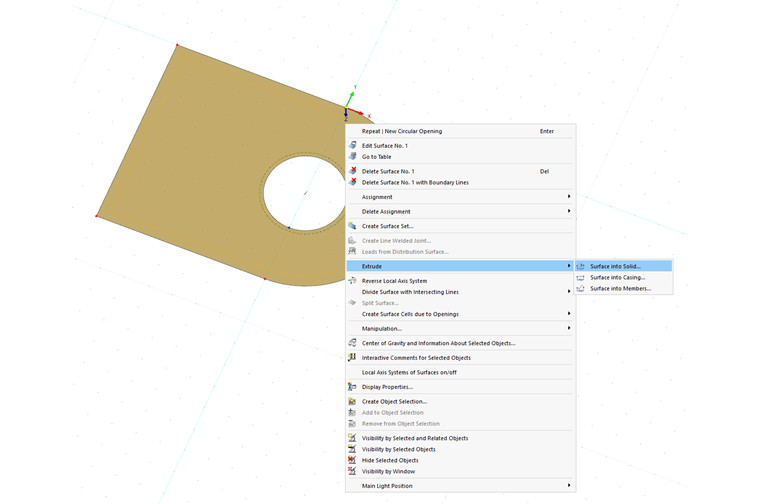

Funkcja 'Wyciągnij', która znajduje się w menu kontekstowym powierzchni, to prosty sposób na rozwinięcie powierzchni w bryłę.

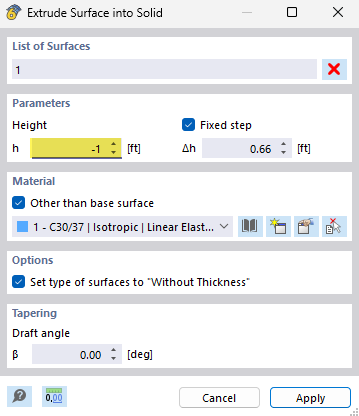

W odpowiednim oknie dialogowym można określić wysokość bryły. Na przykład szerokość klapy powinna wynosić 7 cm. Warto również ustawić opcję 'Typ powierzchni na "Bez grubości"', aby powierzchnia służyła tylko jako granica dla bryły.
