rozszerzenie Analiza naprężeniowo-odkształceniowa

Przypisz konfigurację kubatury

Obliczenia naprężeniowe umożliwiają przeprowadzanie niezależnych od normy analiz naprężeń. W tym celu każdej kubaturze, dla której ma zostać przeprowadzone to obliczenie, musi zostać przypisana konfiguracja kubatury. Dokonuje się tego w zakładce 'Obliczenia naprężeniowo-odkształceniowe - Konfiguracja' w oknie dialogowym do edycji objętości.

Należy wybrać wszystkie objętości o typie bryły 'Normalna' w 'Nawigatorze danych' i otworzyć okno dialogowe edycji za pomocą menu kontekstowego dla objętości. Określoną konfigurację objętości można edytować za pomocą przycisku .

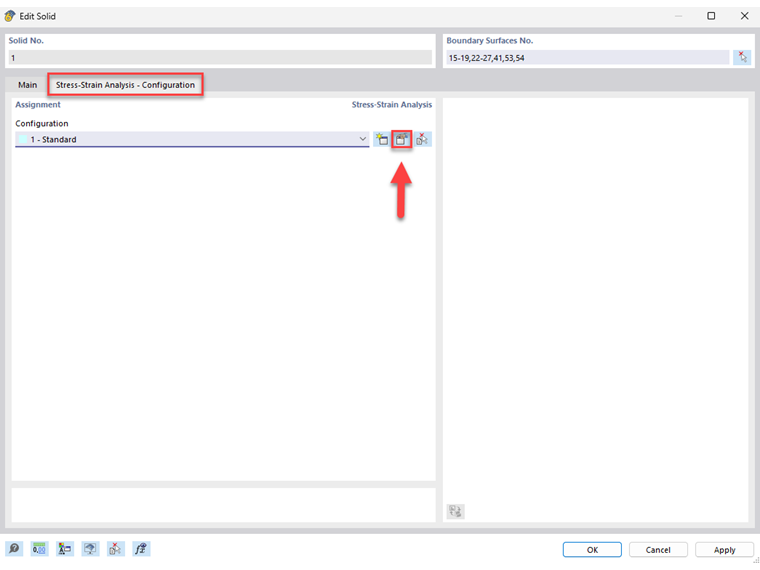

Rozpoczynanie analizy naprężenie-odkształcenie - edycja konfiguracji

W tabeli można wybrać, które naprężenia graniczne mają zostać przeanalizowane, a w razie potrzeby można również zdefiniować własne wartości naprężeń granicznych.

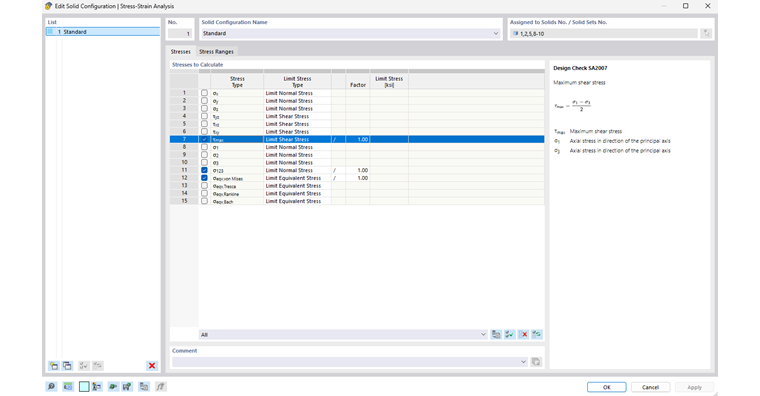

Naprężenia graniczne w konfiguracji bryłowej

Obliczenia

Po wybraniu w tabeli kategorii 'Obliczenia naprężeniowo-odkształceniowe' można użyć przycisku do obliczenia i wyświetlenia wyników.

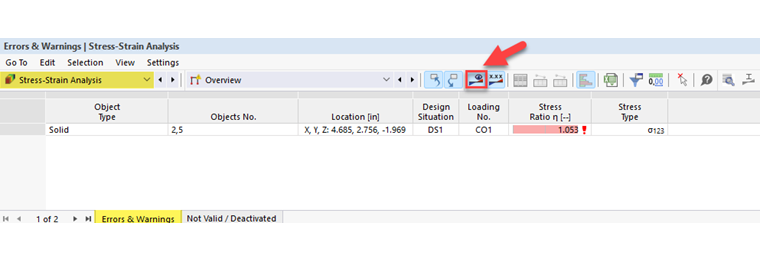

Rozpoczęcie analizy naprężenie-odkształcenie

Po zakończeniu obliczeń, w tabeli wyników pojawia się przegląd, dla którego kryterium obliczeniowe nie jest spełnione oraz inne błędy, które pojawiły się podczas obliczeń. Kliknij dwukrotnie odpowiedni wiersz tabeli, aby wyświetlić szczegóły weryfikacji. Tutaj można zobaczyć wzory obliczeń w sekcji okna dialogowego po prawej stronie.

Wizualizuj wyniki

W 'Nawigatorze wyników' można wybrać różne wyniki analizy statycznej i naprężeniowej i wyświetlić je w formie graficznej. Za pomocą przycisku można również uruchomić animację deformacji.

Po zmniejszeniu widoczności do 'Standardowych' brył w ' View Navigator ', na animacji można wyraźnie zobaczyć, w jaki sposób śruba odrywa się od wspornika z jednej strony, a z drugiej strony. ciśnienie.

Widoczności według typu bryły

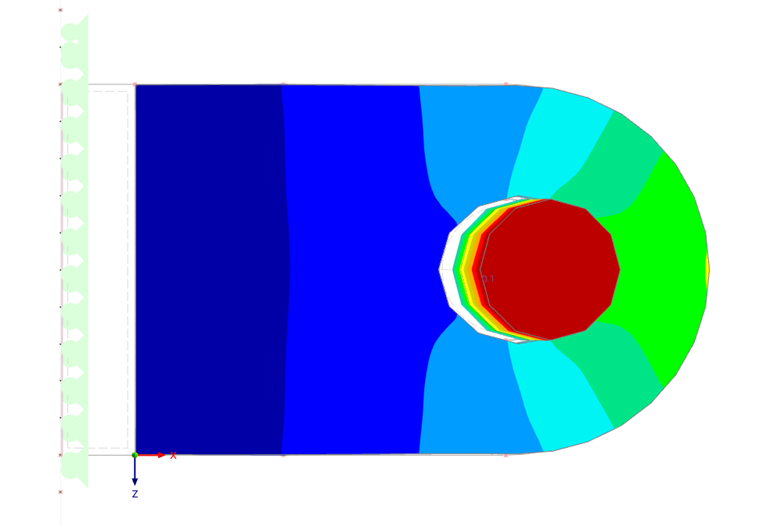

Odkształcenie śruby
