Analýza napětí-přetvoření

Přiřadit konfiguraci svazku

Výpočet napětí-přetvoření umožňuje posouzení napětí nezávisle na normě. Za tímto účelem musí být každému objemu, pro který se má posouzení provést, přiřazena konfigurace objemu. To se provádí v záložce 'Výpočet napětí-přetvoření - Konfigurace' v dialogu pro úpravu objemu.

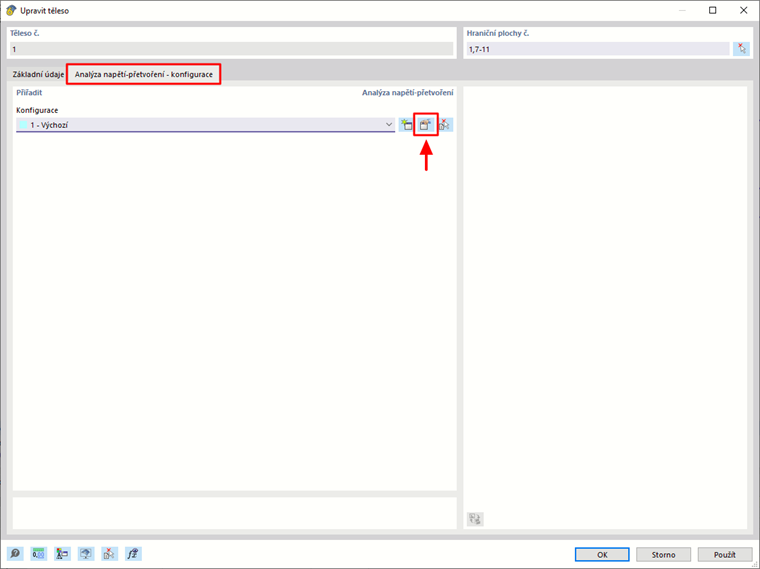

V 'Navigátoru dat' vybereme všechny objemy typu 'Standardní' a z místní nabídky objemů otevřeme dialog pro úpravy. Zadanou konfiguraci objemu lze upravit pomocí tlačítka .

Výpočet napětí-přetvoření - upravit konfiguraci

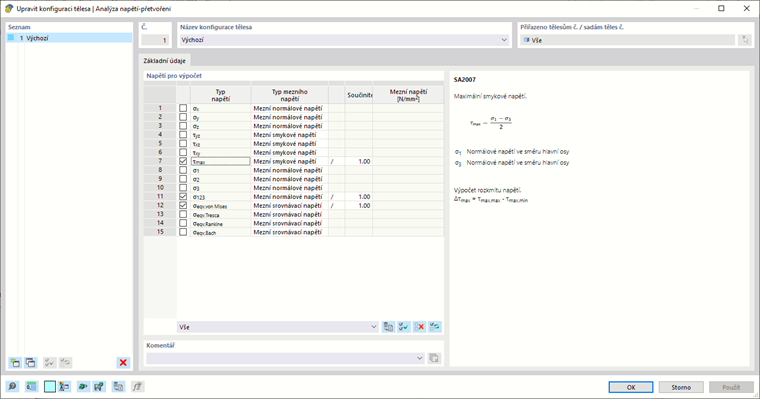

V tabulce lze vybrat, která mezní napětí se mají vyhodnotit, a v případě potřeby lze pro mezní napětí zadat také vlastní hodnoty.

Mezní napětí v konfiguraci tělesa

Výpočet

Poté, co v tabulce vybereme kategorii 'Výpočet napětí-přetvoření', můžeme pomocí tlačítka vypočítat a zobrazit výsledky.

Spuštění analýzy napětí-přetvoření

Po výpočtu se v tabulce posudků zobrazí přehled, pro které nebylo splněno kritérium posouzení a další chyby, které se při posudcích vyskytly. Dvojitým kliknutím na příslušný řádek tabulky otevřete detaily posouzení. V pravé části dialogu vidíme vzorce pro posouzení.

Vizualizujte výsledky

V 'Navigátoru výsledků' lze vybrat různé výsledky statického posouzení a posouzení napětí-přetvoření a zobrazit je tak v grafice. Pomocí lze také spustit animaci deformací.

Pokud v ' navigátoru pohledů ' snížíte viditelnost na tělesa 'Standardní', můžete v animaci jasně vidět, jak se šroub na jedné straně odděluje od držáku a na druhé straně působí tlak.

Viditelnost podle typů těles

Deformace šroubu
