V této kapitole se modeluje tah působící na šroub pomocí plošného zatížení.
Vytvoření zatěžovacího stavu

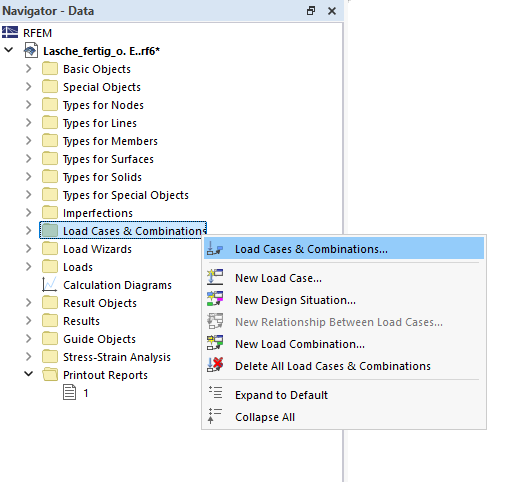

Aby bylo možné vložit nové zatížení, musí být nejprve vytvořen zatěžovací stav. Zatěžovací stavy a kombinace se otevírají ze stejnojmenného dialogu, který lze otevřít například v ' navigátoru dat '.
Protože se ve webináři zohledňuje pouze jeden zatěžovací stav, můžete deaktivovat asistenta kombinací. V závislosti na zvolené normě by se tak vytvořily vhodné kombinace zatížení pro různé návrhové situace.
Automaticky vygenerovaný zatěžovací stav pro vlastní tíhu se zobrazí v záložce 'Zatěžovací stavy'. Zde lze vytvořit další zatěžovací stavy pro různé kategorie účinků. V tomto manuálu však budeme uvažovat pouze existující zatěžovací stav. Kromě toho se jako návrhová situace použije pouze mezní stav únosnosti. Ujistěte se, že je pro tuto návrhovou situaci aktivován výpočet napětí-přetvoření. Další tři návrhové situace lze smazat.

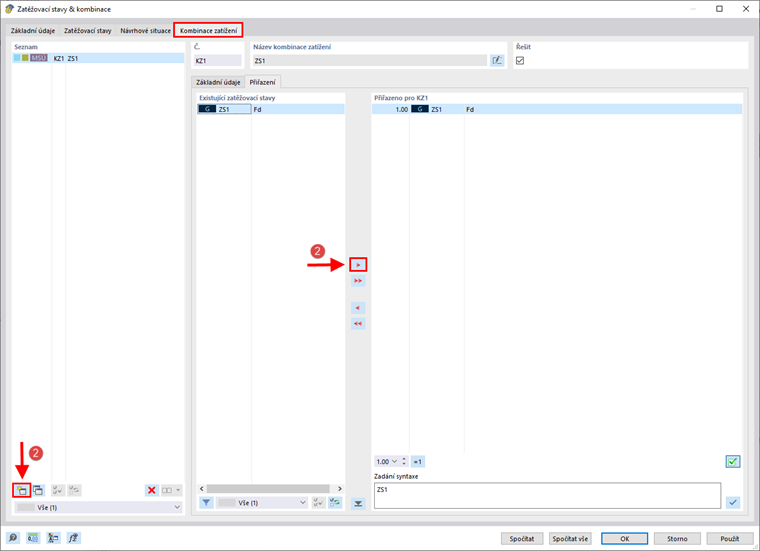

V záložce 'Kombinace zatížení' je nyní třeba k návrhové situaci přiřadit kombinaci zatížení. Ten lze vytvořit pomocí
a přidat zatěžovací stav pomocí
. Nestačí zohlednit pouze zatěžovací stav bez návrhové situace, protože zde nelze zohlednit výpočet napětí-přetvoření.
Použít plošné zatížení

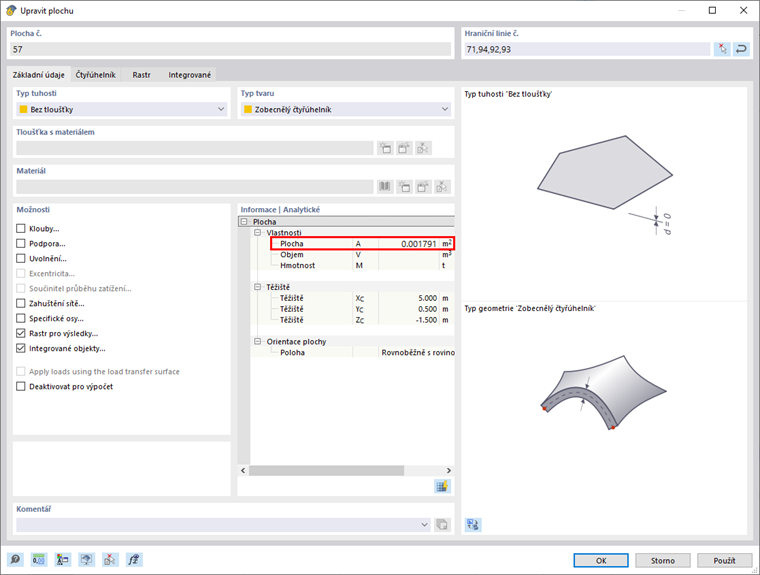

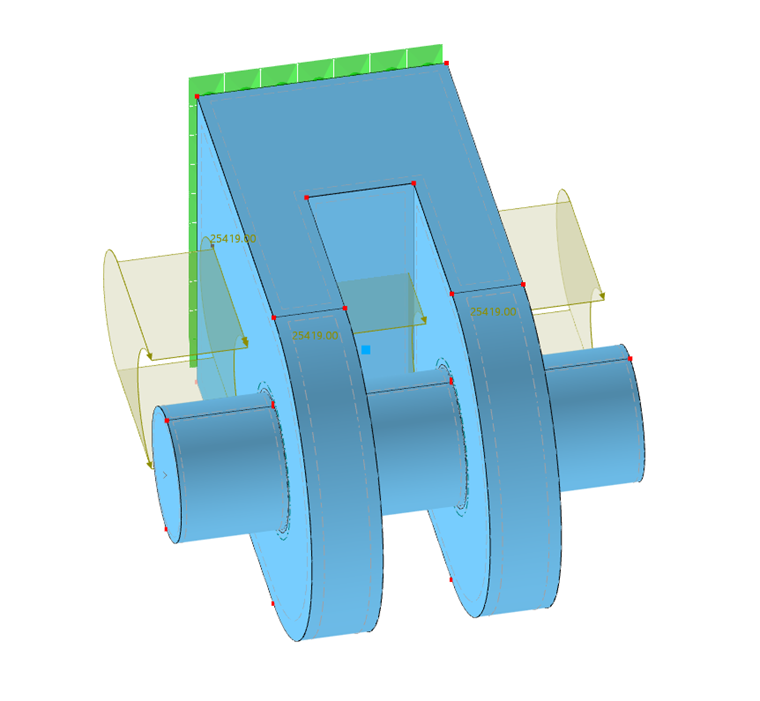

V každé ze tří oblastí působení by měla působit tahová síla 45 kN. Ta se musí vztahovat k ploše pro zadání. V editačním dialogu se zobrazí velikost plochy.
Tip
V dialogu 'Jednotky a desetinná místa', který otevřete tlačítkem
, můžete zvýšit počet desetinných míst, se kterými je oblast zadaná.
Pomocí symbolu

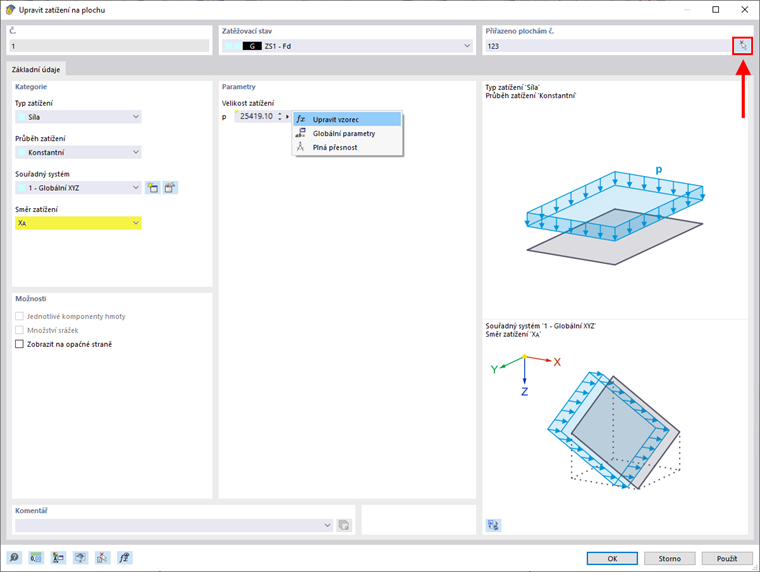

lze vytvořit nové zatížení na plochu. Je možné zvolit, jaký druh zatížení má být aplikován, ke kterému souřadnému systému se vztahuje a jak má být orientován. Kromě toho se stanoví velikost zatížení. Velikost zatížení lze zadat ručně nebo pomocí vzorce.

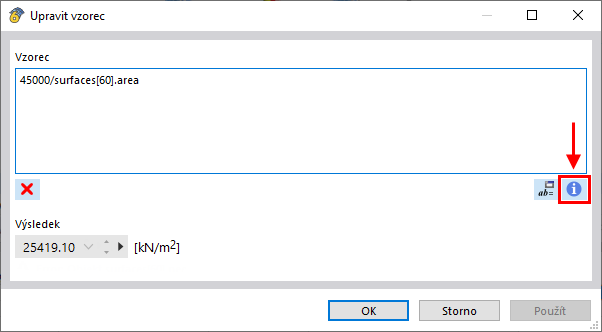

Pokud použijete vzorec, je možné přes
zobrazit úplný seznam všech odkazů na objekty včetně syntaxe. Odkazy na objekty lze použít ve vzorcích a automaticky se přizpůsobit, pokud se změní vlastnosti přiřazeného objektu.
Nakonec je třeba v grafice přiřadit zatížení k příslušným oblastem.
