En este capítulo, la tracción del perno se modela a través de una carga superficial.
Crear un caso de carga

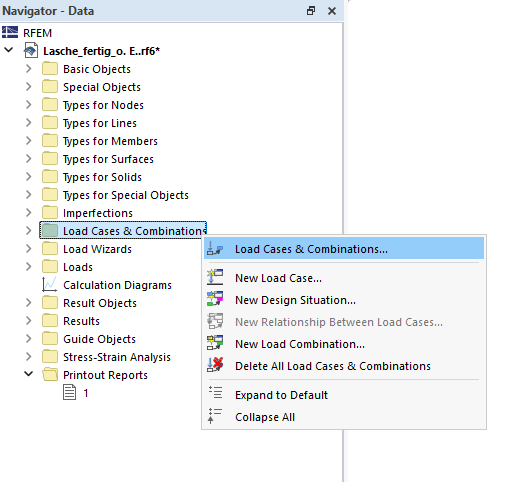

Para que se aplique una nueva carga, primero se debe crear un caso de carga. Los casos de carga y las combinaciones se abren utilizando el cuadro de diálogo del mismo nombre, que puede abrir utilizando el ' Navegador de datos ', por ejemplo.

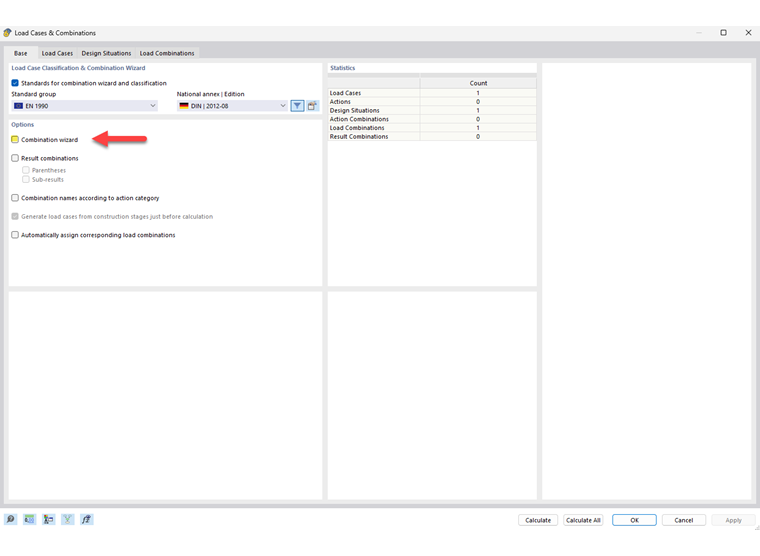

Ya que solo se considera un caso de carga en el seminario web, puede desactivar el asistente de combinación. Dependiendo de la norma seleccionada, esto generaría las combinaciones de carga apropiadas para las diversas situaciones de diseño.
El caso de carga generado automáticamente para el peso muerto se muestra en la pestaña ' Casos de carga '. Aquí puede crear casos de carga adicionales para diferentes categorías de acciones. En este manual, sin embargo, sólo se considerará el caso de carga existente. Además, sólo se utiliza el estado límite último como situación de cálculo. Asegúrese de que el cálculo de tensión-deformación esté activado para esta situación de cálculo. Las otras tres situaciones de cálculo se pueden eliminar.

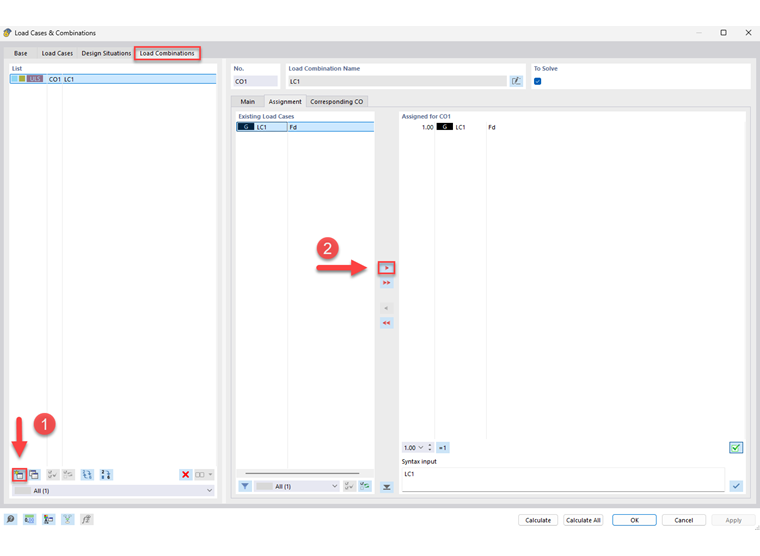

En la pestaña ' Combinaciones de cargas ', ahora se debe asignar una combinación de cargas a la situación de diseño. Esto se puede crear mediante
y el caso de carga se puede agregar mediante
. No es suficiente considerar sólo el caso de carga sin la situación de cálculo, ya que allí no se puede tener en cuenta el cálculo tensión-deformación.
Aplicar carga superficial

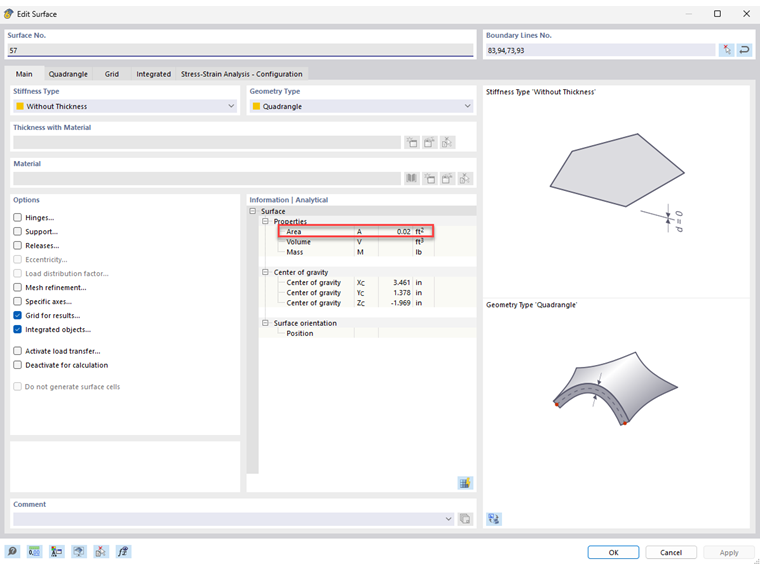

Debe prevalecer una fuerza de tracción de 45 kN en cada una de las tres áreas de aplicación de la carga. Esto debe estar relacionado con el área de la entrada. Puede ver el tamaño de un área en el diálogo de edición.
Consejo
En el diálogo ' Unidades y decimales ', que abre con
, puede aumentar el número de decimales con el que se especifica el área.

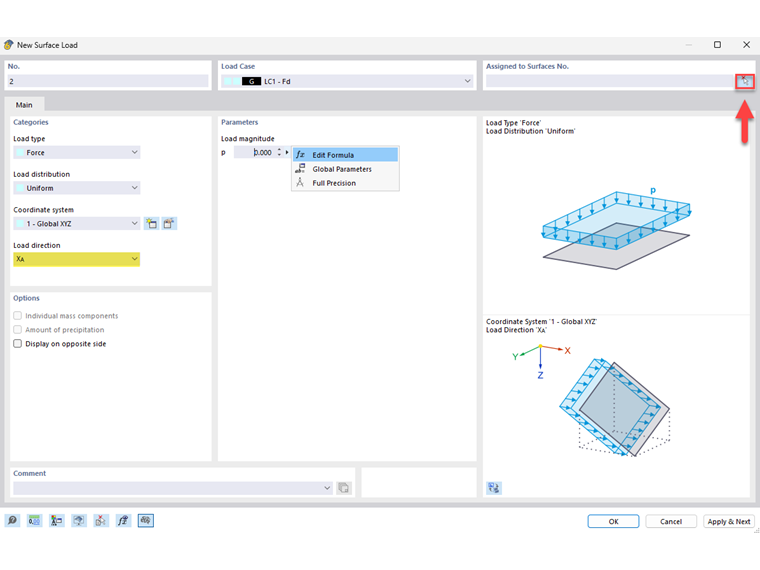

Se puede crear una nueva carga superficial usando el símbolo
. Puede elegir qué tipo de carga se va a aplicar, a qué sistema de coordenadas se refiere y cómo se orienta. Además, se determina el tamaño de la carga. Puede introducir el tamaño de la carga manualmente o definirlo mediante una fórmula.

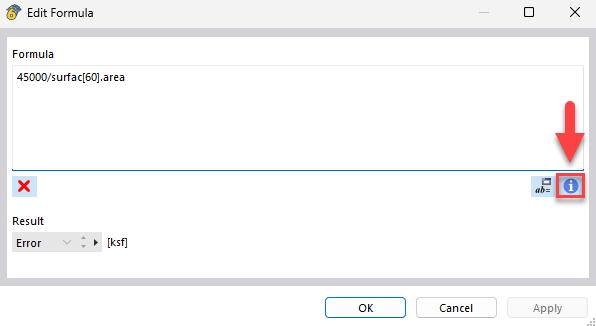

Si usa una fórmula, puede acceder a la lista completa de todas las referencias a objetos, incluida la sintaxis, a través de
. Las referencias a objetos se pueden usar en las fórmulas y se adaptan automáticamente si cambian las propiedades del objeto asociado.
Finalmente, la carga se debe asignar a las áreas apropiadas en el gráfico.
