In questo capitolo, l'estrazione del bullone è modellata tramite un carico superficiale.
Creazione di un caso di carico

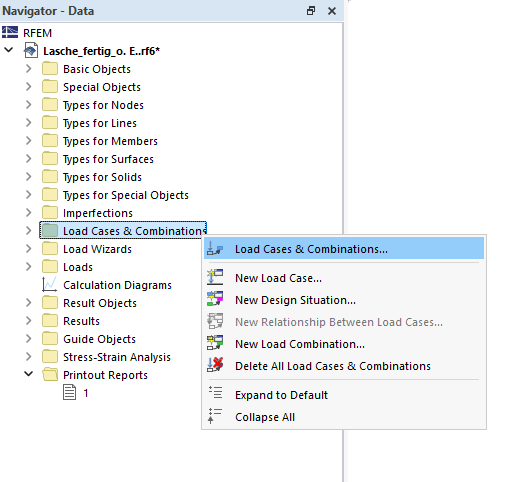

Per poter applicare un nuovo carico, è necessario prima creare un caso di carico. I casi di carico e le combinazioni vengono aperti utilizzando la finestra di dialogo con lo stesso nome, che è possibile aprire utilizzando, ad esempio, il ' Navigatore dati '.

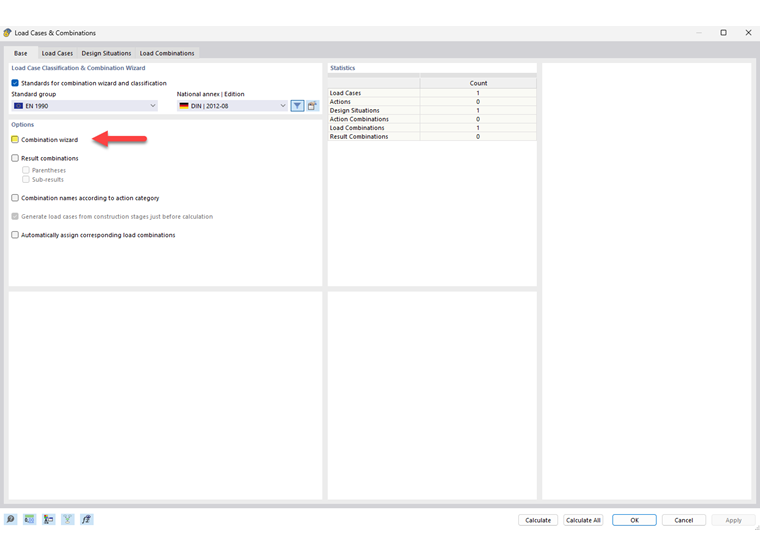

Poiché nel webinar viene considerato solo un caso di carico, è possibile disattivare la procedura guidata di combinazione. A seconda della norma selezionata, ciò genererebbe le combinazioni di carico appropriate per le varie situazioni di progetto.
Il caso di carico generato automaticamente per il peso proprio è visualizzato nella scheda 'Casi di carico'. Qui puoi creare casi di carico aggiuntivi per diverse categorie di azioni. In questo manuale, tuttavia, sarà considerato solo il caso di carico esistente. Inoltre, come situazione di progetto viene utilizzato solo lo stato limite ultimo. Assicurarsi che il calcolo tensione-deformazione sia attivato per questa situazione di progetto. Le altre tre situazioni di progetto possono essere eliminate.

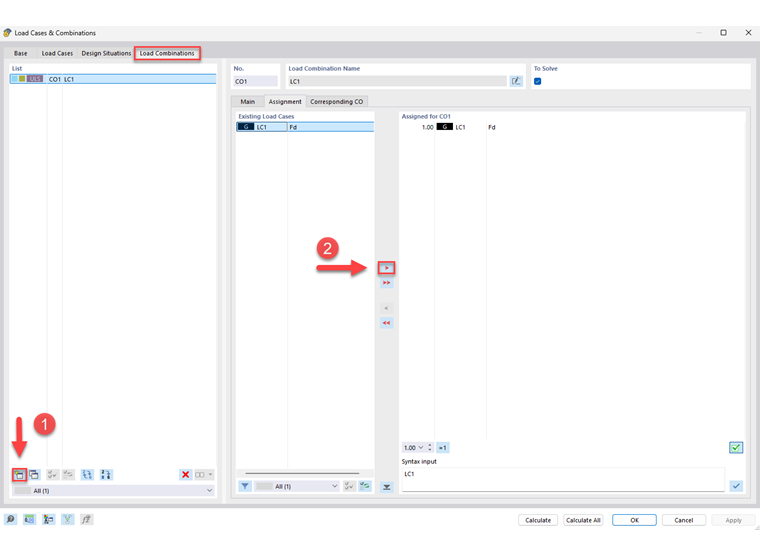

Nella scheda 'Combinazioni di carico', è ora necessario assegnare una combinazione di carico alla situazione di progetto. Questo può essere creato tramite
e il caso di carico può essere aggiunto tramite
. Non è sufficiente considerare solo il caso di carico senza la situazione di progetto, poiché il calcolo tensione-deformazione non può essere preso in considerazione lì.
Applicare il carico superficiale

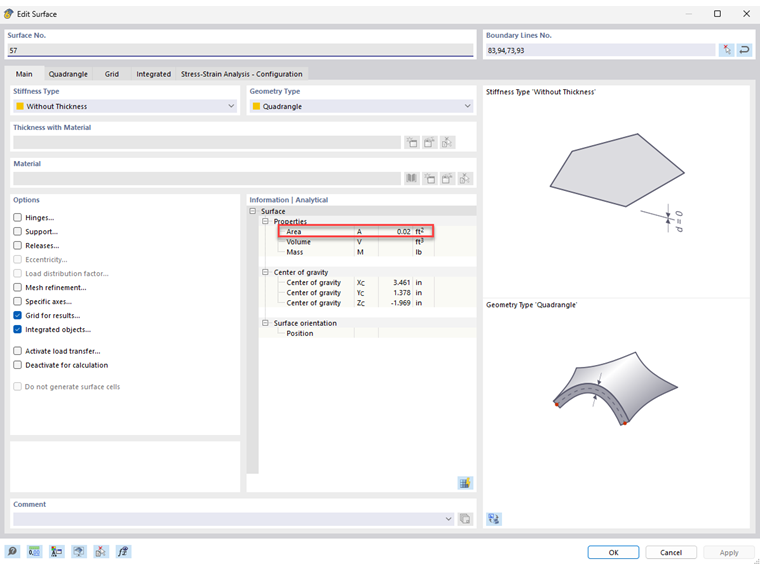

Una forza di trazione di 45 kN dovrebbe prevalere su ciascuna delle tre aree di applicazione del carico. Questo deve essere correlato all'area per l'input. Puoi vedere la dimensione di un'area nella finestra di dialogo di modifica.
Suggerimento
Nella finestra di dialogo 'Unità e posizioni decimali', che si apre con
, è possibile aumentare il numero di posizioni decimali con cui l'area è specificata.

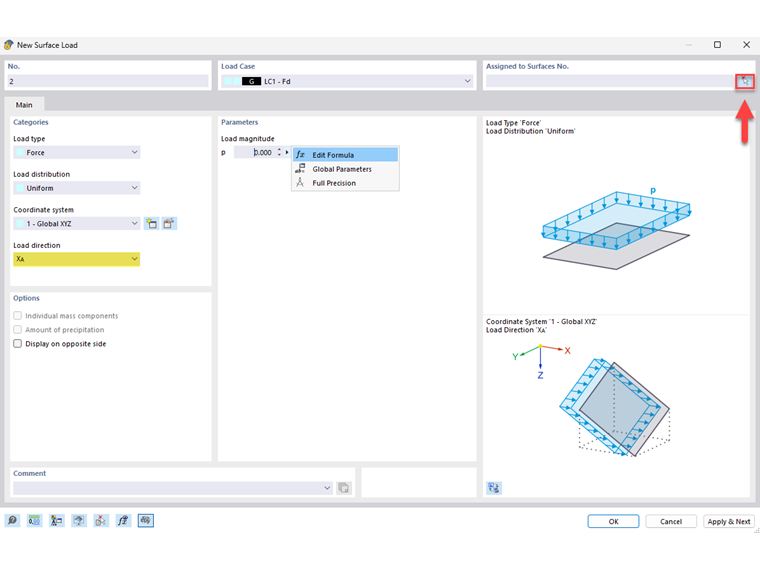

Un nuovo carico superficiale può essere creato utilizzando il simbolo
. È possibile scegliere il tipo di carico da applicare, il sistema di coordinate a cui si riferisce e il modo in cui è orientato. Inoltre, viene determinata la dimensione del carico. È possibile inserire la dimensione del carico manualmente o definirla utilizzando una formula.
Se si utilizza una formula, è possibile accedere all'elenco completo di tutti i riferimenti agli oggetti, inclusa la sintassi, tramite
. I riferimenti agli oggetti possono essere utilizzati nelle formule e si adattano automaticamente se le proprietà dell'oggetto associato cambiano.
Infine, il carico deve essere assegnato alle aree appropriate nel grafico.
