Griglia di regolazione

È possibile impostare individualmente la griglia sullo sfondo del piano di lavoro di RFEM. A tale scopo, utilizzare il pulsante per aprire la finestra di dialogo 'Piano di lavoro e Griglia/Snap'. Tra le altre cose, qui puoi regolare la spaziatura dei punti della griglia, che dovrebbe essere basata sulle dimensioni della struttura da inserire.

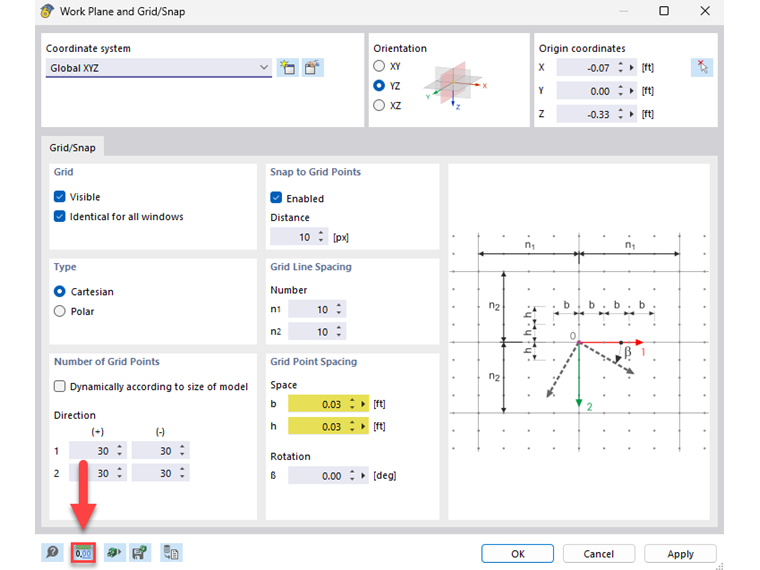

Regola la spaziatura dei punti della griglia

Con si arriva a una finestra di dialogo in cui è possibile definire le unità e le posizioni decimali per l'intero modello.

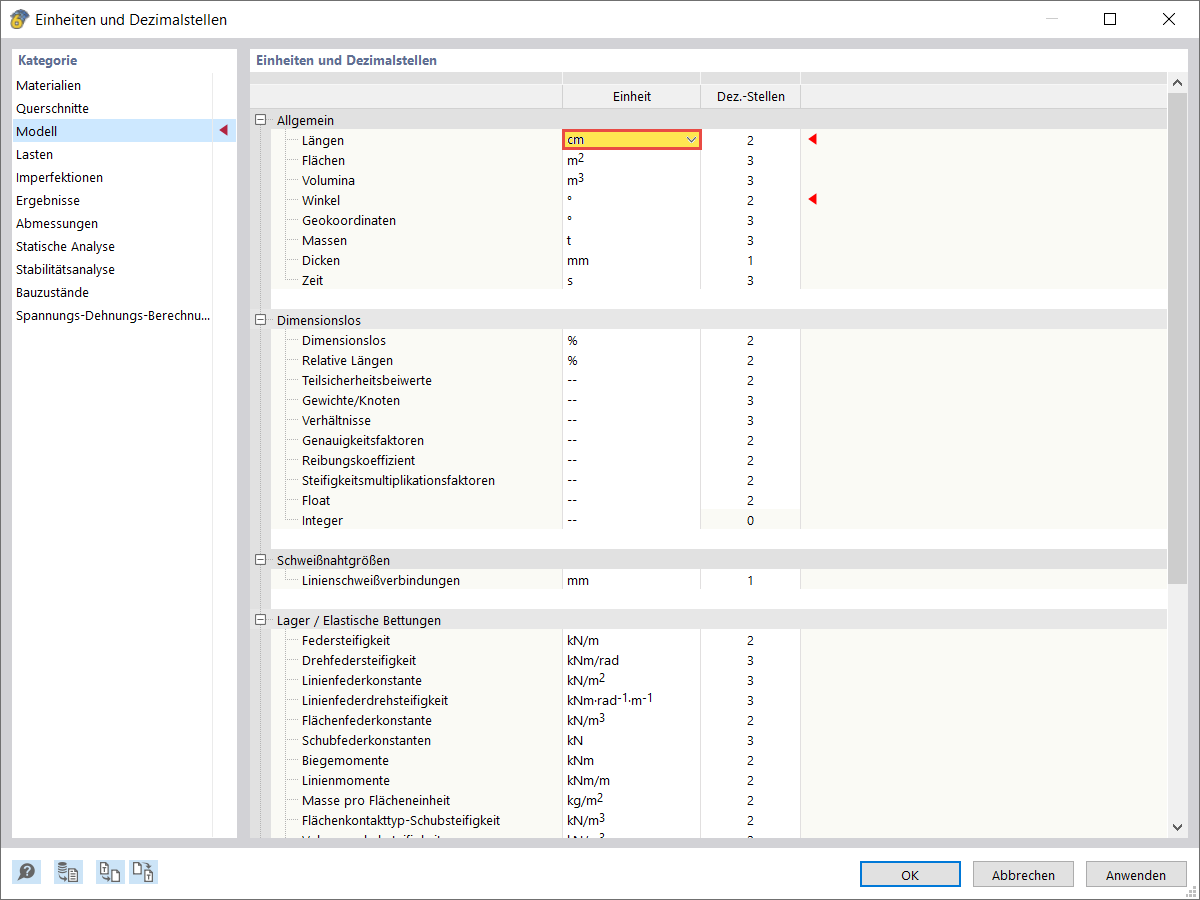

Modifica le unità e le posizioni decimali nel modello

Per l'immissione della scheda, l'unità per le lunghezze è stata modificata in cm e la spaziatura tra i punti della griglia è stata specificata come 1 cm. Inoltre, la griglia è stata posizionata nel piano XZ.
