Questa sezione spiega come sottrarre un determinato volume da un solido esistente. Il tipo di volume 'Foro' offre questa possibilità. Nel webinar, è stato creato un cuboide con questo tipo di volume ed è stata generata un'incisione al centro del lembo.
Per creare il cuboide, il piano di lavoro viene prima regolato.
Utilizzare il pulsante

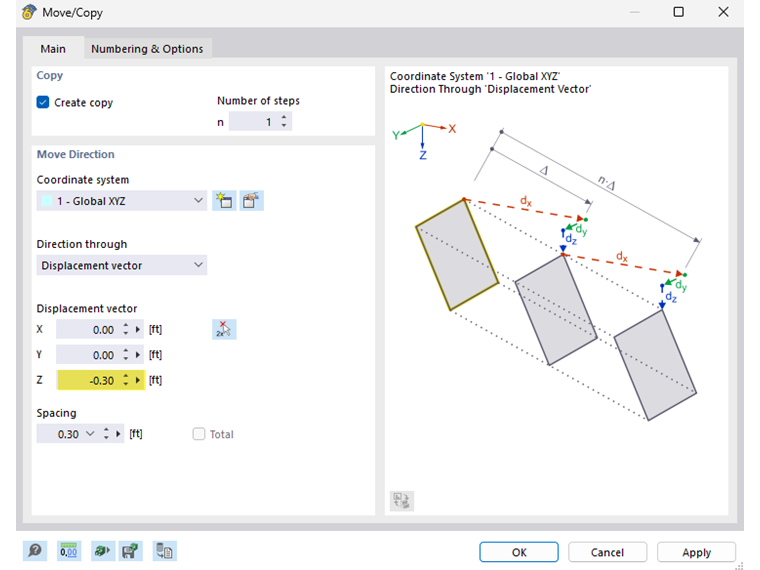

per copiare l'angolo superiore sinistro della struttura di -2 cm nella direzione Z. In particolare, assicurati che l'opzione 'Esegui una copia' sia attivata. Quindi imposta questo punto come origine della griglia e ruota la griglia nel piano XY.
Suggerimento
Il pulsante
può essere utilizzato per spostare l'origine del piano della griglia nell'elemento grafico.
Suggerimento
Puoi usare le opzioni del pulsante
per mostrare o nascondere gli oggetti selezionati o per annullare la modalità di visibilità.
Ora posiziona un'area rettangolare tra i punti [X: 5 m/a: 5 m/Z: -12 m] e [X: 18 m/a: 2m/Z: -12 m]. Per fare ciò, può essere utile nascondere il volume. Estrudi l'area del rettangolo di 20 cm in modo che il lembo sia tagliato per l'intera altezza del cuboide. Come è possibile estrudere una superficie è stato spiegato nel capitolo precedente.

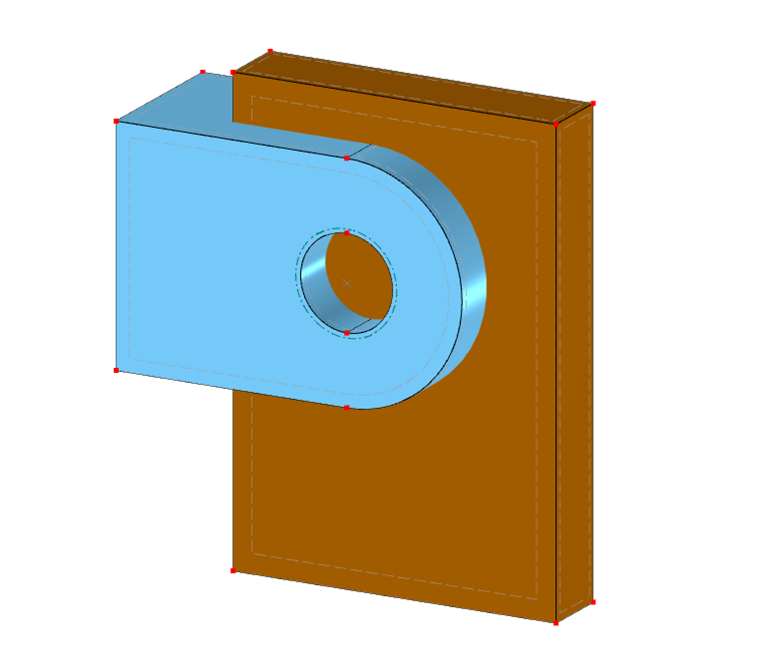

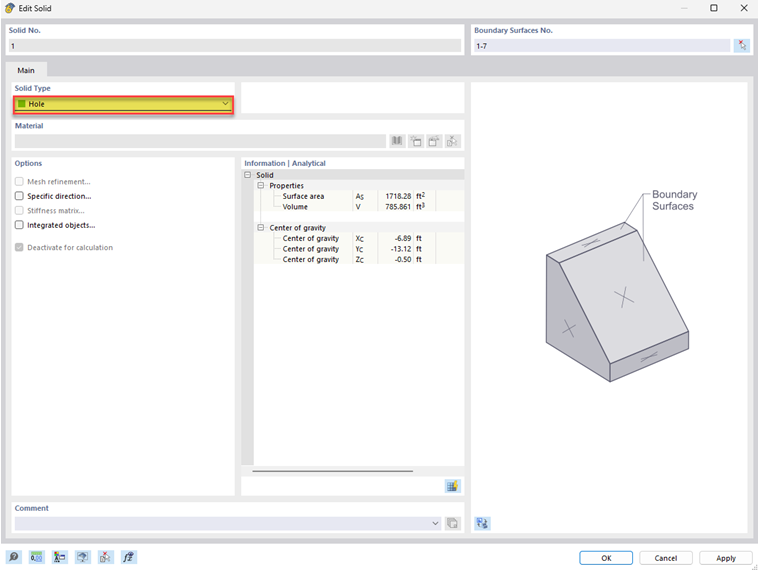

Con un doppio clic sul parallelepipedo si accede alla finestra di dialogo di modifica. Seleziona il tipo di solido Foro lì. Dopo aver confermato con ' OK ', riceverai informazioni che l'azione potrebbe portare alla creazione ripetuta di solidi. Se si conferma, viene generato un nuovo volume che corrisponde all'ala senza l'intersezione con il cuboide.

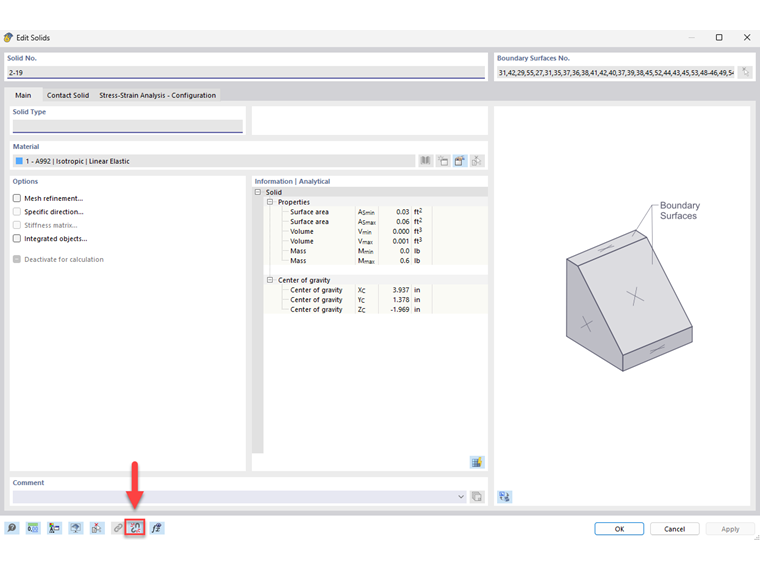

Annulla lo stato generato del nuovo volume utilizzando il pulsante
nella finestra di dialogo di modifica e confermando le informazioni visualizzate.

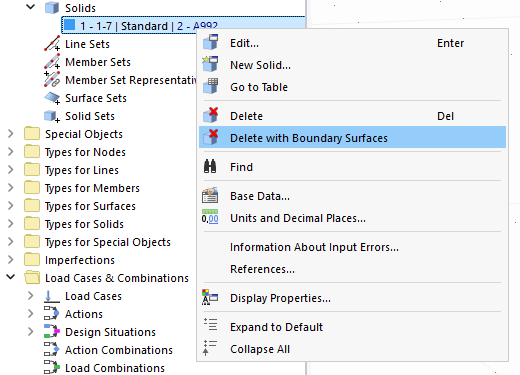

Il volume del tipo di foro ora può essere eliminato. Assicurati di utilizzare la funzione ' Cancella con superfici limite ' per farlo.
