Vari oggetti di base sono stati utilizzati in RFEM per modellare l'ala. Oltre ai tipi e alle opzioni per linee, superfici e solidi qui descritti, ci sono alcune altre funzioni che possono essere trovate in -handbuecher/rfem-6/000025 RFEM manual.
Crea linea
Utilizzare il pulsante
per creare una nuova linea. Per l'immissione è sufficiente fare clic sul punto iniziale e finale della linea nel piano di lavoro.

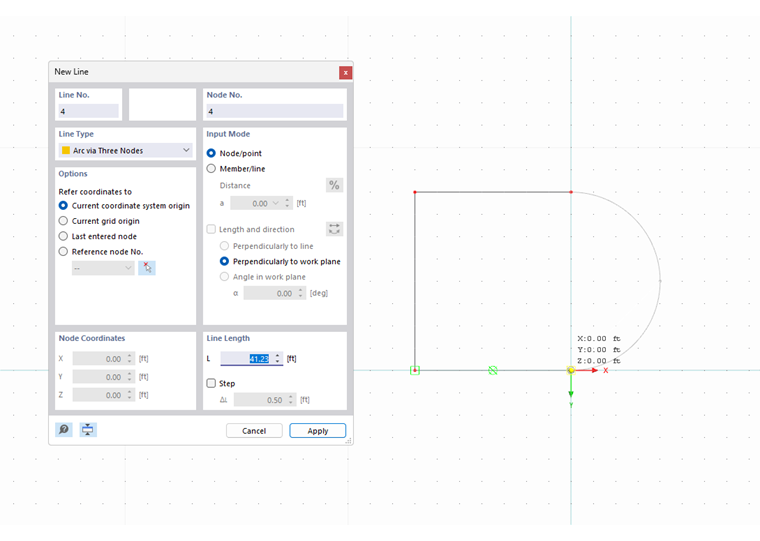

Innanzitutto, utilizza il tipo di linea 'Linea singola' per creare un quadrato aperto a destra. Quindi passa al tipo 'Arch' e chiudi il lato destro con esso.
Crea superficie

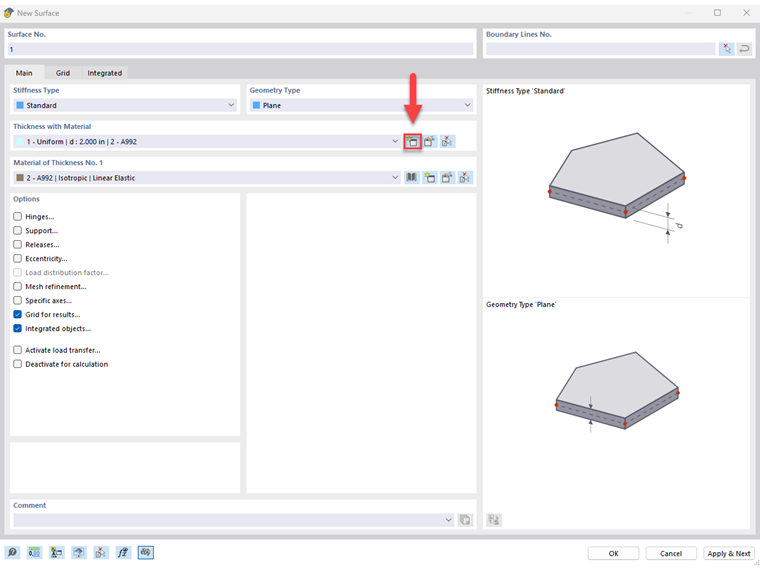

È ora possibile utilizzare le linee create come contorno per un'area. A tale scopo, utilizzare il tipo di superficie ' Seleziona contorno '.
Innanzitutto, vogliamo creare la superficie con uno spessore di 1 mm con il tipo di rigidezza ' Standard '. Dopo aver espulso il volume da esso, il tipo di rigidezza cambia automaticamente in ' Nessuno spessore '.
Info
In generale, è possibile creare nuovi oggetti in RFEM tramite
. Il pulsante
consente di modificare un oggetto esistente e con
le proprietà di una data parte strutturale possono essere acquisite dal grafico.

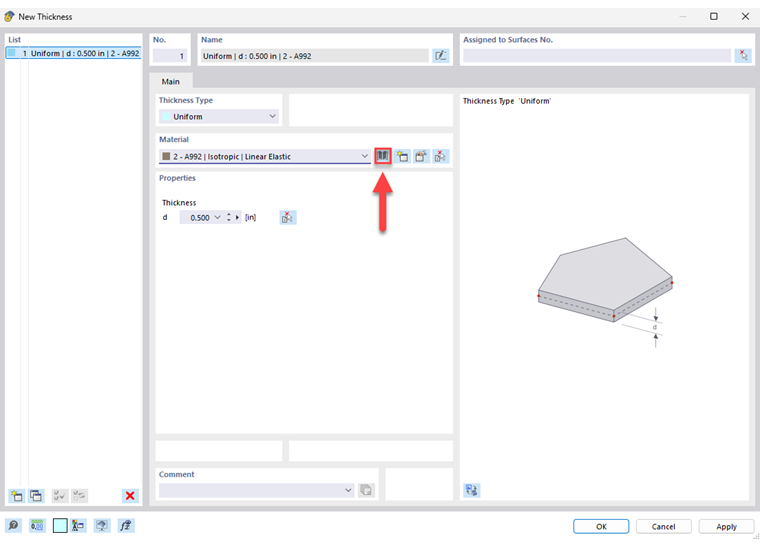

Creare un nuovo spessore usando

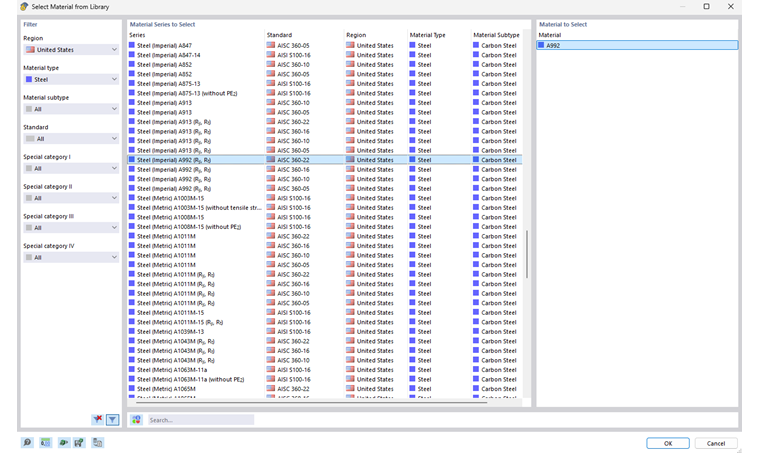

e assegnargli un materiale. Una libreria per i materiali è fornita in RFEM 6, che è possibile aprire con
. Nel webinar è stato utilizzato un acciaio S235.
Infine, è necessario selezionare le linee che devono fungere da delimitazione dell'area.
Apertura

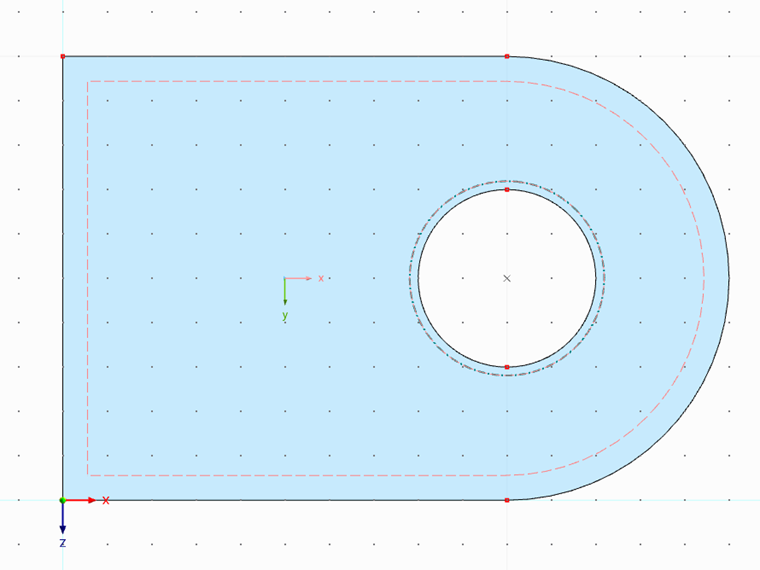

Per creare un'apertura circolare nella superficie, utilizzare l'opzione 'Cerchio' del pulsante
. Seleziona il punto [X: 10 cm/A: 0 cm/Z: -5 cm] e un raggio di 2 cm. È possibile terminare l'immissione con un clic con il pulsante destro del mouse.
Successivamente, la linea di confine dell'apertura è divisa per semplificare la modellazione dei solidi di contatto in un secondo momento. Per fare ciò, crea un nodo aggiuntivo nel punto più alto del cerchio nella direzione Z. Selezionare l'apertura con i due nodi e quindi dividere la linea circolare utilizzando il pulsante
.
Genera volume

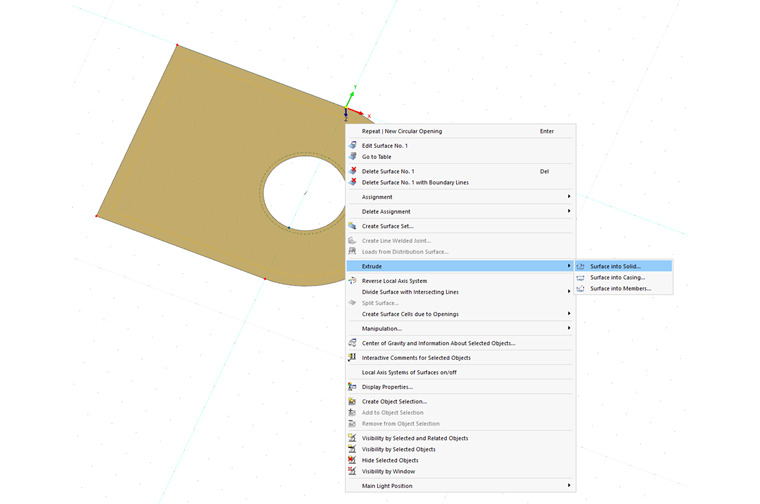

La funzione 'Estrudi', che si trova nel menu contestuale di una superficie, è un modo semplice per espandere una superficie in un solido.

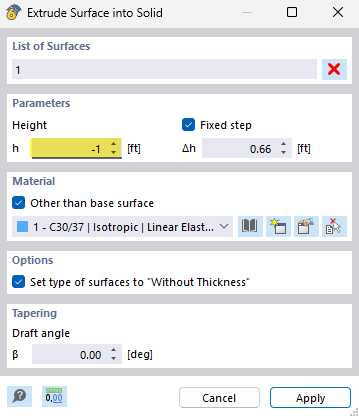

Nella finestra di dialogo corrispondente, è possibile specificare l'altezza del solido. Ad esempio, il lembo dovrebbe essere largo 7 cm. È anche utile impostare l'opzione 'Tipo di superficie su "Senza spessore"' in modo che la superficie serva solo da contorno per il solido.
