Bullone di modellazione

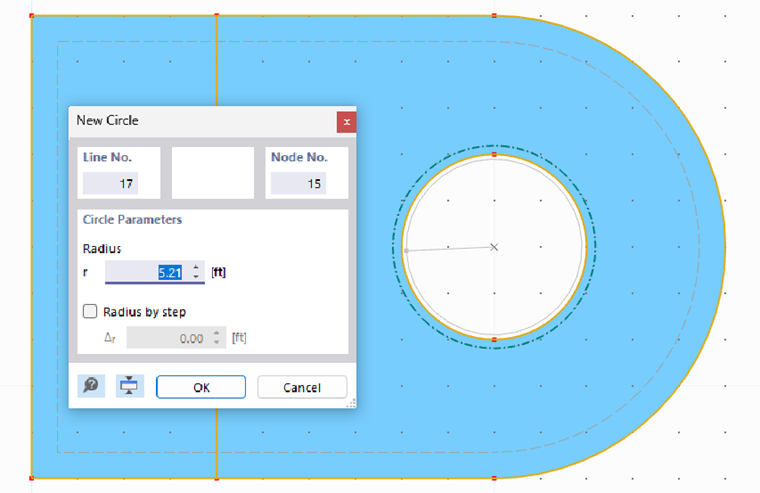

Per modellare il bullone, nel webinar viene creata una superficie circolare con un raggio di 1,9 m, che si trova al centro dell'apertura della staffa.

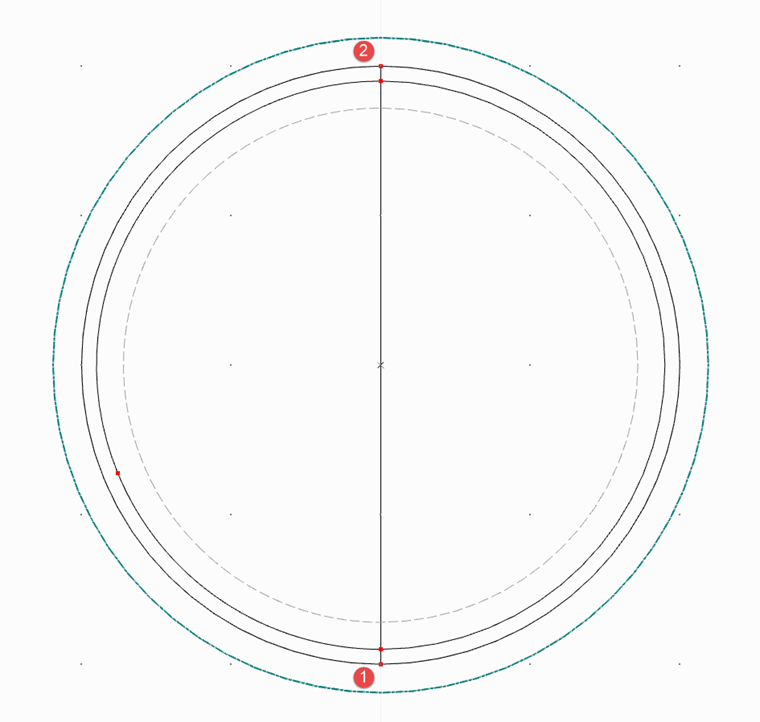

La linea che definisce il confine della nuova area dovrebbe essere divisa in due semicerchi, proprio come l'apertura precedente. A tale scopo, viene posata una linea dal nodo 1 al nodo 2 (vedi immagine linea ausiliaria per collegare i cerchi ) e tutti i nodi e le linee sono collegati tra loro utilizzando il pulsante
. La linea al centro del bullone può quindi essere nuovamente eliminata.
Estrudere l'area 2 cm in modo da riempire l'intera apertura.
Immettere il volume dei contatti
Il volume di contatto riempirà lo spazio precedentemente libero tra la linguetta e il bullone e conterrà le proprietà di contatto tra questi oggetti strutturali.

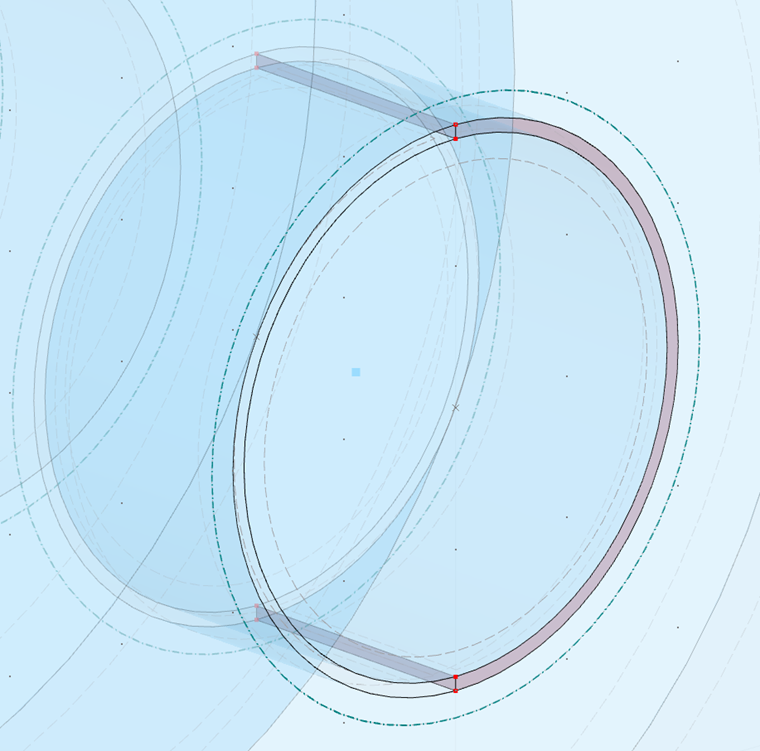

Innanzitutto, è necessario definire le superfici al contorno del volume di contatto. A tale scopo, selezionare il tipo di superficie 'Superficie poligonale' e il tipo di rigidezza ' Senza spessore '. Usalo per creare superfici trasversali tra il bullone e la staffa. Quindi utilizzare il tipo di superficie 'Seleziona contorno' per inserire una superficie sul lato del vano.

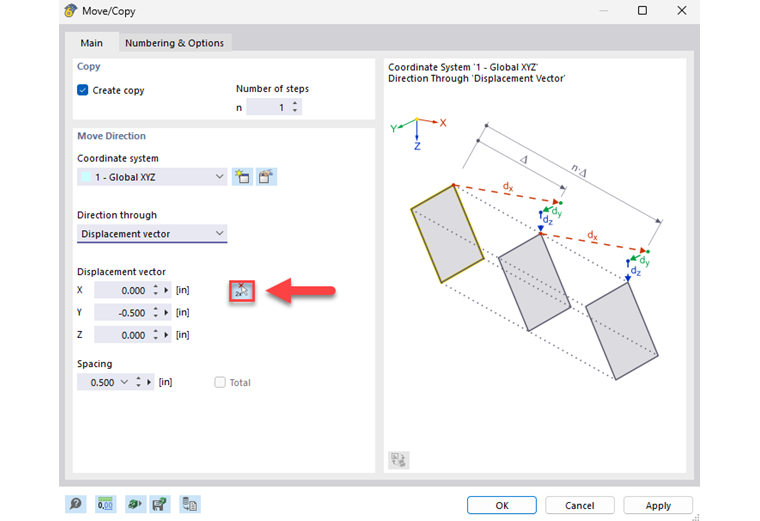

È possibile copiare semplicemente questa superficie laterale all'interno del bullone selezionando la superficie laterale e aprendo la finestra di dialogo 'Sposta/Copia' utilizzando il pulsante
. Attivare il campo 'Crea copia' e definire il vettore di spostamento tramite
nell'immagine. Per fare ciò, selezionare prima un punto di riferimento e quindi la posizione in cui deve essere copiato.

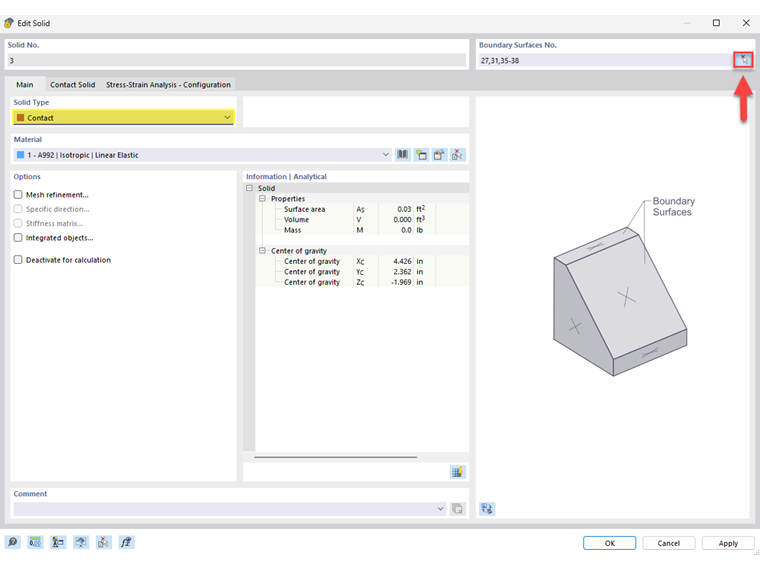

La prima metà del volume di contatto può ora essere creata utilizzando il pulsante
. Seleziona il tipo di solido 'Contatto' e le superfici del contorno appena create.

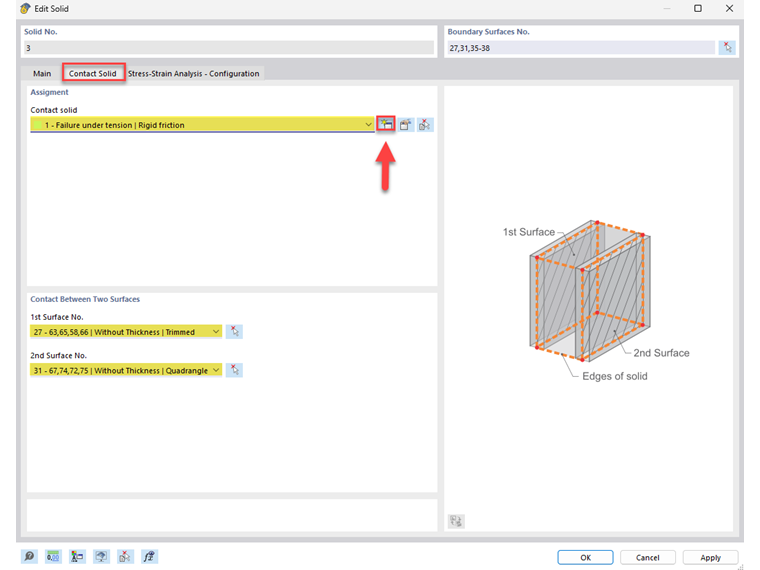

Dopo aver creato il volume, tornare alla finestra di dialogo di modifica del volume per definire le proprietà del contatto. Questi possono essere assegnati nella scheda 'Volume di contatti'. Questa scheda specifica anche le superfici tra le quali deve essere visualizzato il contatto. Il programma determina queste aree automaticamente, ma per sicurezza, è utile controllarle prima del calcolo.

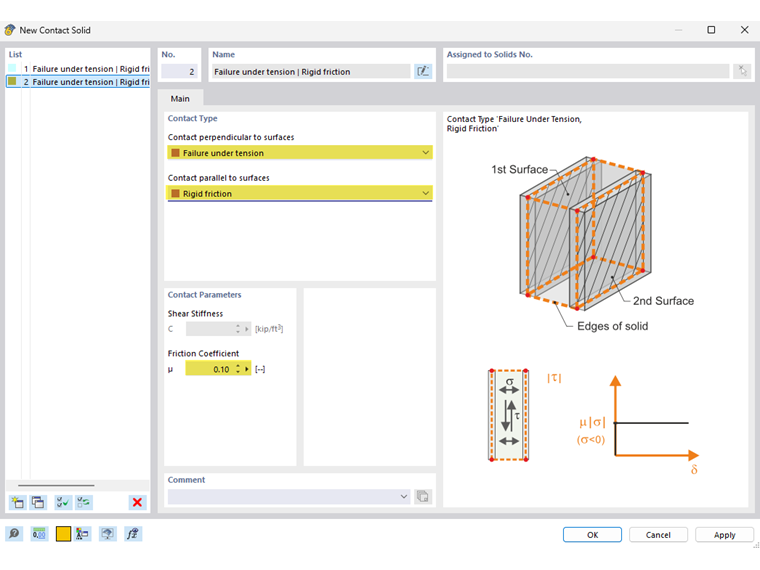

In un volume di contatto, si distingue tra il contatto perpendicolare e parallelo alle superfici. A seconda del tipo di contatto selezionato, la rigidezza a taglio e il coefficiente di attrito possono essere specificati dall'utente.
I tipi di contatto 'Rottura per trazione' e 'Attrito rigido' sono stati utilizzati per il collegamento tra la piastra di collegamento e il bullone.
La prima metà del volume di contatto è ora completamente modellata e può essere specchiata sul piano YZ utilizzando il pulsante
. Per fare ciò, l'opzione 'Crea copia' dovrebbe essere nuovamente attivata e, ad esempio, il centro dell'apertura dovrebbe essere selezionato come punto sul piano di specchiatura.

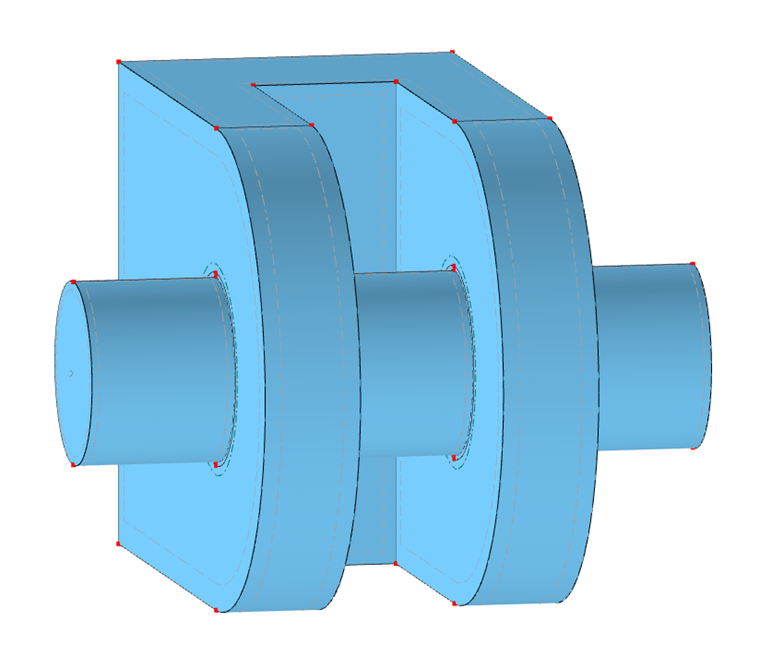

Infine, il bullone e il volume di contatto possono essere copiati nel secondo anello di -5 cm nella direzione Y. Inoltre, nel webinar, il bullone è stato estruso di 3 cm verso l'esterno e al centro della staffa in modo che sia continuo.
