Śruba modelująca

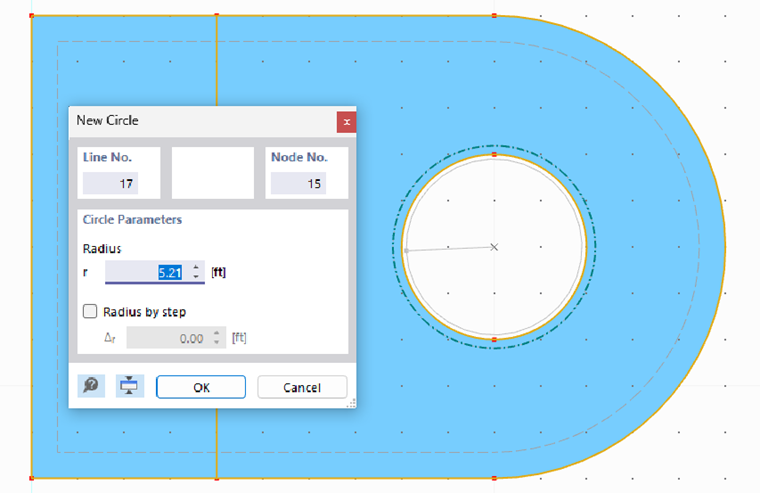

Aby zamodelować śrubę, w webinarium tworzona jest powierzchnia kołowa o promieniu 1,9 m, która znajduje się w środku otworu wspornika.

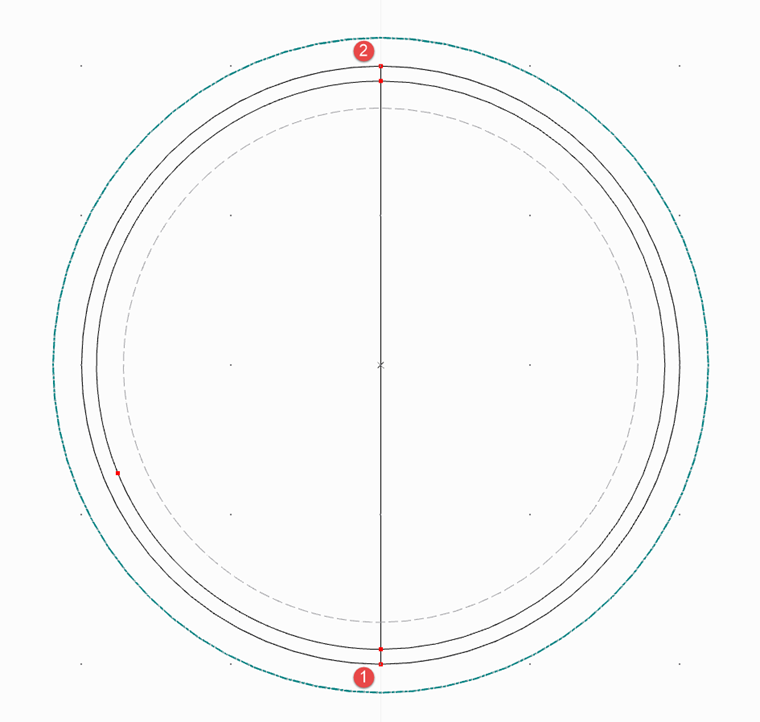

Linia wyznaczająca granicę nowego obszaru powinna zostać podzielona na dwa półokręgi, podobnie jak wcześniejszy otwór. W tym celu układana jest linia od węzła 1 do węzła 2 (patrz ilustracja linia pomocnicza do połączenia okręgów ), a wszystkie węzły i linie są łączone ze sobą za pomocą przycisku
. Linia pośrodku śruby może zostać ponownie skasowana.
Wyciągnij obszar o 2 cm, aby wypełnić cały otwór.
Wprowadź objętość kontaktu
Objętość kontaktu wypełni poprzednio wolną przestrzeń między zaczepem a śrubą i będzie zawierać właściwości kontaktu między tymi obiektami konstrukcyjnymi.

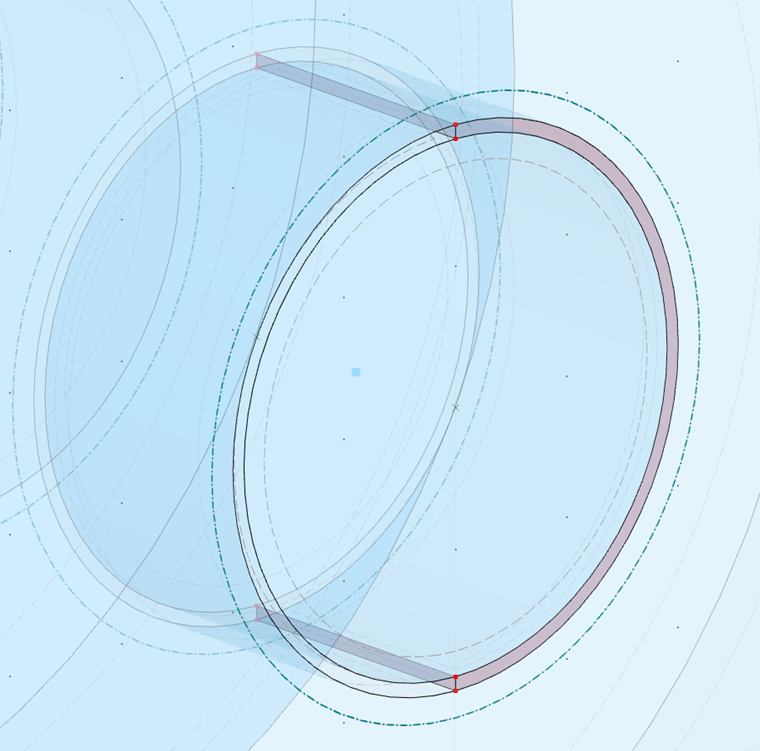

Najpierw należy zdefiniować powierzchnie graniczne objętości kontaktu. W tym celu należy wybrać typ powierzchni 'Powierzchnia wielokątna' i typ sztywności ' Bez grubości '. Za jego pomocą można utworzyć powierzchnie poprzeczne między śrubą a wspornikiem. Następnie użyj typu powierzchni 'Wybierz obwiednię', aby wstawić powierzchnię z boku pomieszczenia.

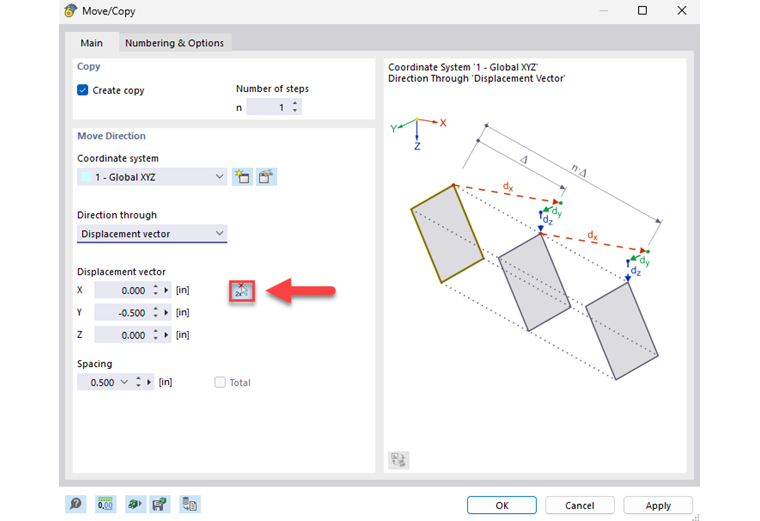

Można po prostu skopiować tę powierzchnię boczną do wnętrza śruby, wybierając powierzchnię boczną i otwierając okno dialogowe 'Przesuń/Kopiuj' za pomocą przycisku
. Aktywuj pole 'Utwórz kopię' i zdefiniuj wektor przemieszczenia za pomocą
w grafice. W tym celu należy najpierw wybrać punkt odniesienia, a następnie miejsce, w którym ma zostać skopiowany.
Za pomocą przycisku
można teraz utworzyć pierwszą połowę objętości kontaktu. Wybierz typ bryły 'Kontakt' i utworzone właśnie powierzchnie graniczne.

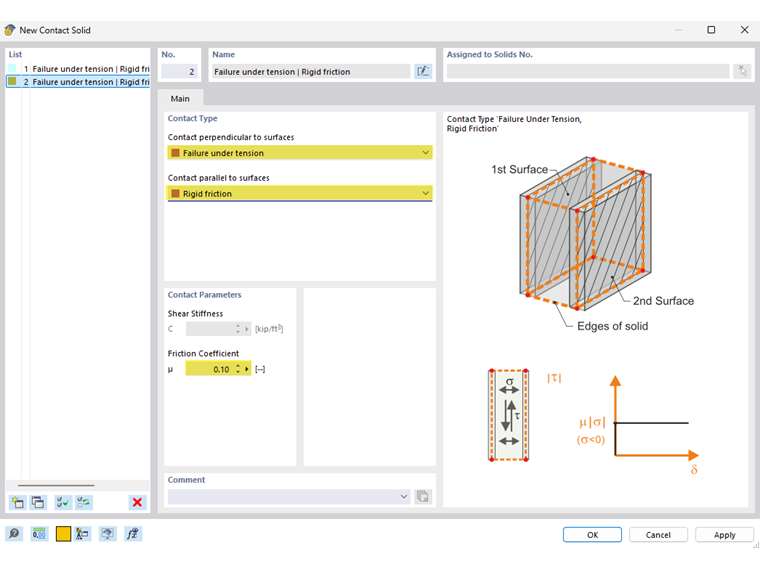

Po utworzeniu kubatury należy powrócić do okna dialogowego edycji kubatury, w którym należy zdefiniować właściwości kontaktu. Można je przypisać w zakładce 'Objętość kontaktu'. W tej zakładce można również określić, pomiędzy którymi powierzchniami ma być przeglądany kontakt. Program określa te powierzchnie automatycznie, ale na wszelki wypadek warto sprawdzić je przed obliczeniami.
W objętości kontaktu rozróżnia się styk prostopadły i równoległy do powierzchni. W zależności od wybranego typu kontaktu, sztywność na ścinanie i współczynnik tarcia mogą być określone przez użytkownika.
Typy kontaktu 'Zniszczenie przy rozciąganiu' i 'Tarcie sztywne' zostały użyte do połączenia między blachą i śrubą.

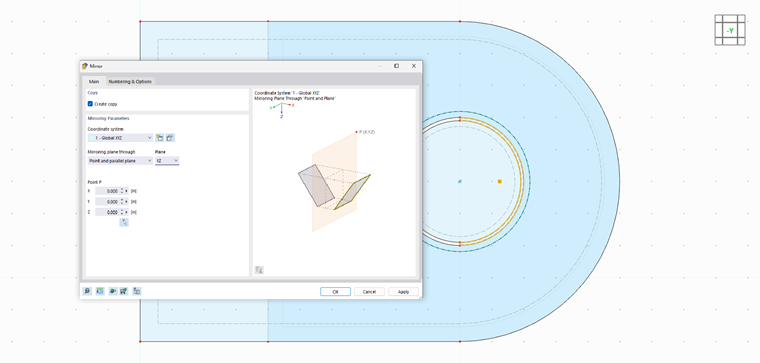

Pierwsza połowa objętości kontaktu jest teraz całkowicie zamodelowana i może zostać odbita lustrzanie na płaszczyźnie YZ za pomocą przycisku
. W tym celu należy ponownie aktywować opcję 'Utwórz kopię' i wybrać np. środek otworu jako punkt na płaszczyźnie odbicia lustrzanego.

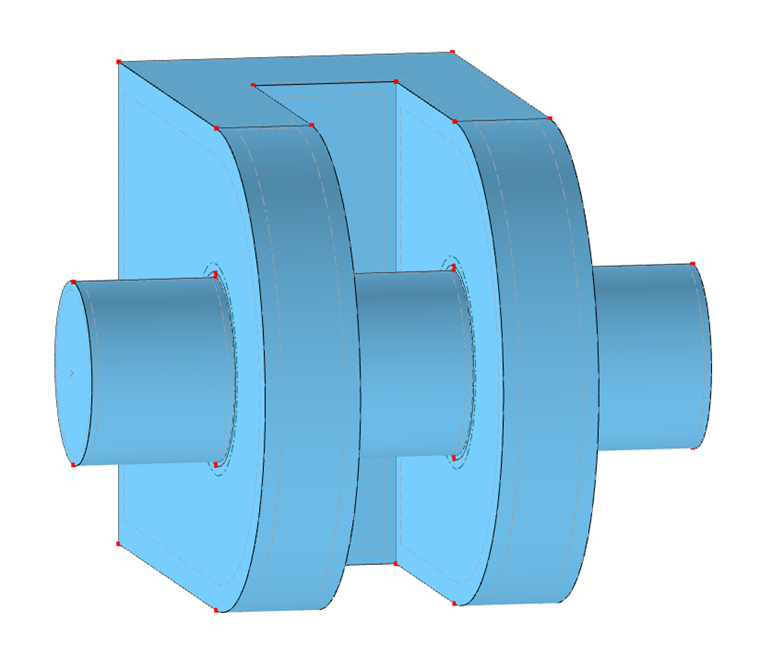

Na koniec objętość śruby i kontaktu można skopiować do drugiej pętli o -5 cm w kierunku Y. Ponadto na webinarium śruba została wyciągnięta 3 cm na zewnątrz i pośrodku wspornika, tak aby była ciągła.
