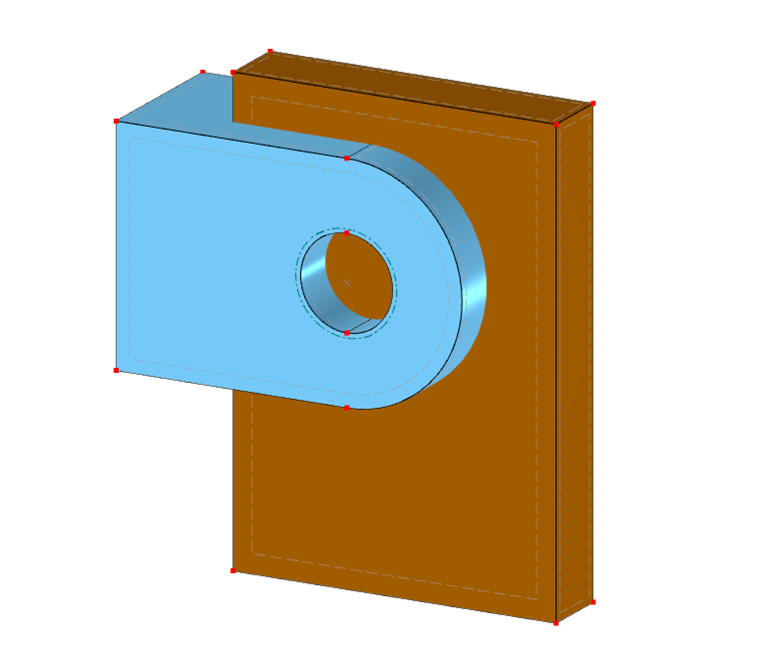

Tato část vysvětluje, jak lze odečíst daný objem od existujícího tělesa. Typ objemu 'Díra' tuto možnost nabízí. Ve webináři byl vytvořen kvádr s tímto typem objemu a uprostřed chlopně byl vygenerován zářez.
Pro vytvoření kvádru se nejprve upraví pracovní rovina.
Tlačítkem

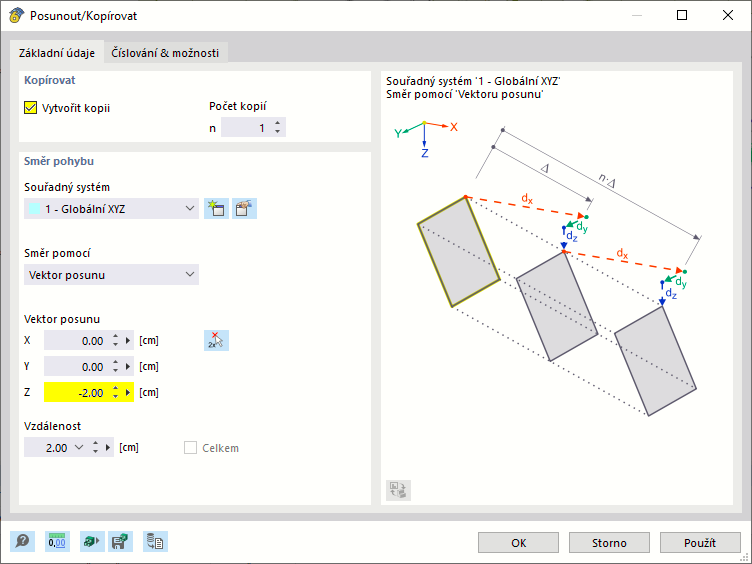

zkopírujeme levý horní roh konstrukce o -2 cm ve směru Z. Zejména se ujistěte, že je aktivována možnost 'Vytvořit kopii'. Poté nastavte tento bod jako počátek rastru a otočte rastr v rovině XY.
Tip
Tlačítkem
lze v grafice posunout počátek rastrové roviny.
Tip
Tlačítko
umožňuje zobrazit nebo skrýt vybrané objekty nebo zrušit režim viditelnosti.
Nyní umístěte mezi body obdélníkovou oblast [X: 5 m / Y: 5 m/Z: -12 m] a [X: 18 m/Y: 2 m/Z: -12 m]. Za tímto účelem může být užitečné svazek skrýt. Vysuňte obdélník o 20 cm tak, aby chlopeň byla proříznuta přes celou výšku kvádru. Jak lze vysunout plochu, bylo vysvětleno v předchozí kapitole.
Dvojitým kliknutím na kvádr se dostaneme do editačního dialogu. Zde vyberte typ tělesa Díra. Po potvrzení tlačítkem ' OK ' se zobrazí informace, že tato akce může vést k opakovanému vytvoření těles. Pokud toto potvrdíme, vygeneruje se nový objem, který odpovídá pásnici bez průsečíku s kvádrem.

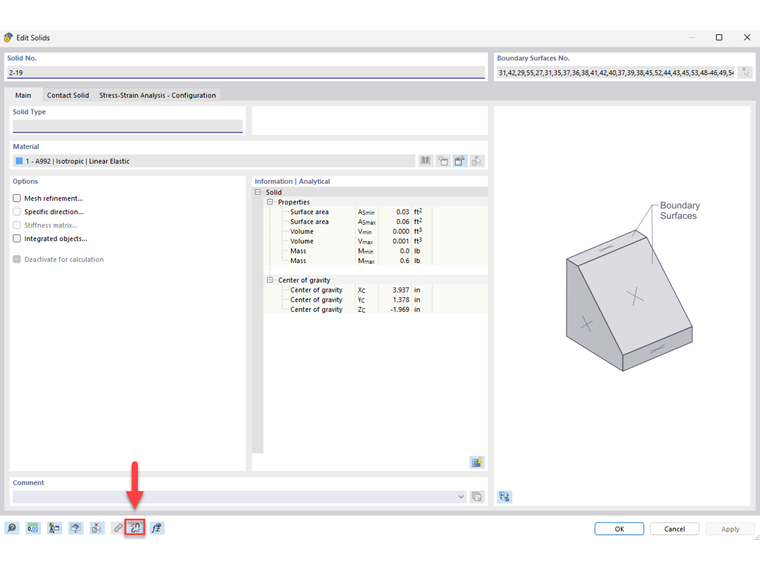

Vygenerovaný stav nového objemu zrušíme tlačítkem
v editačním dialogu a potvrzením zobrazené informace.

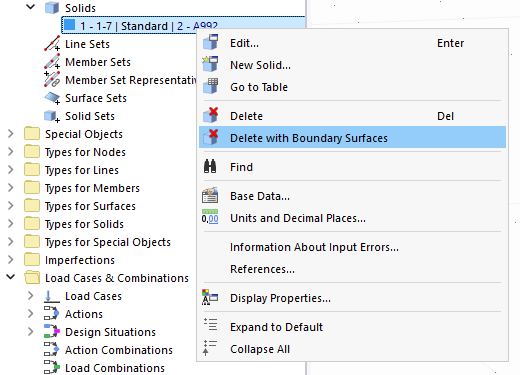

Objem děr lze nyní smazat. K tomu je třeba použít funkci ' Smazat s hraničními plochami '.
