Prostorová diskretizace konstrukce pomocí sítě konečných prvků je rozhodující pro přesnost výsledků výpočtu. Vysoká hustota sítě zajišťuje dobrou přesnost, ale také delší dobu výpočtu. Zadání pro generování sítě konečných prvků je proto třeba zohlednit. Podrobné informace k tomu naleznete v RFEM manuálu.
Síť lze vygenerovat a zobrazit pomocí tlačítka
.

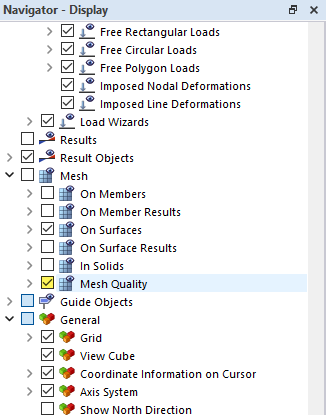

Po vygenerování sítě můžete použít funkci kvality sítě. To lze aktivovat v 'navigátoru Zobrazit' a poskytuje přehled o tom, které konečné objemy splňují zadaná kritéria kvality a které ne.

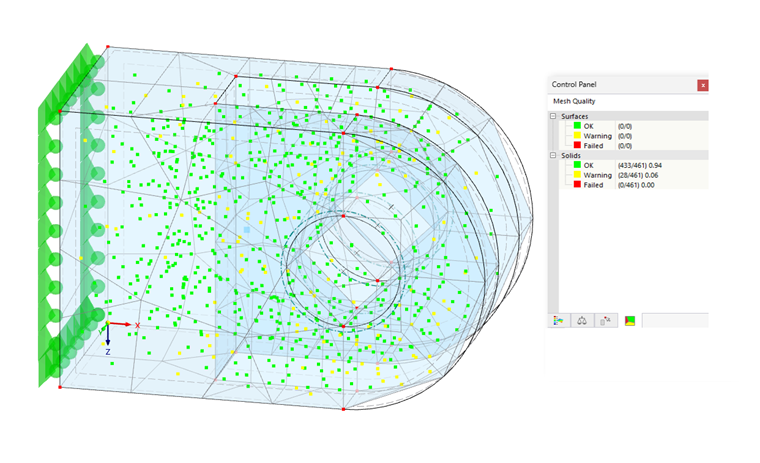

Výsledky se zobrazí v ovládacím panelu a v grafu.
V nastavení sítě najdete kritéria kvality, podle kterých se má síť kontrolovat. Můžete je individuálně upravit.

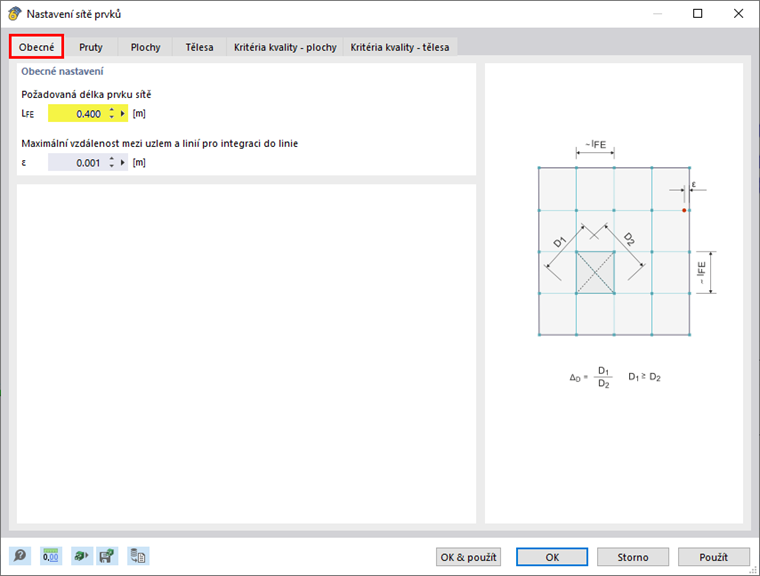

Pokud je hustota sítě příliš velká, měla by se požadovaná délka konečných prvků v záložce 'Obecné' zkrátit. Parametr 'Maximální počet uzlů sítě' představuje horní mez vygenerovaných uzlů. To umožňuje omezit počet rovnic, které mají být řešeny.
