Risposta:

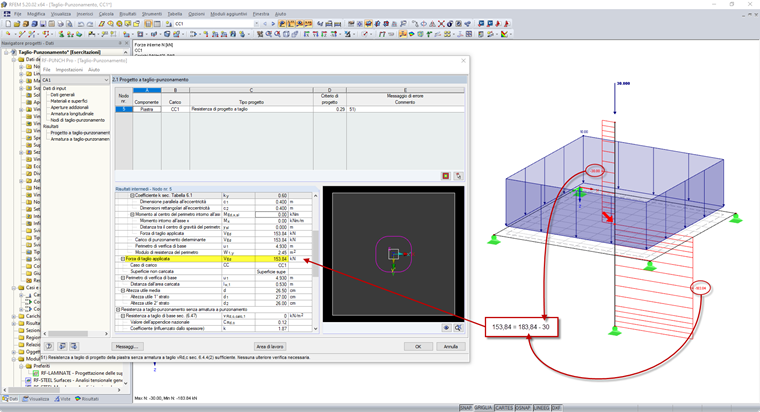

Nella situazione ricorrente di un solaio sul quale insistono in un punto i pilastri superiore ed inferiore, le azioni assiali di compressione annullano a vicenda gli effetti di punzonamento nella piastra in cemento armato. Di conseguenza, come forza a taglio-punzonamento determinate sarà considerata solo la loro differenza (fig. 1). La direzione di punzonamento dipende su quale lato del solaio insiste il pilastro con l'azione assiale maggiore.
Tuttavia, per le azioni interne di una combinazione di risultati (inviluppo), è possibile ottenere la differenza delle azioni assiali dei pilastri solo se queste provengono dallo stesso caso o dalla stessa combinazione di carico. Nella verifica a taglio-punzonamento di una combinazione di risultati in RF-PUNCH Pro allora vengono considerati due casi estremi a vantaggio di sicurezza:

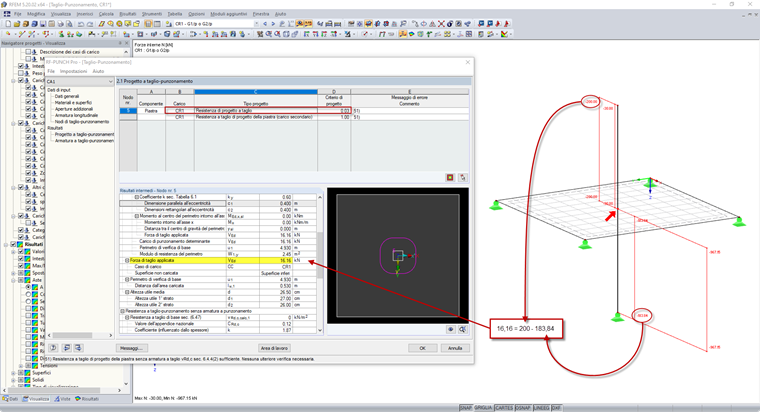

- forza di taglio-punzonamento di progetto pari alla differenza tra la massima azione assiale del pilastro superiore meno la minima azione assiale del pilastro inferiore (fig. 2);

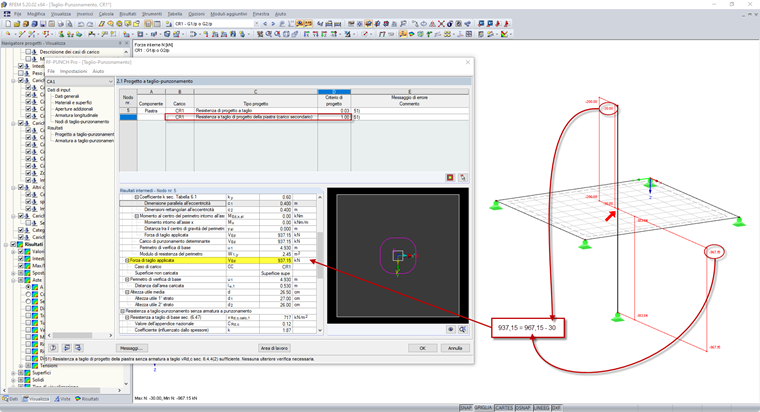

- forza di taglio-punzonamento di progetto pari alla differenza tra la massima azione assiale del pilastro inferiore meno la minima azione assiale del pilastro superiore (fig. 3).
Alternativamente, se non è strettamente necessario eseguire la verifica a taglio-punzonamento di una combinazione di risultati (come invece accade per i carichi sismici), invece della combinazione di risultati è possibile selezionare per il progetto in RF-PUNCH Pro solo le combinazioni di carico in essa contenute.
