Resposta:

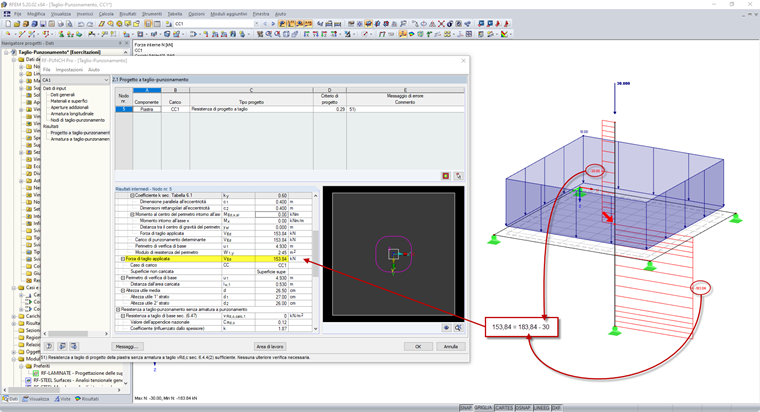

Na situação recorrente de uma laje em que os pilares superior e inferior estão num ponto, as ações de compressão axial anulam mutuamente os efeitos do punçoamento na laje de betão armado. Consequentemente, apenas será considerada a diferença como força de punçoamento determinante (Figura 01) . A direção do punçoamento depende de que lado da laje está o pilar com maior ação axial.
Contudo, para as ações internas da combinação de resultados (envolvente), é possível apenas obter a diferença das ações axiais dos pilares se pertencerem ao mesmo caso ou combinação de carga. Na verificação ao punçoamento de uma combinação de resultados no RF-PUNCH-Pro, são considerados dois casos extremos em termos de segurança:

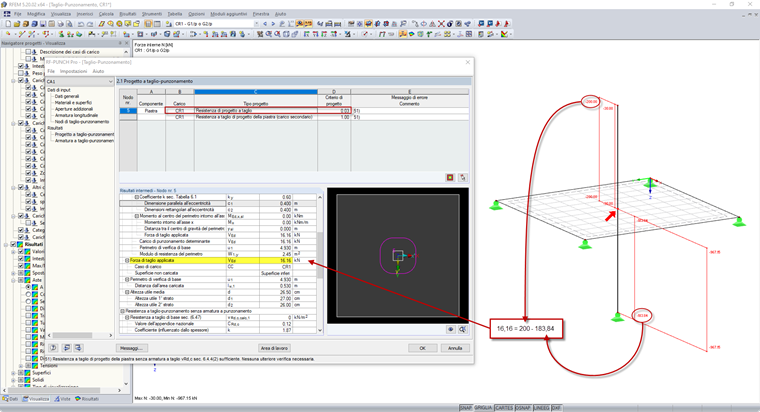

- valor de cálculo da força de punçoamento igual à diferença entre a ação axial máxima do pilar superior menos a ação axial mínima do pilar inferior (fig. 2);

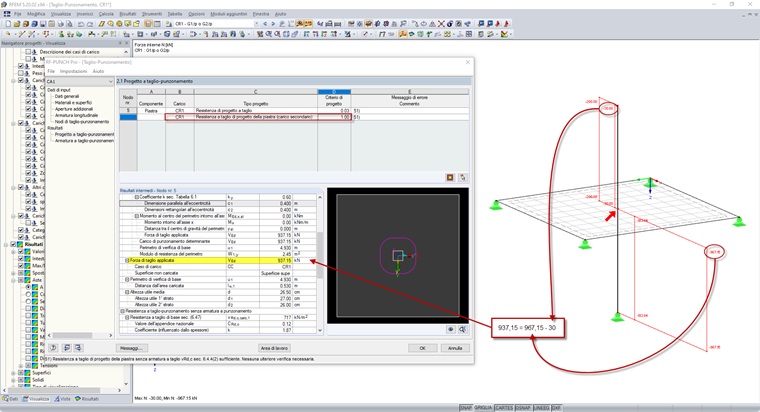

- forza di taglio-punzonamento di progetto pari alla differenza tra la massima azione assiale del pilastro inferiore meno la minima azione assiale del pilastro superiore (fig. 3).
Se não for estritamente necessário realizar a verificação ao punçoamento da combinação de resultados (como no caso de cargas sísmicas) em vez de uma combinação de resultados, também é possível selecionar apenas as combinações de carga relevantes para a verificação no RF‑PUNCH Pro.
