Ответ:

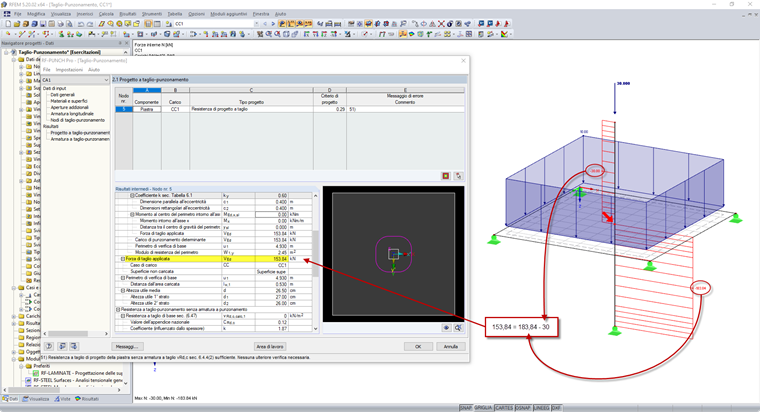

В повторяющейся ситуации плиты с верхней и нижней колоннами, расположенными в одной точке, действия осевого сжатия компенсируют друг друга эффекты продавливания в железобетонной плите. В результате, их разница будет рассматриваться только как полученная сила сдвига продавливания (Рисунок 01). Направление продавливания зависит от того, на какой стороне плиты находится колонна с наибольшим осевым воздействием.Тем не менее, для внутренних воздействий расчетного сочетания (огибающей) можно получить разницу осевых воздействий стоек только в том случае, если они принадлежат одному случаю или сочетанию нагрузок. При расчете расчетного сочетания на продавливание в модуле RF ‑ PUNCH Pro с запасом учитываются два крайних случая:

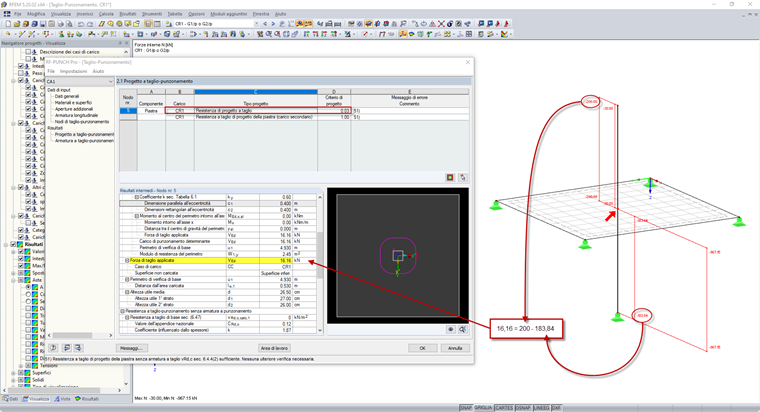

- Расчетная поперечная сила продавливания, равная разнице между максимальным осевым действием верхней стойки и минимальным осевым действием нижней стойки (Рисунок 02);

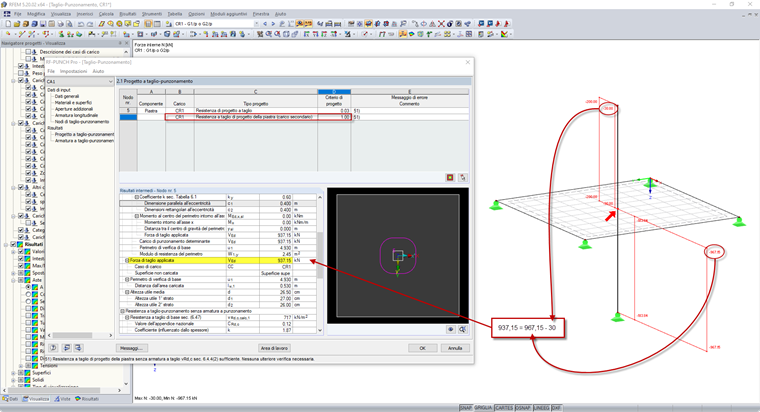

- Расчетная поперечная сила продавливания равна разнице между максимальным осевым действием нижней стойки минус минимальное осевое действие верхней стойки (Рисунок 03).
Если в расчете на продавливание нет необходимости выполнять расчетное сочетание (как в случае сейсмических нагрузок) вместо расчетного сочетания, то в модуле RF-PUNCH Pro можно выбрать только соответствующие сочетания нагрузок. .
