modulo aggiuntivo RFEM 5
RF-PUNCH (versione inglese)

• Analisi degli spostamenti generalizzati di superfici in cemento armato senza o con fessure (stato II) applicando il metodo di approssimazione (ad esempio, analisi degli spostamenti generalizzati secondo EN 1992-1-1, Cl. 7.4.3 )
• Rigidezza a trazione del calcestruzzo applicato tra le fessure
• Considerazione del ritiro e della viscosità

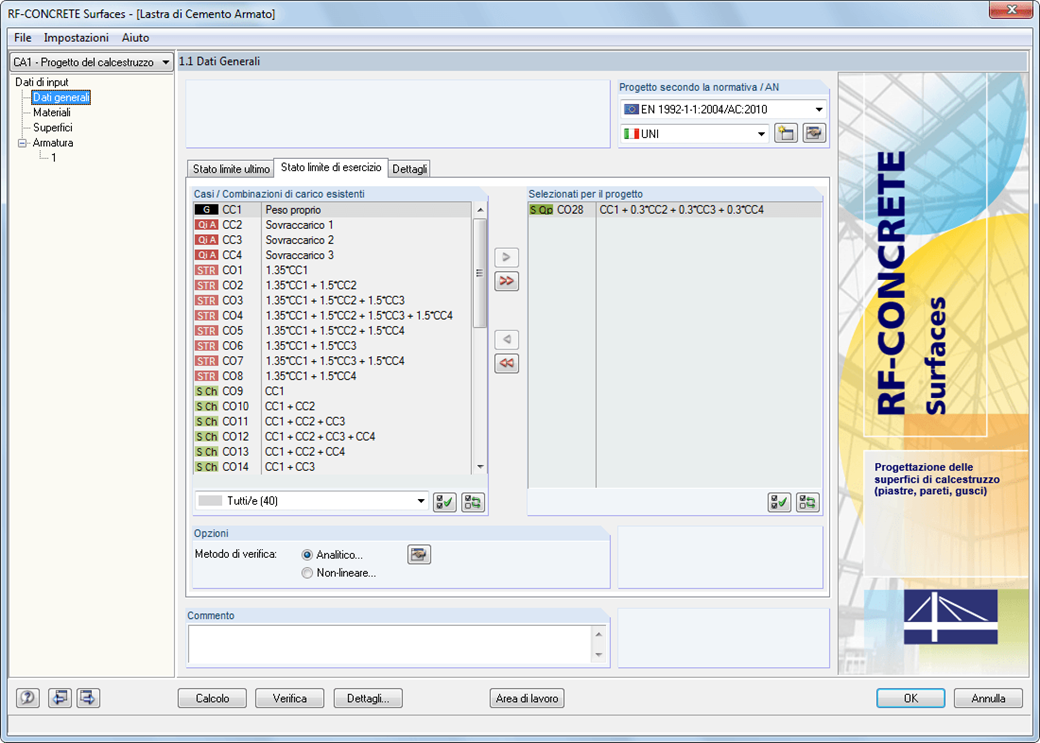

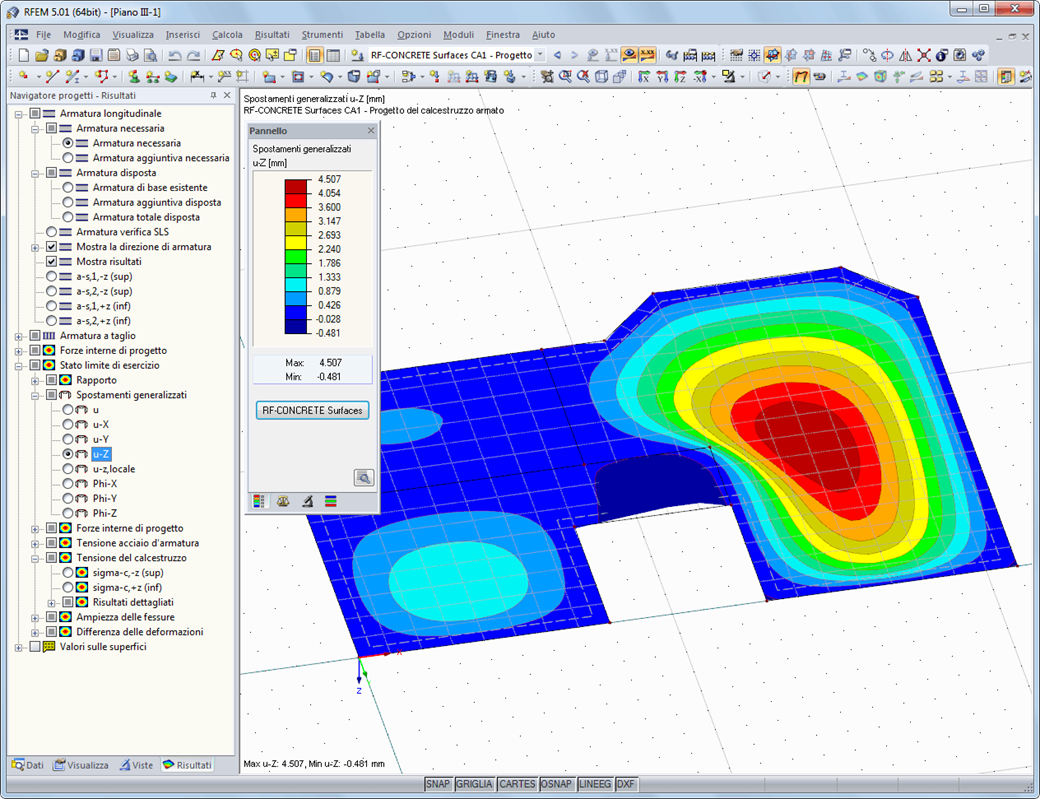

• Rappresentazione grafica dei risultati integrata in RFEM; ad esempio, deformazione o flessione di una soletta piana

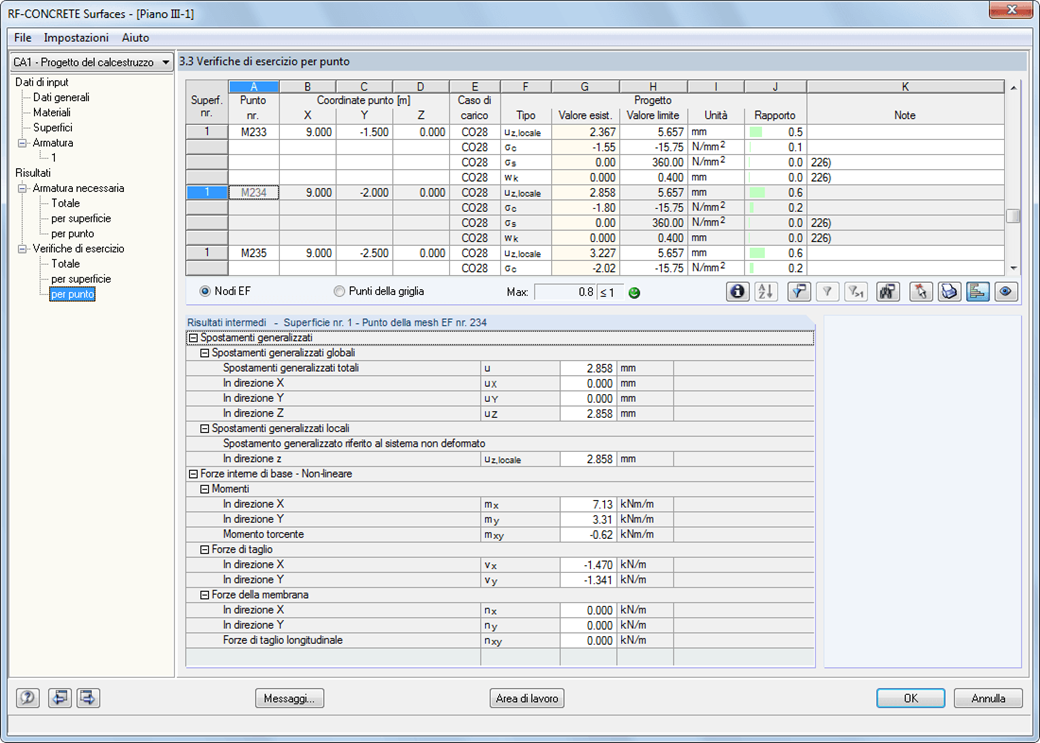

• Output numerico dei risultati visualizzato in tabelle dalla chiara e facile consultazione con la possibilità di rappresentare i risultati graficamente nella struttura
• Piena integrazione dei risultati nella relazione di calcolo di RFEM

Per l'analisi degli spostamenti generalizzati, con i metodi di approssimazione definiti nelle normative (ad esempio secondo 7.4.3, EN 1992-1-1) RF-CONCRETE Deflect, calcola le rigidezze efficaci degli elementi finiti in funzione dello stato limite dato del calcestruzzo fessurato/non fessurato. Le rigidezze sono poi utilizzate per determinare gli spostamenti generalizzati delle superfici con un calcolo FEA ripetuto.

Il calcolo della rigidezza efficace di elementi finiti tiene conto di una sezione trasversale in cemento armato. Sulla base delle forze interne determinate per lo stato limite di esercizio in RFEM, il programma classifica la sezione trasversale di cemento armato come 'fessurata' o 'non fessurata'. Viene considerato anche il contributo tra le fessure e il coefficiente di distribuzione (ad esempio z secondo 7.19, EN 1992-1-1). Si presume che il comportamento del materiale per il calcestruzzo sia lineare-elastico nella zona di compressione e trazione fino al raggiungimento della resistenza a trazione del calcestruzzo. Questo è raggiunto esattamente nello stato limite di esercizio.

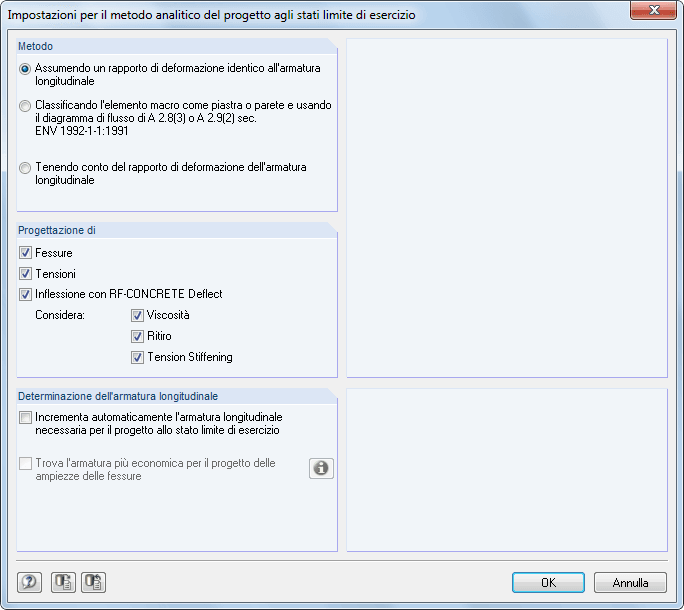

Quando si determinano le rigidezze efficaci, la viscosità e il ritiro sono presi in considerazione a "livello della sezione trasversale". L'influenza del ritiro e della viscosità nei sistemi staticamente indeterminati non è presa in considerazione in questo metodo di approssimazione (ad esempio, le forze di trazione dovute alla deformazione da ritiro nei sistemi vincolati su tutti i lati non sono determinate e devono essere considerate separatamente). RF-CONCRETE Deflect calcola gli spostamenti generalizzati in due fasi:

1. Calcolo delle rigidezze efficaci della sezione trasversale in cemento armato assumendo condizioni lineari-elastiche
2. Calcolo della deformazione utilizzando le rigidezze efficaci con FEM
