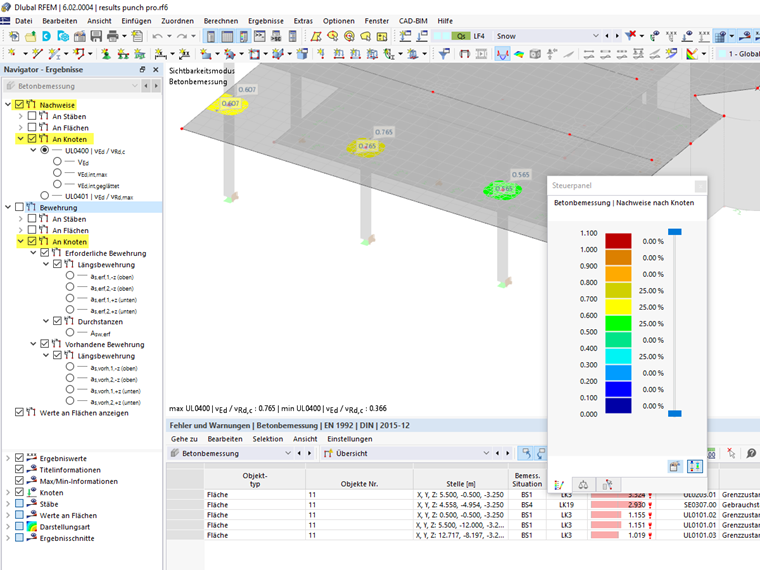

Sie finden die Ergebnisse für das Durchstanzen ebenfalls im Ergebnis-Navigator.
Die Ergebnisse sind aufgeteilt in die Nachweise 'An Knoten' und die Bewehrung 'An Knoten'.
Die Durchstanzlasten sowie der Verlauf der Querkräfte im kritischen Rundschnitt (geglättet und nicht-geglättet) sind Zwischenergebnisse der Nachweise und sind entsprechend in diesem Teil des Navigators angeordnet.
Ergebnisse für das Durchstanzen | Betonbemessung in RFEM 6
Wo finde ich in der Betonbemessung die grafischen Ergebnisse für das Durchstanzen? Speziell den Verlauf der Querkräfte im kritischen Rundschnitt oder die Durchstanzlasten.
