Mindestabstand zwischen den Steifen in RF-/FE-BEUL

Ich erhalte in RF-/FE-BEUL den Hinweis, dass der Mindestabstand zwischen den Steifen nicht eingehalten ist. Was ist zu tun?


Antwort:

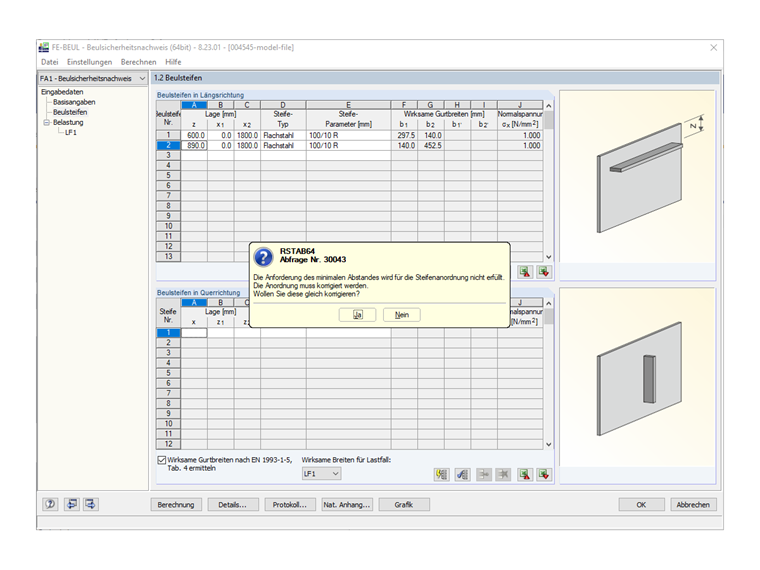

Die im Bild 01 dargestellte Hinweismeldung wird ausgegeben, wenn in den Details das Kontrollkästchen "Mindestabstand zwischen den Steifen: 30 ε t" aktiviert ist und der lichte Abstand zwischen den Steifen kleiner als dieser Mindestabstand amin ist. Der Mindestabstand berechnet sich wie folgt:


Der Abstand der Steifen ist in diesem Fall in Maske "1.2 Beulsteifen" zu erhöhen. Für das im Bild 01 dargestellte Beulfeld beträgt der lichte Abstand zwischen den Steifen:
Δz = z2 - z1 - (t1 + t2) / 2 = 890 - 600 - (10 + 10) / 2 = 280 mm

Dieser Abstand ist kleiner als der Mindestabstand:
amin = 30 ⋅ ε ⋅ t = 30 ⋅ √(235 / 355) ⋅ 12 = 292,9 mm

Die Lage der Beulsteife 2 müsste also mindestens bei
z2 = z1 + (t1 + t2) / 2 + amin = 600 + (10 + 10) / 2 + 292,9 ≈ 903 mm
angegeben werden.

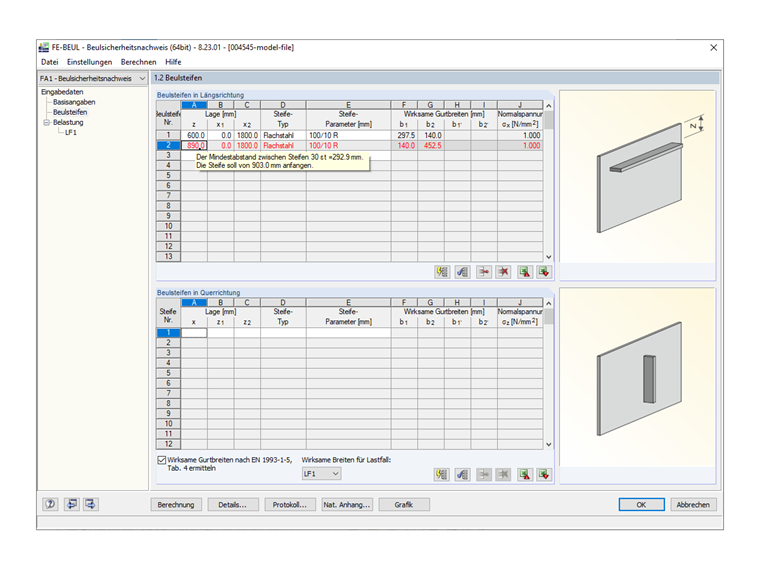

Dieser Abstand wird auch in Maske "1.2 Beulsteifen" als Information ausgegeben, wenn der Mauszeiger über der Beulsteife 2 platziert wird (Bild 02).

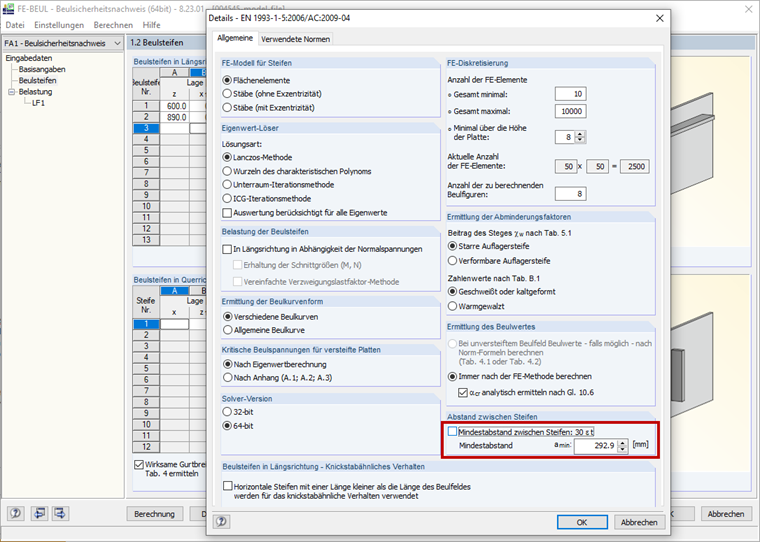

Soll die Berechnung auch bei einem Steifenabstand kleiner dem Mindestabstand erfolgen, so ist das Kontrollfeld "Mindestabstand zwischen Steifen: 30 ε t" zu deaktivieren (Bild 03).
