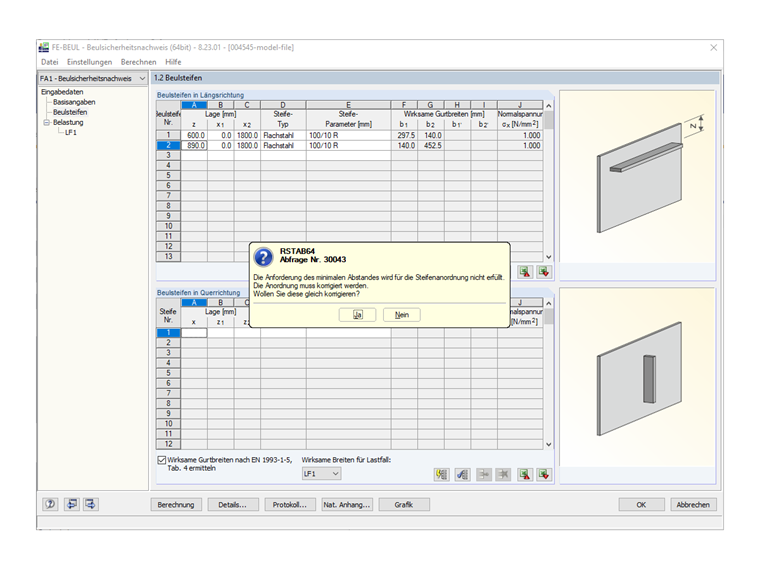

当勾选“加劲肋最小距离: 30 ε t" aktiviert ist und der lichte Abstand zwischen den Steifen kleiner als dieser Mindestabstand amin ist. Der Mindestabstand berechnet sich wie folgt:
ε | = ²(235/fy [N/mm²]) |
fy | 屈服强度 |
t | 屈曲面板的厚度 |
Der Abstand der Steifen ist in diesem Fall in Maske "1.2 Beulsteifen" zu erhöhen. Für das im Bild 01 dargestellte Beulfeld beträgt der lichte Abstand zwischen den Steifen:
Δz = z2 - z1 - (t1 + t2) / 2 = 890 - 600 - (10 + 10) / 2 = 280 mm
Dieser Abstand ist kleiner als der Mindestabstand:
amin = 30 ⋅ ε ⋅ t = 30 ⋅ √(235 / 355) ⋅ 12 = 292,9 mm
Die Lage der Beulsteife 2 müsste also mindestens bei
z2 = z1 + (t1 + t2) / 2 + amin = 600 + (10 + 10) / 2 + 292,9 ≈ 903 mm
angegeben werden.

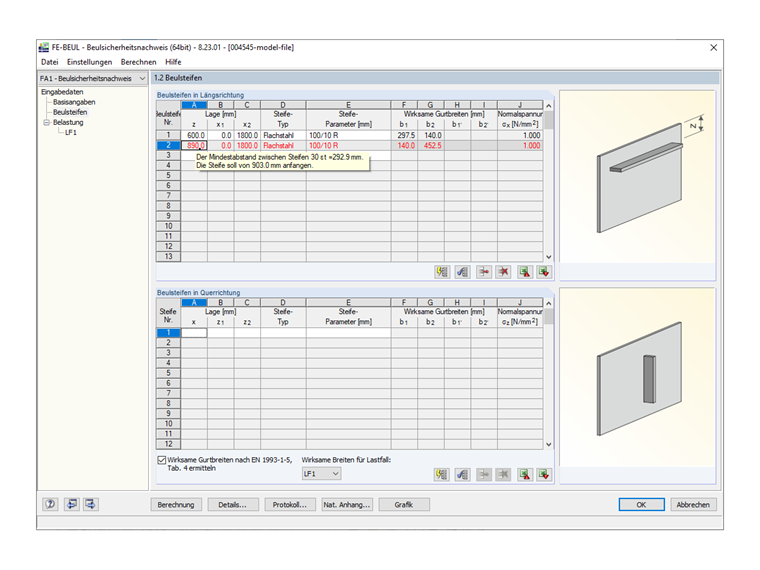

Dieser Abstand wird auch in Maske "1.2 Beulsteifen" als Information ausgegeben, wenn der Mauszeiger über der Beulsteife 2 platziert wird (Bild 02).

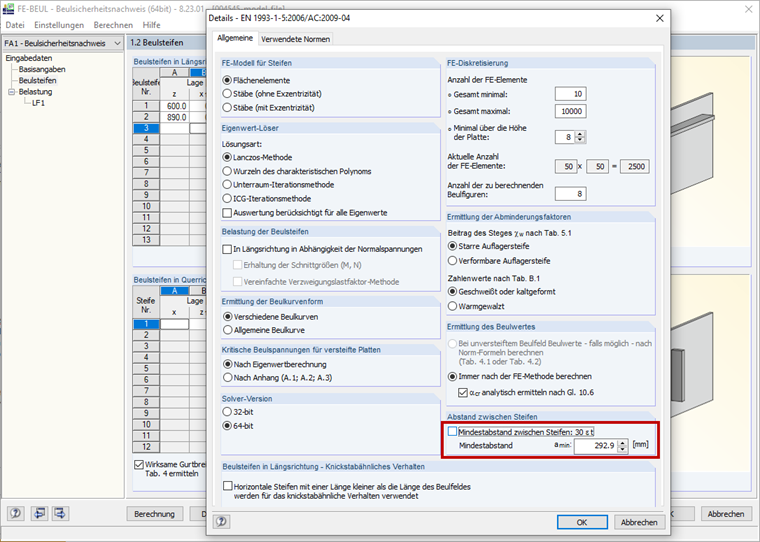

Soll die Berechnung auch bei einem Steifenabstand kleiner dem Mindestabstand erfolgen, so ist das Kontrollfeld "Mindestabstand zwischen Steifen: 30 ε t" zu deaktivieren (Bild 03).
