Минимальное расстояние между элементами жёсткости в RF-/PLATE-BUCKLING

При работе в дополнительном модуле RF-/PLATE-BUCKLING отображается сообщение о том, что расстояние между элементами жесткости превышает требование минимального шага. Как это исправить?


Ответ:

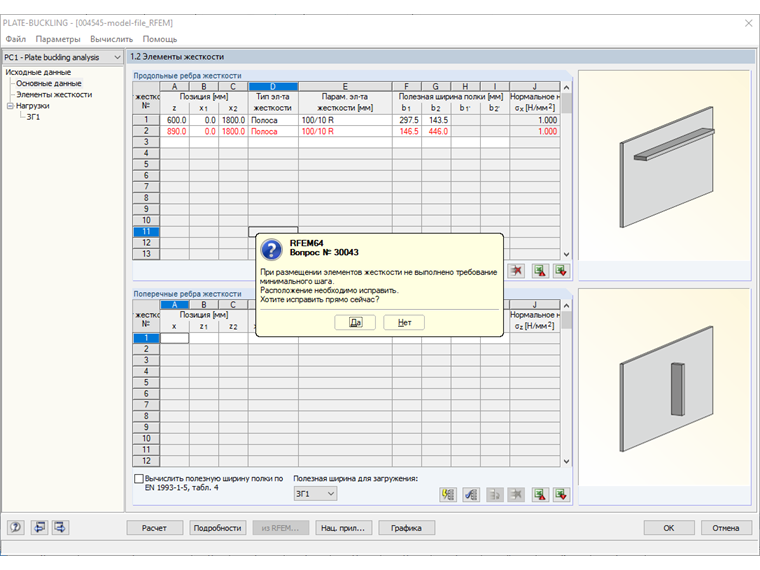

Сообщение, показанное на Рисунке 01, отображается в тех случаях, когда в окне «Подробности» отмечен флажок «Минимальное расстояние между ребрами жесткости: 30 ε t», причем расстояние между элементами жесткости в свету меньше, чем минимальное расстояние amin. Минимальное расстояние рассчитывается следующим образом:


В данном случае так нужно в окне «1.2 Элементы жесткости» увеличить расстояние между ребрами жесткости. Для панели с потерей устойчивости, показанной на Рисунке 01, равно расстояние между элементами жесткости в свету:
Δz = z2 - z1 - (t1 + t2) / 2 = 890 - 600 - (10 + 10) / 2 = 280 mm

Однако данное расстояние меньше минимального:
amin = 30 ⋅ ε ⋅ t = 30 ⋅ √(235 / 355) ⋅ 12 = 292,9 мм

Потому у элемента жесткости 2 необходимо задать расстояние хотя бы
z2 = z1 + (t1 + t2) / 2 + amin = 600 + (10 + 10) / 2 + 292,9 ≈ 903 мм
angegeben werden.

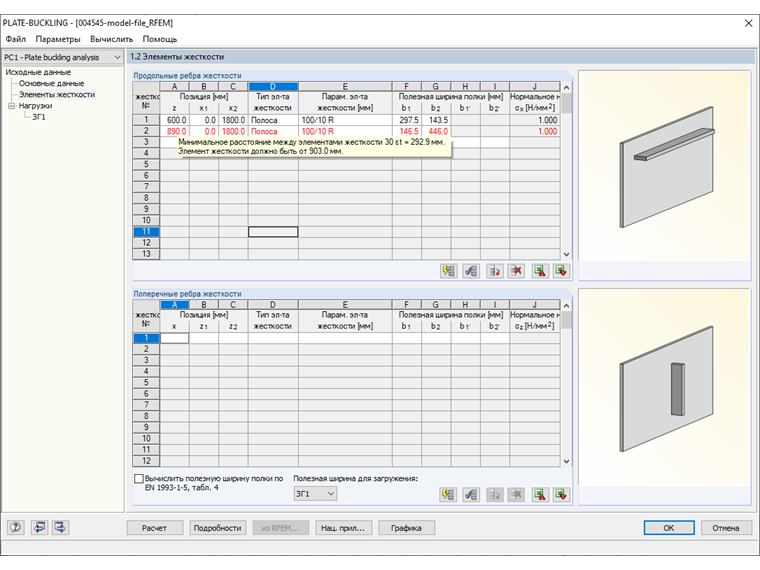

При наведении указателя мыши на Элемент жесткости 2 в окне «1.2 Элементы жесткости», отобразится данное расстояние также как дополнительная информация (Рисунок 02).

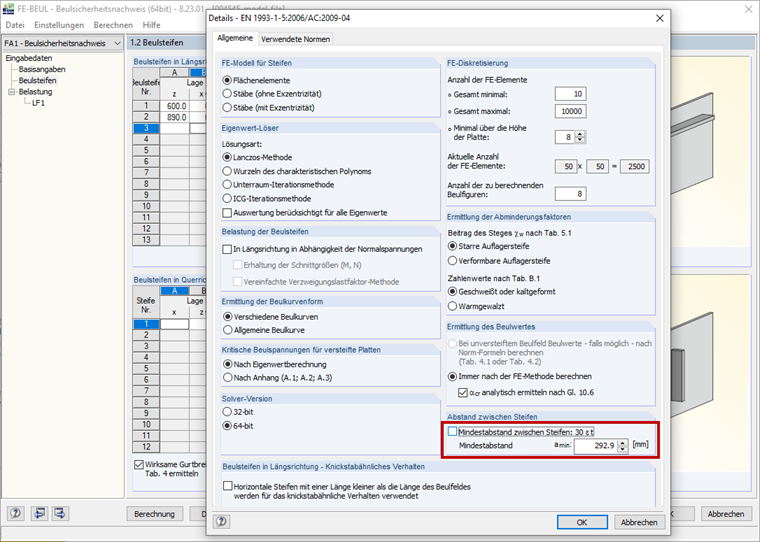

Тем не менее, если расчет нужно провести для расстояния между элементами жесткости меньше минимального, тогда флажок «Минимальное расстояние между элементами жесткости: 30 ε t» должен быть деактивирован (Рисунок 03).
