Resposta:

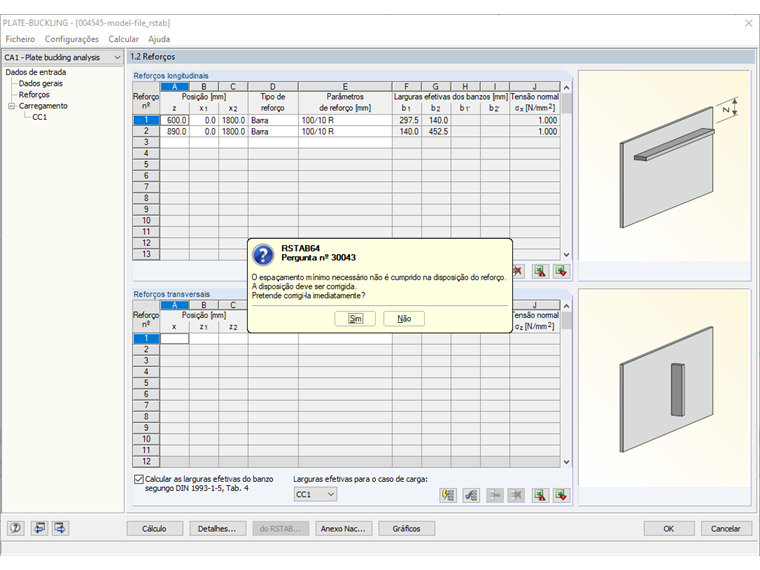

A mensagem apresentada na Figura 01 aparece quando é selecionada a caixa de seleção "Distância mínima entre reforços: 30 ε t" nos detalhes e a distância livre entre os reforços é inferior à distância mínima amín. A distância mínima é calculada da seguinte forma:
| ε | = √(235/fy [N/mm²]) |
| fy | limite de elasticidade |
| t | Espessura do painel de encurvadura |
Neste caso, a distância dos reforços deve ser aumentada na janela "1.2 Reforços". Para o painel de encurvadura apresentado na Figura 01, a distância livre entre os reforços é:
Δz = z2 - z1 - (t1 + t2) / 2 = 890 - 600 - (10 + 10) / 2 = 280 mm
Esta distância é inferior à distância mínima:
amín = 30 ⋅ ε ⋅ t = 30 ⋅ √(235 / 355) ⋅ 12 = 292,9 mm
Por isso, a posição do reforço n.º 2 deveria ser de pelo menos
z2 = z1 + (t1 + t2) / 2 + amin = 600 + (10 + 10) / 2 + 292,9 ≈ 903 mm.
.

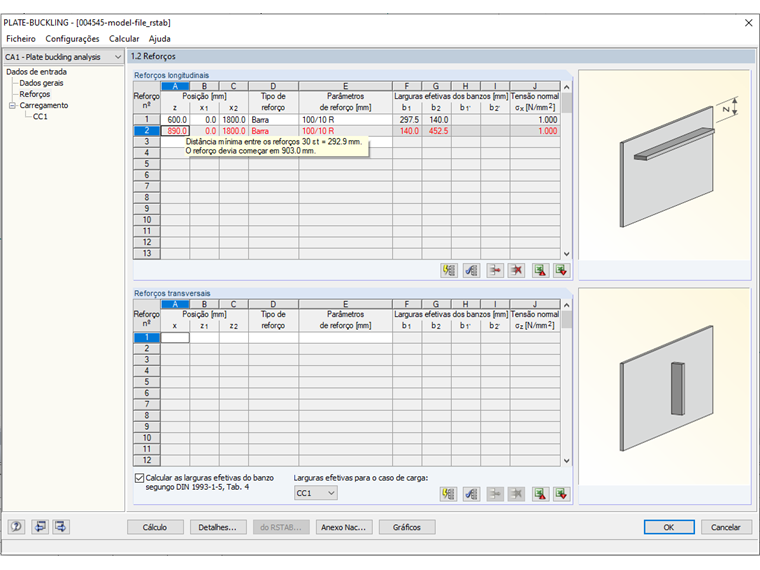

Esta distância também é apresentada como informação na janela "1.2 Reforços" quando coloca o cursor do rato sobre o reforço n.º 2 (Figura 02).
Caso o cálculo também deva ser realizado para uma distância do reforço que seja inferior à distância mínima, a caixa de seleção "Distância mínima entre reforços: 30 ε t" tem de estar desativada (Figura 03).
