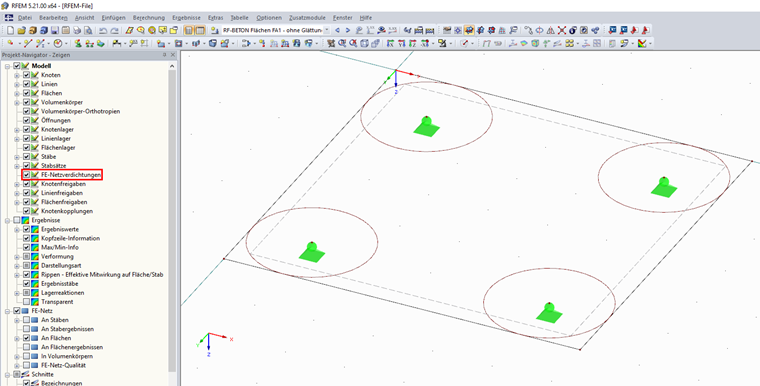

Die Einstellung hierfür finden Sie im Zeigen-Navigator unter "Modell" und "FE-Netzverdichtung".

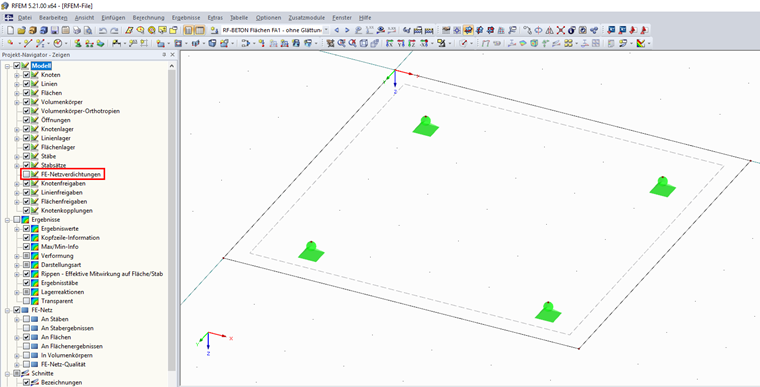

Nehmen Sie dort das Häkchen weg, dann wird das Symbol für die FE-Netzverdichtung nicht mehr in der Struktur dargestellt.
Die Einstellung hierfür finden Sie im Zeigen-Navigator unter "Modell" und "FE-Netzverdichtung".
Nehmen Sie dort das Häkchen weg, dann wird das Symbol für die FE-Netzverdichtung nicht mehr in der Struktur dargestellt.
