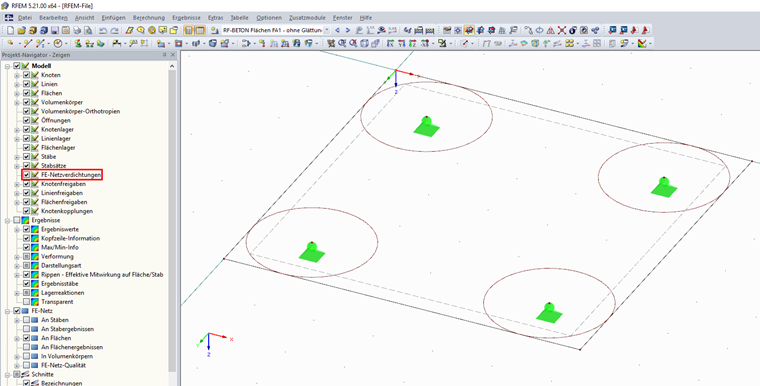

Odpowiednie ustawienie znajduje się w nawigatorze Wyświetlić, w sekcjach „Model” i „Zagęszczenia siatki ES”.

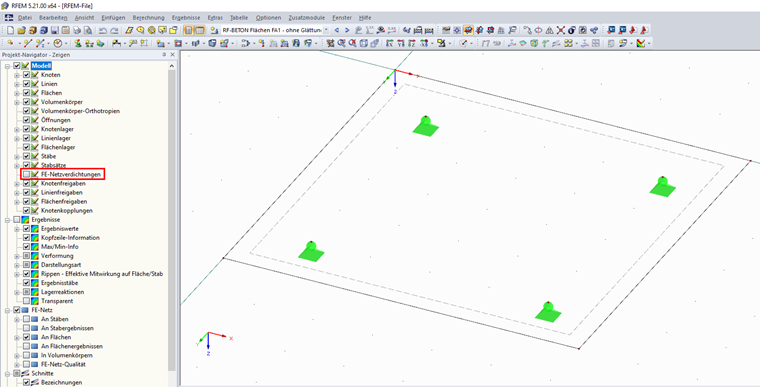

Nehmen Sie dort das Häkchen weg, dann wird das Symbol für die FE-Netzverdichtung nicht mehr in der Struktur dargestellt.
Odpowiednie ustawienie znajduje się w nawigatorze Wyświetlić, w sekcjach „Model” i „Zagęszczenia siatki ES”.
Nehmen Sie dort das Häkchen weg, dann wird das Symbol für die FE-Netzverdichtung nicht mehr in der Struktur dargestellt.
