Odpowiedź:

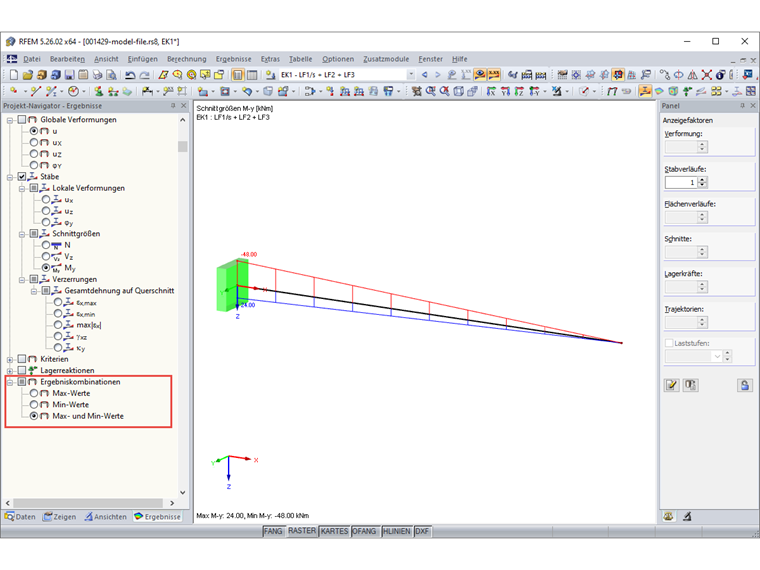

Jeżeli na wykresie wyników mają być wyświetlane tylko minimalne lub maksymalne siły wewnętrzne, w dolnej części nawigatora wykresów wyników można przełączyć się na nie.

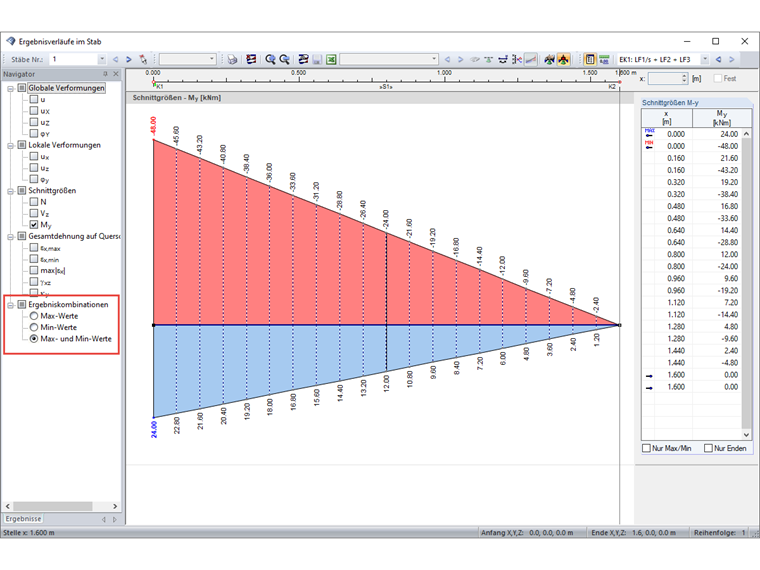

Wykres wyników Kombinacja wyników min./maks
Czy podczas wyświetlania wykresu wyników można wyłączyć minimalne siły wewnętrzne, tak aby wyświetlane były tylko wartości maksymalne?
