Frage

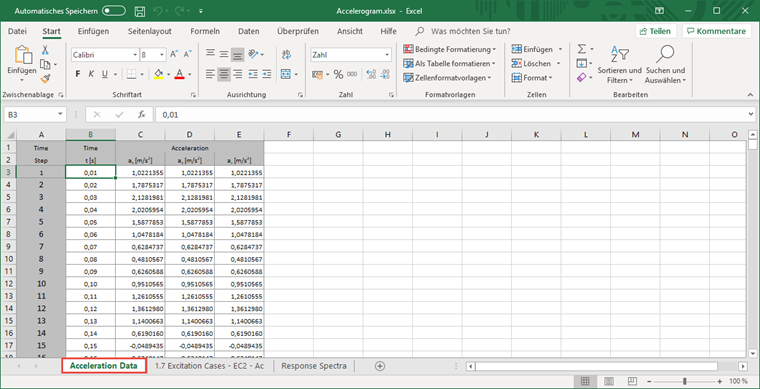

In RF-/DYNAM Pro erhalte ich den Fehler Nr. 1759: "Das Microsoft Excel-Arbeitsblatt 'Beschleunigungsdaten' wurde nicht gefunden." Was könnte der Grund sein?
![Modell](/de/webimage/011878/2621062/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
![Aktivierung der zufälligen Torsion in RF-/DYNAM Pro](/de/webimage/008730/1152236/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
![Ungefähre Berücksichtigung von P-Delta-Effekten mit Verstärkungsfaktoren in RF-DYNAM Pro - Ersatzlasten](/de/webimage/008838/603993/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Ermittlung der maximalen Horizontallasten und Vertikallasten zur Berechnung des Stabilitätskoeffizienten](/de/webimage/009097/494938/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
![Stabtyp "Dämpfer" in RFEM](/de/webimage/006814/471228/001354-de.png?mw=512&hash=6a82118023a8d397fd7b70157242176a1363db80)
Der Stabtyp 'Dämpfer' kann für Zeitverlaufsanalysen in RFEM/RSTAB mit Hilfe der Zusatzmodule RF‑/DYNAM Pro - Erzwungene Schwingungen und RF‑/DYNAM Pro - Nichtlinearer Zeitverlauf verwendet werden. Dieses lineare viskose Dämpfungselement berücksichtigt von der Geschwindigkeit abhängige Kräfte.
In viskoelastischer Hinsicht gleicht der Stabtyp 'Dämpfer' dem Kelvin-Voigt-Modell, welches aus dem Dämpferelement und einer elastischen Feder (beides parallelgeschaltet) besteht.
![Stahlbemessung | Übersicht zur Bemessung von Erdbebenkraftresistenzsystemen](/de/webimage/048507/3803346/seismic_steel.png?mw=512&hash=1c18a83f050e74601a7300444a0d77a0246a0e02)
- Die Bemessung von fünf Arten von Erdbebenkraftresistenzsystemen (Seismic Force-Resisting Systems - SFRS) umfasst den Special Moment Frame (SMF), den Intermediate Moment Frame (IMF), den Ordinary Moment Frame (OMF), den Ordinary Concentrically Braced Frame (OCBF) und den Special Concentrically Braced Frame (SCBF)
- Duktilitätsnachweis der Breiten-Dicken-Verhältnisse für Stege und Flansche
- Berechnung der erforderlichen Festigkeit und Steifigkeit für Stabilitätsverbände von Trägern
- Berechnung des maximalen Abstands für Stabilitätsverbände von Trägern
- Berechnung der erforderlichen Festigkeit an Gelenkstellen für Stabilitätsverbände von Trägern
- Berechnung der erforderlichen Stützenfestigkeit mit der Option, alle Biegemomente, Schub und Torsion für den Grenzzustand der Überfestigkeit zu vernachlässigen
- Nachweis der Schlankheitsgrade von Stützen und Verbänden
![Seismizität im Add-On Stahlbemessung | Ergebnisse](/de/webimage/048272/3780831/Result.png?mw=512&hash=f0621777339b8f63b334b9d11f44f77f58603014)
Das Ergebnis der Erdbebenbemessung ist in zwei Abschnitte gegliedert: Stabanforderungen und Verbindungsanforderungen.
Zu den "Erdbebenanforderungen" gehören die erforderliche Biegefestigkeit und der erforderliche Schubwiderstand der Träger-Stützen-Verbindung für biegesteife Rahmen. Sie sind im Register 'Momentenrahmenverbindung stabweise' aufgelistet. Bei ausgesteiften Rahmen werden die erforderliche Verbindungszugfestigkeit und die erforderliche Verbindungsdruckfestigkeit des Verbands im Register 'Verbandsanschluss stabweise' aufgeführt.
Das Programm stellt Ihnen die geführten Nachweise tabellarisch zur Verfügung. In den Nachweisdetails werden die Formeln und Verweise zur Norm übersichtlich dargestellt.
![Feature 002794 | Stabtyp "Dämpfer"](/de/webimage/048112/3763836/4.png?mw=512&hash=668b84ee20eed6ca47c44eee188cb649bb7322db)
Mithilfe des Stabtyps "Dämpfer" ist es möglich, einen Dämpfungskoeffizient, eine Federkonstante und eine Masse zu definieren. Dieser Stabtyp erweitert die Möglichkeiten innerhalb der Zeitverlaufsanalyse.
Hinsichtlich der Viskoelastizität ähnelt der Stabtyp „Dämpfer“ dem Kelvin-Voigt-Modell, das aus dem Dämpfungselement und einer elastischen Feder (beide parallel geschaltet) besteht.
