问题
在 RF‑/DYNAM Pro 中,出现错误编号 1759: “未找到 Microsoft Excel 工作表 '加速度数据'。”原因是什么?
回复:

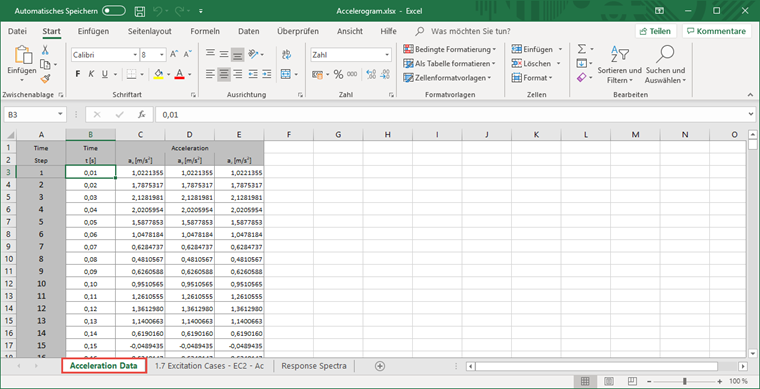

出现此错误信息的原因是 Excel 工作表的标题错误。 包含加速度数据的表格应命名为“加速度数据”,以便模块知道该数据包含在哪个表格中。
