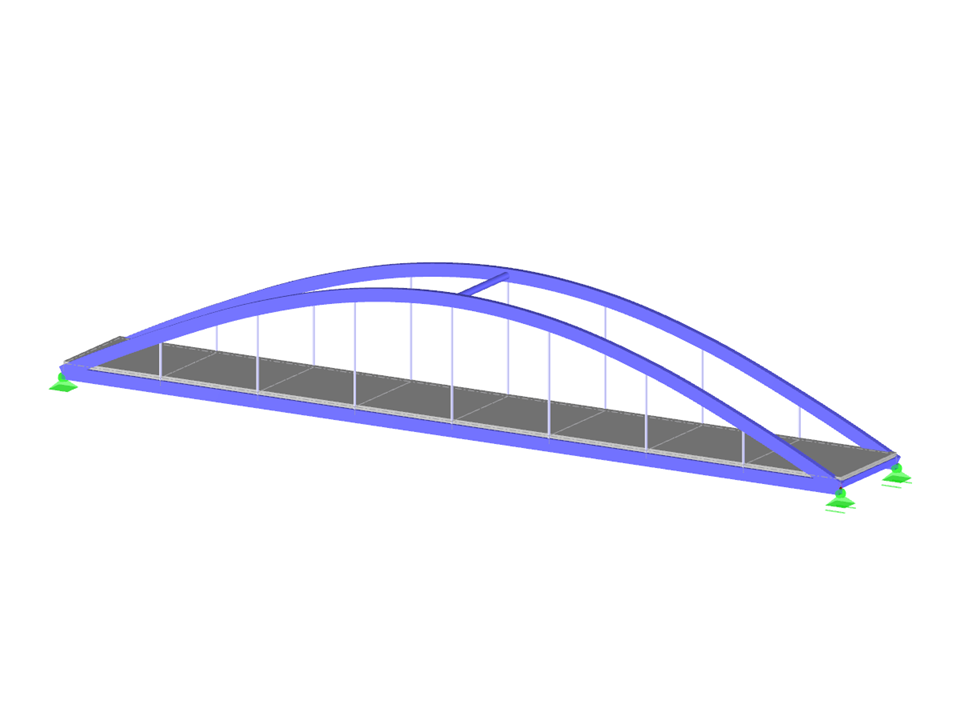

Fußgängerbrücke
  • Beschreibung
  • Bewertungen (0)

Das Modell beschreibt eine umfassende zeithistorische Analyse einer Fußgängerbrücke, bei der RF-_DYNAM Pro zur Simulation und Bewertung dynamischer Lasten durch Wandern und Laufen eingesetzt wird. Es werden detaillierte Zeitreihen zur Erfassung von Schwingungs- und Reaktionsverläufen präsentiert. Diese Untersuchung liefert präzise Erkenntnisse zur Frequenzantwort der Brückenstruktur und unterstützt die Ermittlung von Einflussgrößen im dynamischen Verhalten. Die Darstellung ermöglicht Ingenieuren fundierte Analysen zur Optimierung von Brückendesigns. Der Beitrag umfasst alle relevanten Parameter zur Simulation und Bewertung im Kontext des Brückenverkehrs.

Modell verwendet in
Gesamt
0 von 5 Sternen
Diese Seite hat 0 Nutzerbewertungen.
5 Sterne
4 Sterne
3 Sterne
2 Sterne
1 Stern
(0)
0 von 5 Sternen
5 Sterne 0
4 Sterne 0
3 Sterne 0
2 Sterne 0
1 Stern 0

Analyse der Fußgängerbrücke

Anzahl Knoten 35
Anzahl Linien 45
Anzahl Stäbe 45
Anzahl Flächen 8
Anzahl Lastfälle 33
Anzahl Ergebniskombinationen 2
Gesamtgewicht 16,265 t
Abmessungen (metrisch) 20.500 x 3.000 x 3.250 m
Abmessungen (imperial) 67.26 x 9.84 x 10.66 feet
Programmversion 5.05.00

Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
