Die „Pneumatic Wedge Methode“ ist ein neues Verfahren für den Bau von zweifach gekrümmten Betonflächen mit Hilfe von pneumatischer Schalung. Der Vorteil dieser Methode ist, dass aufwendige Schal- und Rüstungskonstruktionen entfallen.
Die TU Wien errichtete im Rahmen eines Forschungsprojekts eine zweifach gekrümmte Betonschale mit der „Pneumatic Wedge Method“. Der Verformungsprozess und der Bauendzustand wurden mit Hilfe von RFEM nachgerechnet.
Technische Universität Wien, Österreich
Institut für Tragkonstruktionen
BETONBAU E212-2
www.betonbau.tuwien.ac.at

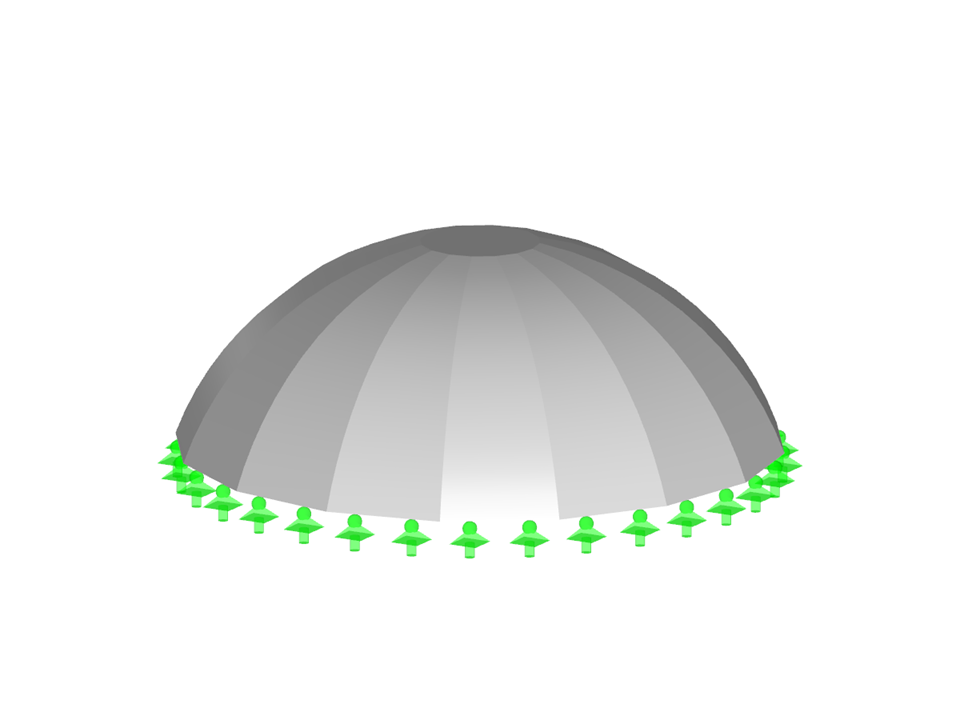

RFEM-Grafik mit Darstellung der max. Momente von 0,40 kNm/m in der Schale (Endzustand) unter Eigengewicht und 1,50 kN/m² Schnee (© TU Wien)
Betonschale mit der „Pneumatic Wedge Methode"
Anzahl Knoten | 112 |
Anzahl Linien | 48 |
Anzahl Stäbe | 0 |
Anzahl Flächen | 17 |
Anzahl Volumenkörper | 0 |
Anzahl Lastfälle | 2 |
Anzahl Lastkombinationen | 1 |
Anzahl Ergebniskombinationen | 0 |
Gesamtgewicht | 15.158 t |
Abmessungen (metrisch) | 10.266 x 3.495 x 10.266 m |
Abmessungen (imperial) | 33.68 x 11.47 x 33.68 feet |
