El "método de la cuña neumática" es un nuevo método para la construcción de superficies de hormigón de doble curva utilizando un encofrado neumático. La ventaja de este método es que no se necesitan estructuras complejas de moldes y de andamiaje.
Por medio del "Método de cuñas neumáticas" la Universidad Técnica de Viena (TU Wien) ha construido una cáscara de hormigón/concreto de doble curva como parte de un proyecto de investigación. El proceso de deformación y las condiciones finales de la estructura se han verificado con Dlubal RFEM.
Universidad Tecnológica de Viena, Austria
Instituto de Ingeniería Estructural
Construcción de hormigón E212-2
www.betonbau.tuwien.ac.at
Gráfico de RFEM con la representación de momentos máximos de 0,027 kips/ft en la cáscara (estado final) tensados por el peso propio y nieve de 31,33 lbf/ft² (© TU Wien)
Por medio del "Método de cuñas neumáticas" la Universidad Técnica de Viena (TU Wien) ha construido una cáscara de hormigón/concreto de doble curva como parte de un proyecto de investigación. El proceso de deformación y las condiciones finales de la estructura se han verificado con Dlubal RFEM.
Universidad Tecnológica de Viena, Austria
Instituto de Ingeniería Estructural
Construcción de hormigón E212-2
www.betonbau.tuwien.ac.at
Gráfico de RFEM con la representación de momentos máximos de 0,027 kips/ft en la cáscara (estado final) tensados por el peso propio y nieve de 31,33 lbf/ft² (© TU Wien)

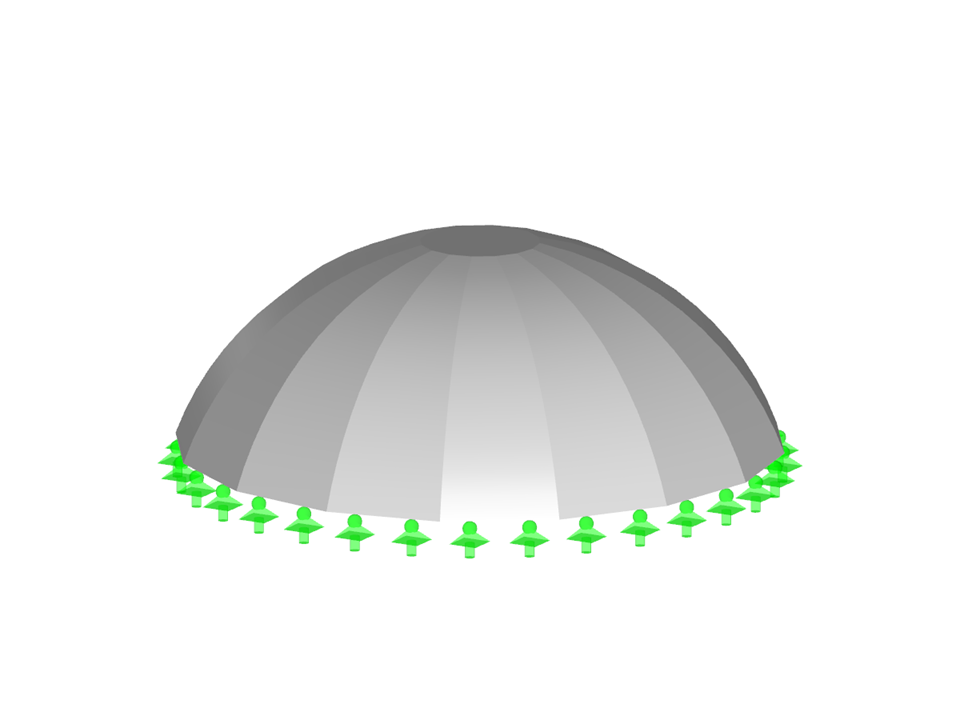

Cáscara de hormigón por el "método de la cuña neumática"
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 112 |
| Número de líneas | 48 |
| Número de barras | 0 |
| Número de superficies | 17 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinaciones de carga | 1 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 15.158 t |
| Dimensiones (métricas) | 10,266 x 3,495 x 10,266 m |
| Dimensiones (imperiales) | 33.68 x 11.47 x 33.68 feet |
