Dotaz
Proč v modulu RF-/JOINTS Steel - DSTV a RF-/JOINTS Steel - Rigid získávám různé výsledky pro stejný spoj čelní desky?
Odpověď:
Kromě chyb při zadávání geometrie je tato nesrovnalost způsobena také odlišnou výpočtovou základnou obou přídavných modulů.

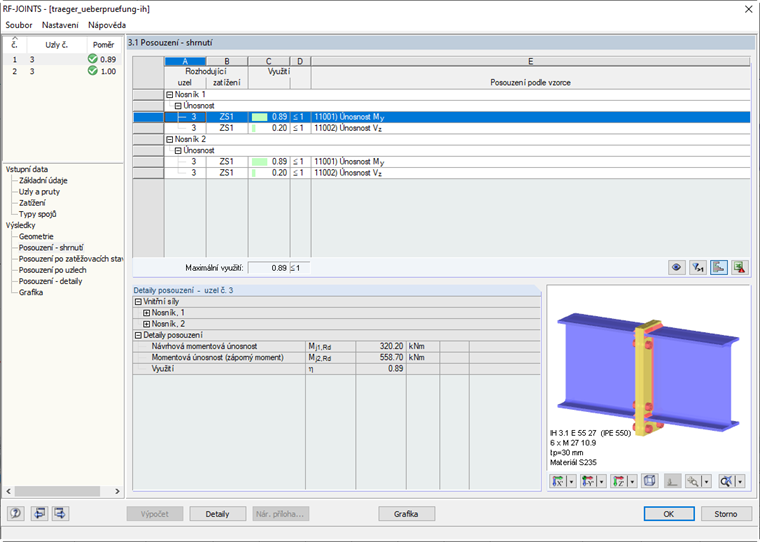

Posouzení spoje čelní desky s přídavným modulem RF-/JOINTS Steel - DSTV se provádí porovnáním uložených mezních stavů s návrhovými vnitřními silami. Základní únosnosti jsou převzaty z aktuálních směrnic DSTV.

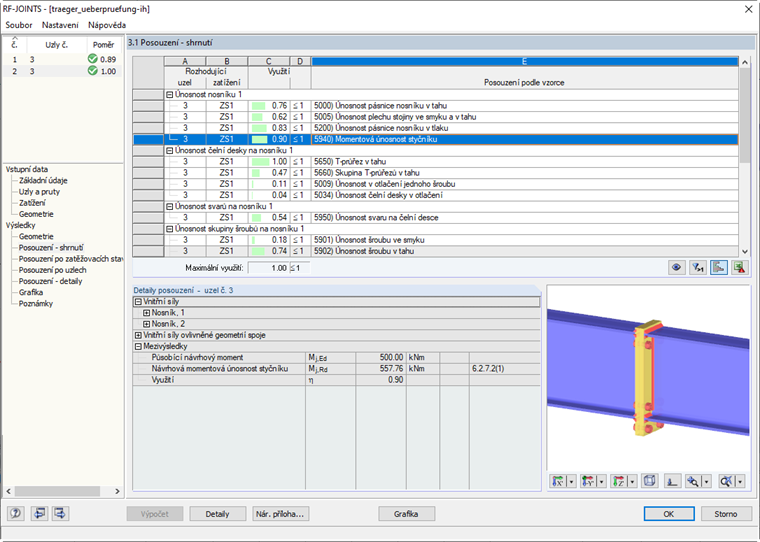

Při použití přídavného modulu RF-/JOINTS Steel - Rigid se únosnosti ve spoji vypočítají podle DIN EN 1993-1-8 pomocí dílčí metody. Výsledky tak můžete přímo ovlivnit provedeným nastavením.

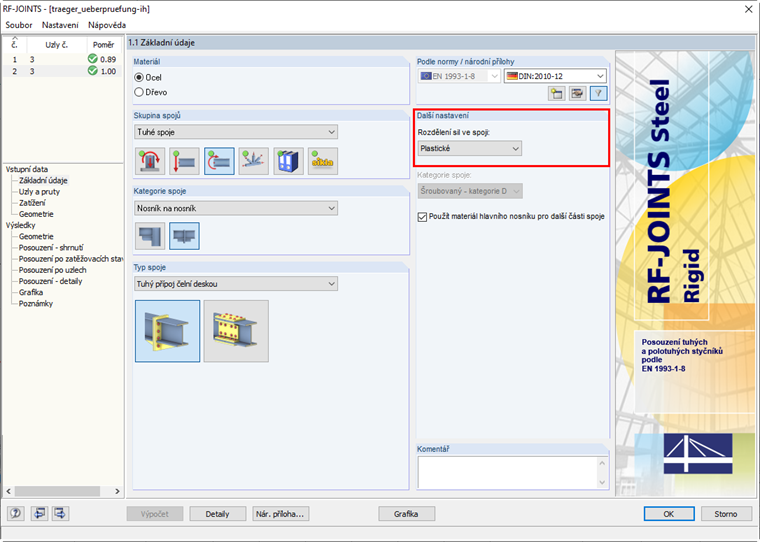

V tomto případě se standardně použije jako základ pružné rozdělení sil šroubů. Výběrem rozdělení plastických sil ve styčné ploše lze aktivovat další únosnosti. Ty jsou již zahrnuty do mezních stavů únosnosti podle pokynů DSTV.
Pro získání srovnatelných výsledků mezi oběma přídavnými moduly je nutné pro výpočet použít plastické rozdělení sil. Dále je třeba dbát na správné modelování geometrie spoje.
