Вопрос
Почему в модулях RF‑/JOINTS Steel - DSTV и RF‑/JOINTS Steel - Rigid получаются разные результаты для одного и того же соединения торцевой пластины?
Ответ:
Помимо ошибок при вводе геометрии, данное несоответствие обычно вызвано разной базой расчета в обоих дополнительных модулях.

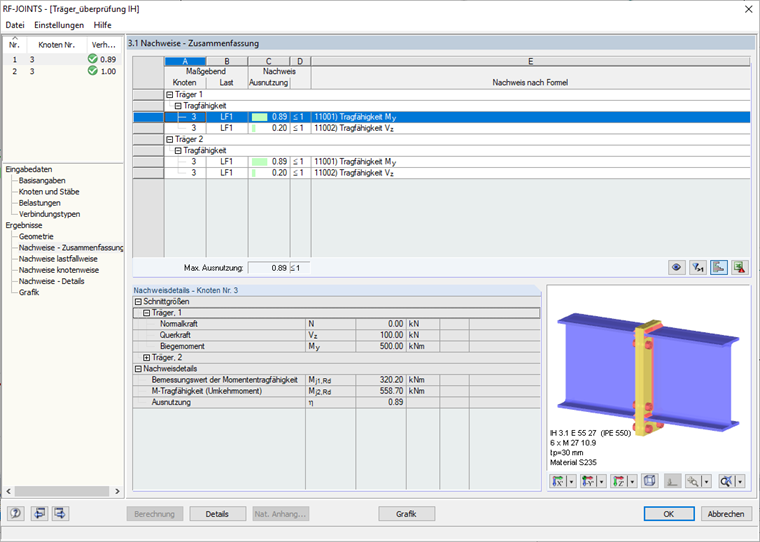

Расчет соединения торцевой пластины в дополнительном модуле RF‑/JOINTS Steel - DSTV выполняется путем сравнения сохраненных предельных состояний по несущей способности с расчетными внутренними силами. Основные сопротивления взяты из действующих нормативов DSTV.

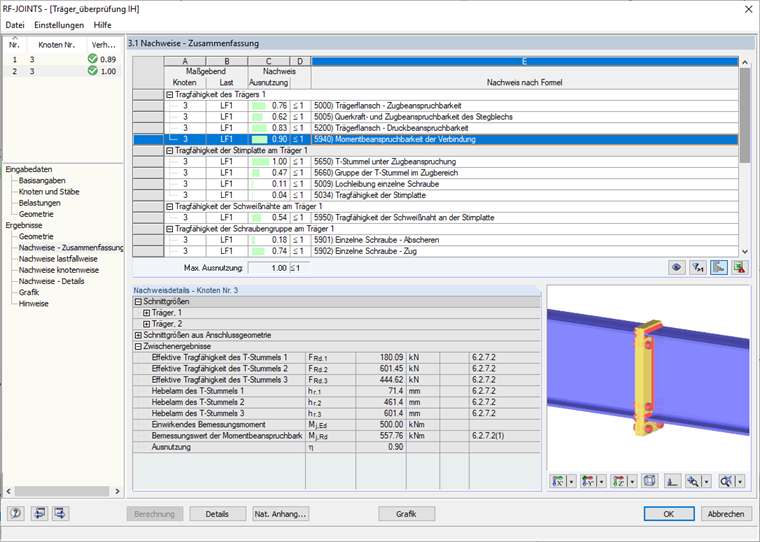

При использовании дополнительного модуля RF‑/JOINTS Steel - Rigid прочности соединений рассчитываются по норме DIN EN 1993‑1‑8 с помощью компонентного метода. Таким образом, вы можете напрямую влиять на результаты с помощью сделанных вами настроек.

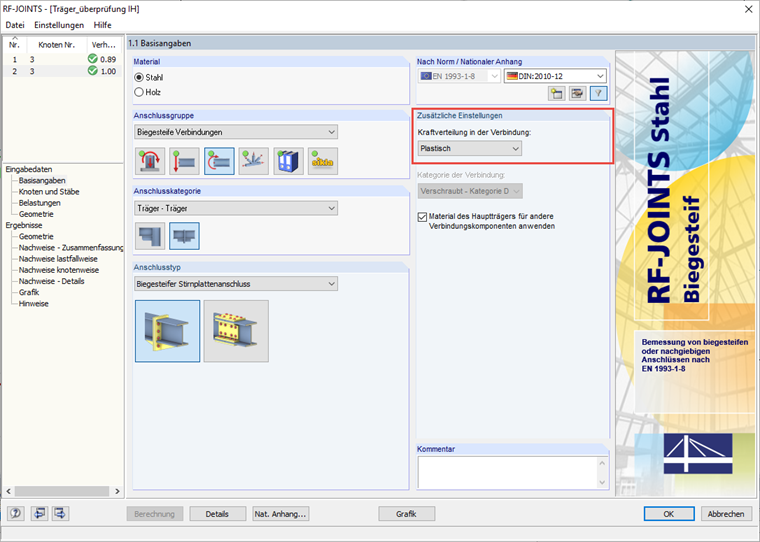

В данном случае по умолчанию используется упругое распределение болтовых сил. Выбрав распределение пластической силы в соединении, можно активировать дополнительную нагрузку. Они уже включены в предельные состояния по несущей способности согласно нормативам DSTV.
Чтобы получить сопоставимые результаты между обоими дополнительными модулями, необходимо применить в расчете распределение пластической силы. Кроме того, следует обратить внимание на правильное моделирование геометрии соединения.
