Pergunta
Porque é que obtenho resultados diferentes para a mesma ligação de chapa de extremidade no RF-/JOINTS Steel - DSTV e no RF-/JOINTS Steel - Rigid?
Resposta:
Além dos erros de entrada de geometria, esta discrepância é geralmente causada por uma base de cálculo diferente de ambos os módulos adicionais.

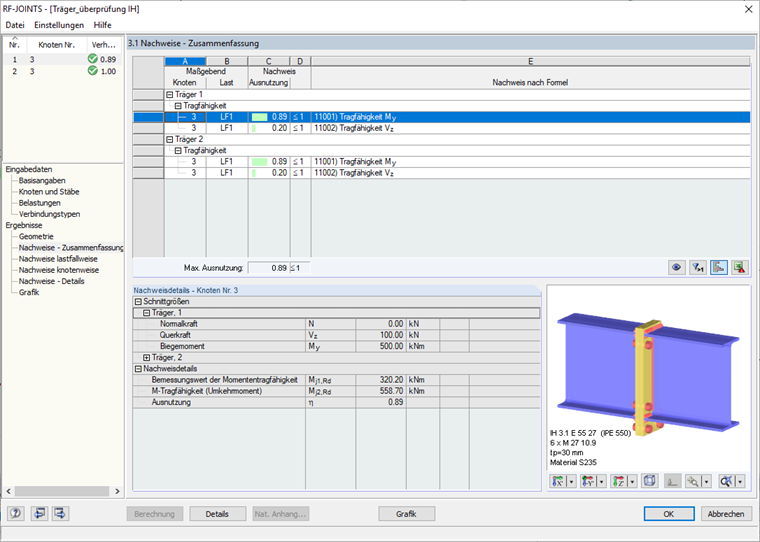

O dimensionamento de uma ligação de chapa de extremidade com o módulo adicional RF‑/JOINTS Steel - DSTV é realizado através da comparação dos estados limite último guardados com as forças internas de cálculo. As resistências subjacentes são retiradas das diretrizes atuais do DSTV.

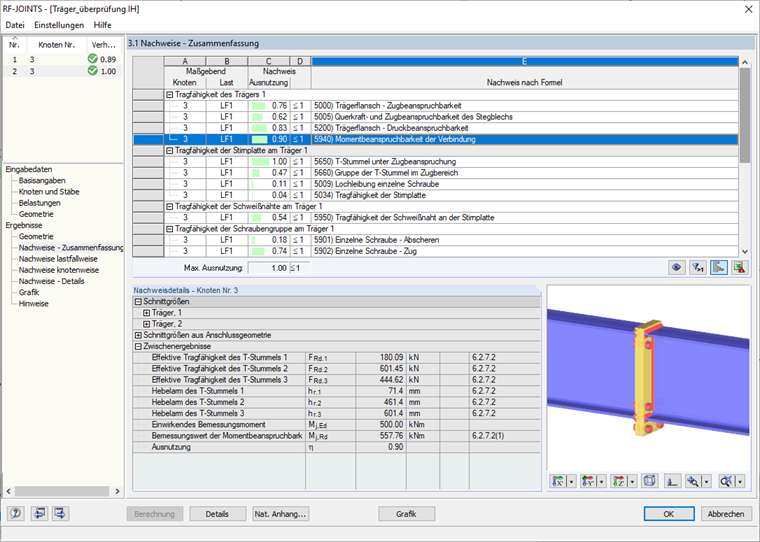

Ao utilizar o módulo adicional RF‑/JOINTS Steel - Rigid, as resistências de ligação de são calculadas de acordo com a DIN EN 1993‑1‑8 através do método do componente. Assim, pode afetar diretamente os resultados através das configurações efetuadas.

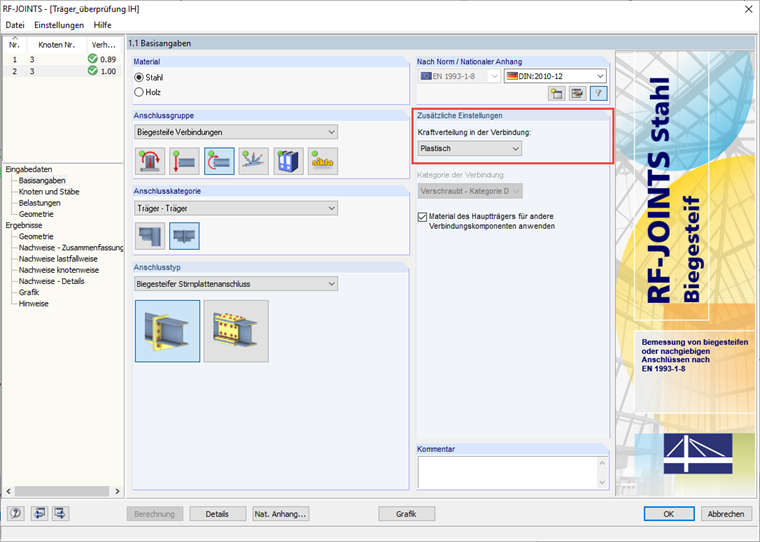

Neste caso, é utilizada uma distribuição elástica das forças dos parafusos como base por defeito. Ao selecionar a distribuição de força plástica na junta, é possível ativar capacidades de carga adicionais. Estes já estão incluídos nos estados limite último de acordo com as diretrizes do DSTV.
Para obter resultados comparáveis entre os dois módulos adicionais, é necessário aplicar a distribuição de força plástica para o cálculo. Além disso, deve -se atentar para a correta modelagem da geometria da junta.
