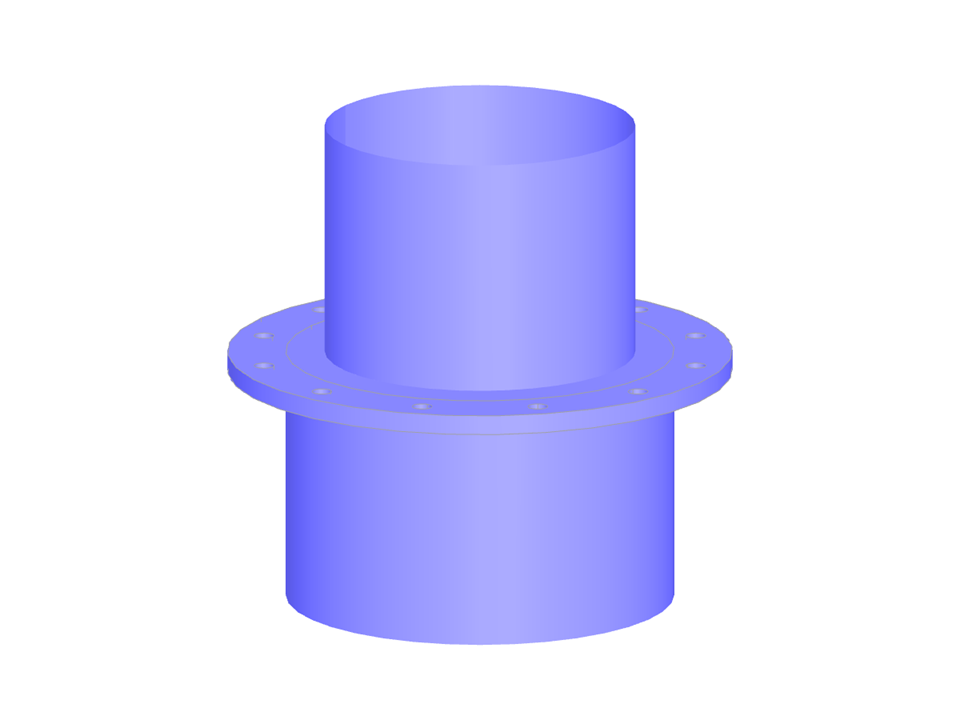

Parametrização da geometria de uma ligação de dois pilares de aço de secção circular com secções de diferentes diâmetros através de um banzo com doze parafusos de ligação.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Ligação do pilar
Parâmetros de bloco editáveis dinamicamente | |
Número de nós | 117 |
Número de linhas | 59 |
Número de barras | 12 |
Número de superfícies | 43 |
Número de sólidos | 1 |
Número de casos de carga | 1 |
Peso total | 0,754 t |
Dimensões (métricas) | 2,375 x 2,368 x 1,994 m |
Dimensões (imperial) | 7.79 x 7.77 x 6.54 feet |
Versão do programa | 5.26.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
