Model 004598 | Spoj sloupu
  • Popis
  • Recenze (0)

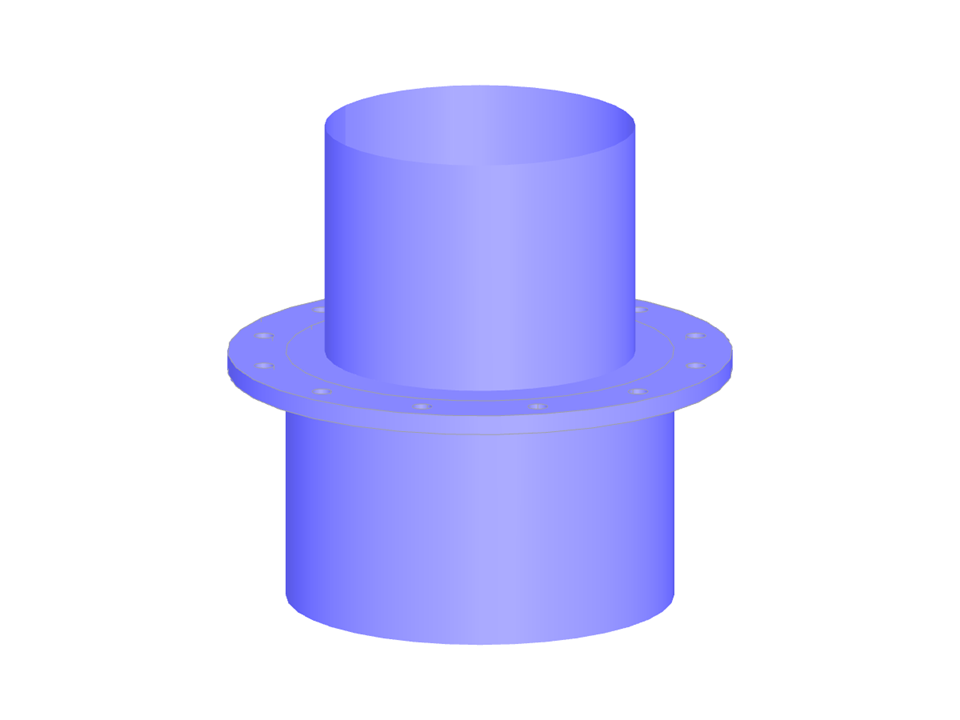

Parametrizace geometrie spoje dvou ocelových sloupů kruhového průřezu s průřezy různých průměrů pomocí pásnice s dvanácti spojovacími šrouby.


Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.

Celkem
0 z 5 hvězdiček
Tato stránka má 0 uživatelských hodnocení.
5 hvězdiček
4 hvězdičky
3 hvězdičky
2 hvězdičky
1 hvězdička
(0)
0 z 5 hvězdiček
5 hvězdiček 0
4 hvězdičky 0
3 hvězdičky 0
2 hvězdičky 0
1 hvězdička 0

Spoj sloupu

Dynamicky upravitelné parametry bloku
Počet uzlů 117
Počet linií 59
Počet prutů 12
Počet ploch 43
Počet těles 1
Počet zatěžovacích stavů 1
Celková hmotnost 0,754 t
Rozměry (metrické) 2,375 x 2,368 x 1,994 m
Rozměry (imperiální) 7.79 x 7.77 x 6.54 feet
Verze programu 5.26.02

Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.

Nahlásit tento 3D model
