Histórico da configuração do valor limite
Ao dimensionar estruturas no modelo 3D em particular, o resultado são frequentemente momentos de torção nas barras a serem dimensionadas devido à modelação. No entanto, as regras de dimensionamento na EN 1993-1-1 geralmente contêm apenas condições de interação válidas e métodos de dimensionamento para tensões típicas de compressão, flexão ou força de corte. Por exemplo, os momentos de torção não podem ser considerados nos métodos clássicos para verificações de estabilidade, tais como o método de barra equivalente ou o método geral.
Para permitir um dimensionamento simples e desprezar pequenos momentos de torção, o utilizador pode definir um valor limite para as tensões de corte de torção nas configurações de detalhe do RF‑/STEEL EC3. Se as tensões de corte atuantes forem inferiores ao valor limite definido, estas serão desprezadas no dimensionamento. Assim, a análise de estabilidade ainda é realizada ou a condição de interação mais favorável ainda é utilizada.

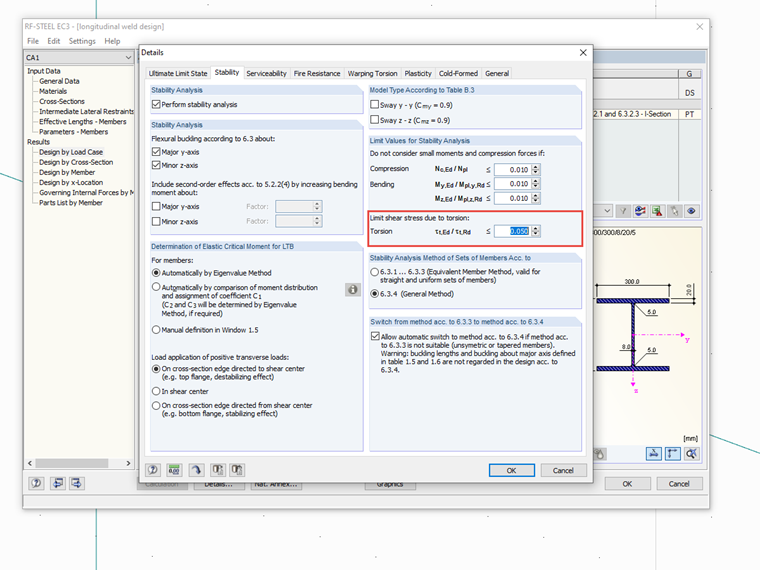

Introdução do valor limite nas configurações detalhadas
O valor limite é introduzido separadamente para verificações da secção e da estabilidade. Não existe mais nenhum aviso de que as forças internas de torção abaixo deste limite são desprezadas.
Não existe uma base normativa para este valor limite e, portanto, nenhuma especificação geral. De um ponto de vista de engenharia, no entanto, decidimos usar a configuração padrão de um valor limite de 5% para negligenciar momentos de torção pequenos e na maioria dos casos não intencionais no dimensionamento.
A torção primária para secções abertas é insignificante
No caso de secções abertas, pode geralmente ser assumido que os momentos de torção atuantes não são transferidos por torção primária, mas sim por torção secundária (empenamento). No RFEM e no RSTAB, os esforços internos são inicialmente determinados apenas com seis graus de liberdade sem considerar o empenamento. Para pequenos momentos de torção atuantes, parece óbvio desprezar as tensões de torção no dimensionamento. Para grandes momentos de torção, no entanto, deve ser realizado um cálculo com sete graus de liberdade para considerar também a influência do momento de empenamento e das tensões de torção secundárias. Isto é possível, por exemplo, com os módulos adicionais RF‑/STEEL Warping Torsion ou RF‑/FE ‑ LTB.
