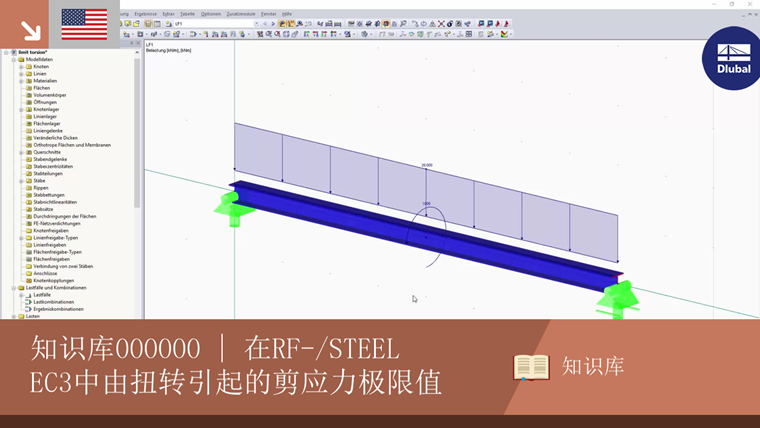

极限值设置背景
尤其是在3D模型中进行结构设计时，由于建模的原因，通常是导致要设计的杆件出现扭转弯矩。 然而，在欧洲规范EN 1993-1-1中的设计规则中通常只包含有效的相互作用条件和设计方法，来计算受压，弯曲或剪力作用下的典型应力。 例如在等效杆件法或者通用法中，在典型的稳定性验算方法中没有考虑扭矩。
为了简化计算，忽略较小的弯矩，用户可以在附加模块RF‑/STEEL EC3的详细设置中定义一个由扭转剪应力得出的极限值。 如果作用的剪应力小于定义的极限值，在设计中忽略。 这样就可以继续进行稳定性验算，或者仍然使用更合适的相互作用条件。

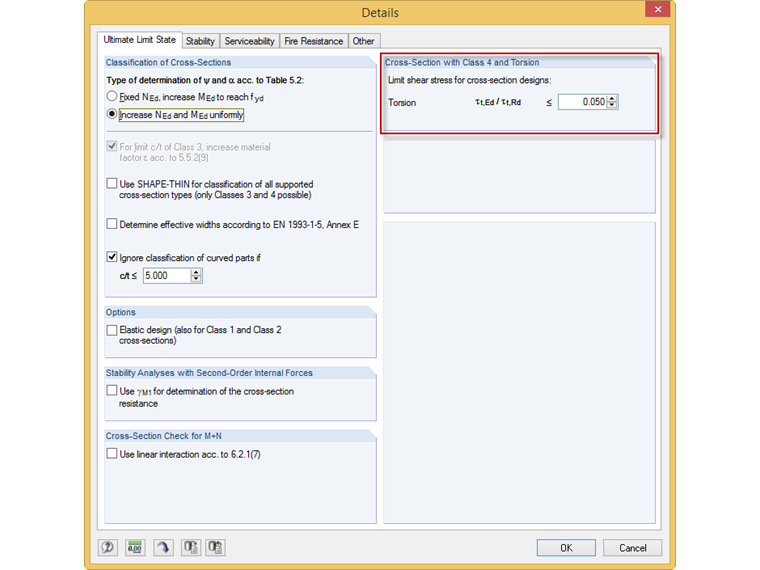

在详细设置中输入极限值
截面计算和稳定性验算的极限值单独输入。 没有进一步的警告信息，即可以忽略低于此极限值的扭转内力。
这里没有规范的基础，因此没有一般性的规范。 但是从工程的角度来看，我们忽略了设计中的很小的和基本上是无意的扭转弯矩，我们决定使用默认的极限值5％。
开口部分的主扭转是可以忽略的
通常假设在开放截面中作用的弯矩不是一次扭转传递，而是通过二次（翘曲）传递。 在RFEM和RSTAB中，内力最初只有六个自由度来确定，而不考虑翘曲。 对于较小的作用扭矩，在设计中忽略扭转应力是很显然的。 对于较大的扭矩，必须考虑七个弯矩和次级扭转剪应力的影响，使用七个自由度进行计算。 这可以通过例如附加模块RF-/STEEL Warping Torsion或RF-/FE-LTB来实现。
