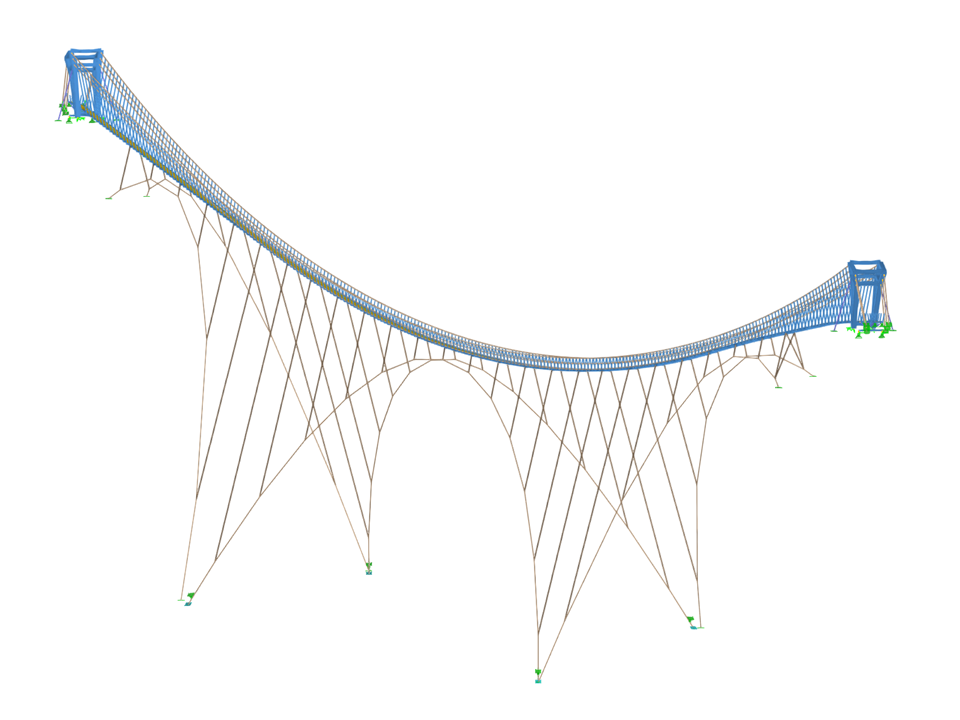

2022 年 5 月,在 Dolní Morava(捷克)地区新建了一座人行桥,全长 721 m,成为世界上最长的人行天桥。 人行桥的设计和施工使用软件 TAROS NOVA as 进行,计算使用的软件 RFEM 5 进行了计算。
悬索桥
无法下载
客户项目/只视图
节点数目: | 9818 |
线的数目 | 11184 |
杆件数目: | 10273 |
面的数目: | 650 |
实体数目 | 0 |
荷载工况数目 | 21 |
荷载组合数目 | 220 |
结果组合数目 | 4 |
总重量 | 234,262 t |
翘曲区域尺寸 | 720.867 x 88.585 x 31.940 m |
