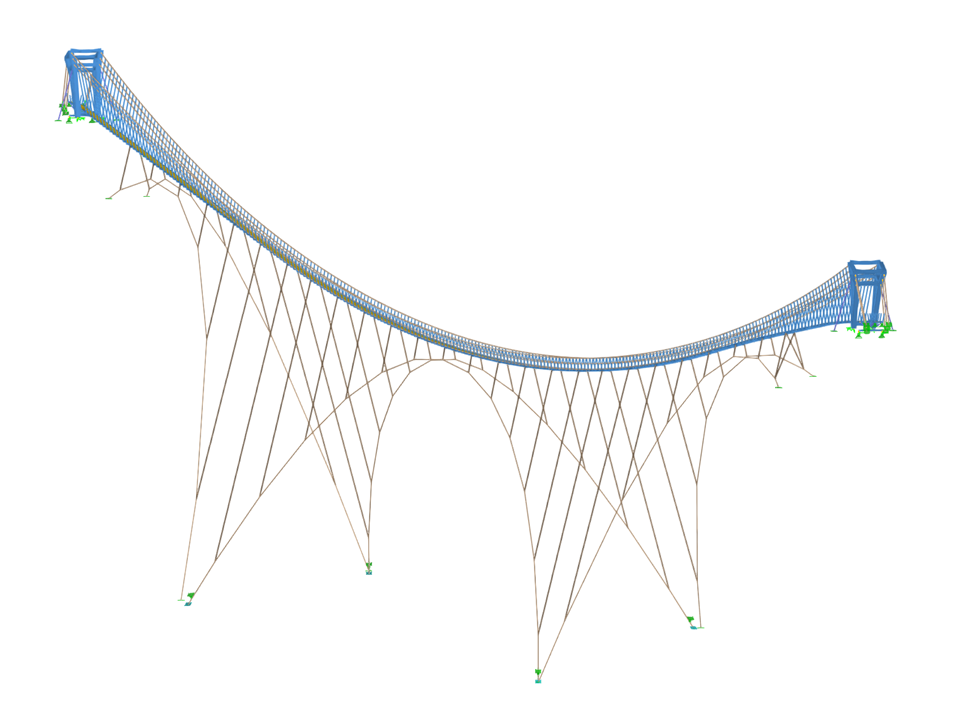

En mayo de 2022 se inauguró una nueva pasarela llamada Sky Bridge en la zona de Dolní Morava (República Checa) la cual, con una longitud de 721 m, se convirtió en el puente peatonal más largo del mundo. El diseño y construcción de la pasarela fue realizado por TAROS NOVA a.s., y el cálculo se realizó en RFEM 5.
Modelo utilizado en
Pasarela colgante
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 9818 |
| Número de líneas | 11184 |
| Número de barras | 10273 |
| Número de superficies | 650 |
| Número de sólidos | 0 |
| Número de casos de carga | 21 |
| Número de combinaciones de carga | 220 |
| Número de combinaciones de resultados | 4 |
| Peso completo | 234.262 t |
| Dimensiones (métricas) | 720,867 x 88,585 x 31,940 m |
| Dimensiones (imperiales) | 2365.05 x 290.63 x 104.79 feet |
