Ponte suspensa em Dolní Morava
  • Descrição
  • Avaliações (0)

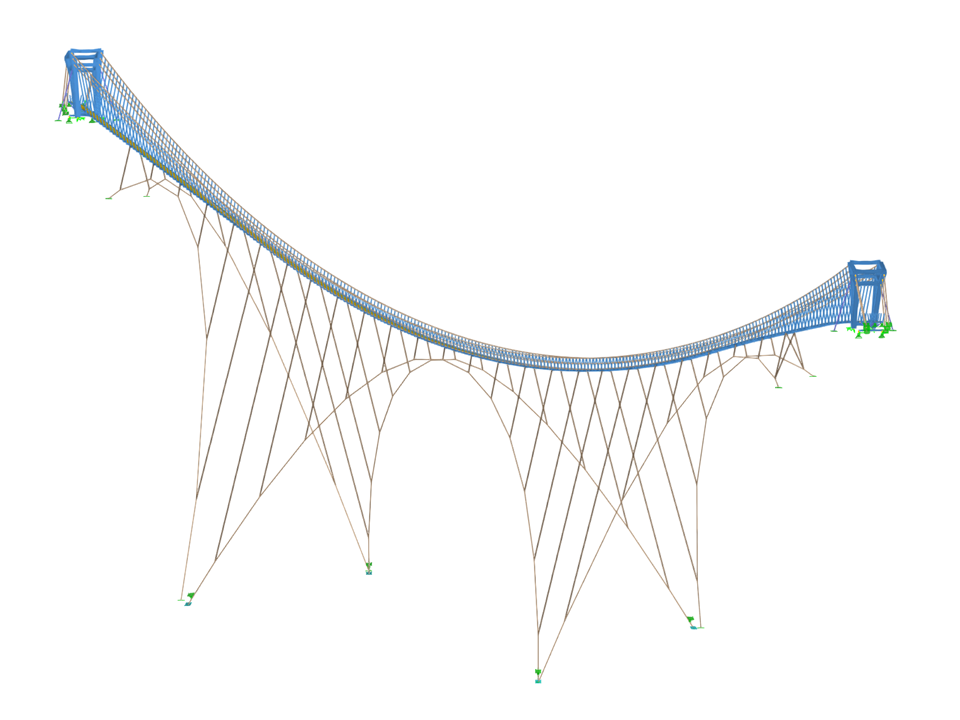

Em maio de 2022, foi inaugurada a nova ponte pedonal Sky Bridge em Dolní Morava, na República Checa. Com 721 metros de comprimento, esta é a maior ponte pedonal do mundo. A análise estrutural e o dimensionamento foram realizados pela empresa TAROS NOVA a.s. com o programa RFEM 5. A ponte destaca-se pela sua estrutura suspensa e de cabos. O projeto representa uma abordagem moderna da engenharia no campo das estruturas inovadoras.

Modelo utilizado em
Total
0 de 5 estrelas
Esta página tem 0 classificações de utilizadores.
5 estrelas
4 estrelas
3 estrelas
2 estrelas
1 estrela
(0)
0 de 5 estrelas
5 estrelas 0
4 estrelas 0
3 estrelas 0
2 estrelas 0
1 estrela 0

Ponte pedonal Sky Bridge em Dolní Morava, República Checa

Não é possível fazer download Projeto de cliente/só para visualização
Número de nós 9818
Número de linhas 11184
Número de barras 10273
Número de superfícies 650
Número de casos de carga 21
Número de combinações de cargas 220
Número de combinações de resultados 4
Peso total 234,278 t
Dimensões (métricas) 721,867 x 32,940 x 89,085 m
Dimensões (imperial) 2368.33 x 108.07 x 292.27 feet
