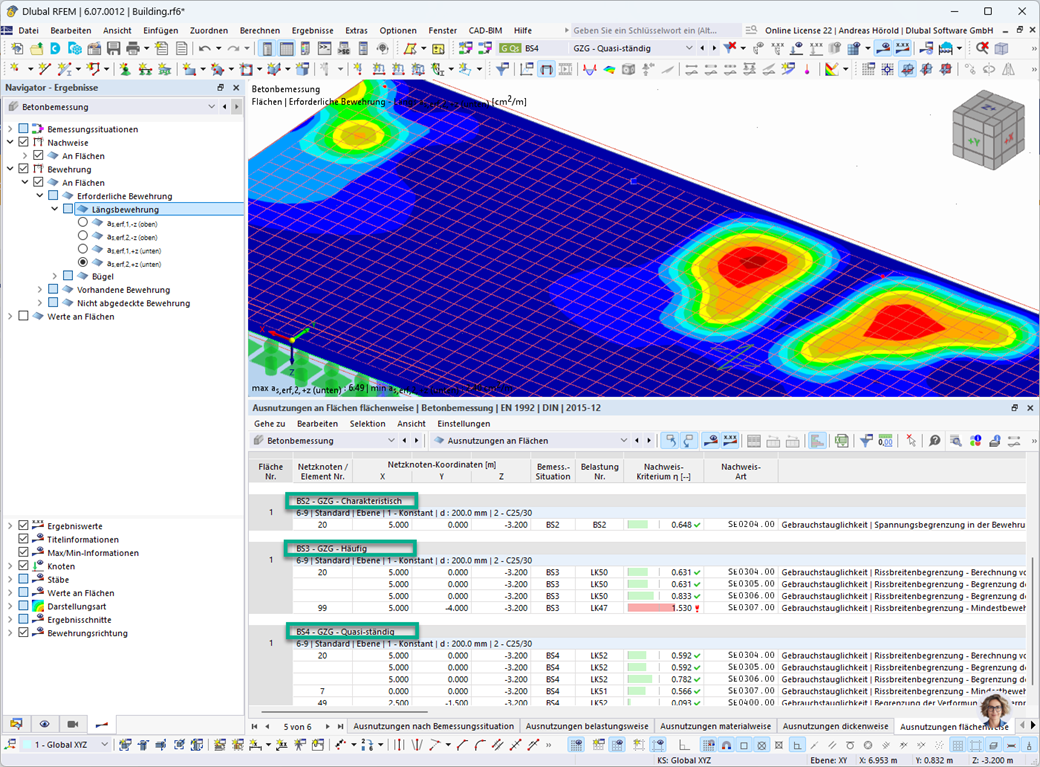

Resultados da armadura tabular por situações de dimensionamento

Para o dimensionamento de betão, os resultados da armadura podem ser representados separadamente em tabelas, de acordo com as situações de dimensionamento.

Função 002876 | Resultados da armadura tabular por situações de dimensionamento
Resultados da armadura tabular por situações de dimensionamento
  • Mia: Assistente de IA
  • Funções mais recentes
Eventos
Vídeos
Ir para os modelos
Artigos da base de dados de conhecimento
Representação de um método de análise de estabilidade de acordo com a norma DIN EN 1992-1-1 no RFEM 6
Para componentes e estruturas de betão armado cujo comportamento estrutural é significativamente afetado pelos efeitos de acordo com a análise de segunda ordem, o Eurocódigo 2 fornece um método geral baseado na determinação não linear de forças internas de acordo com a análise de segunda ordem (5.8.6), bem como um método de aproximação baseado na curvatura nominal (5.8.8).

O objetivo deste artigo técnico é realizar um dimensionamento de acordo com o método geral de dimensionamento do Eurocódigo 2 utilizando um exemplo de um pilar de betão armado.
Dimensionamento de nível 1 - configuração do estado limite último
A verificação à fadiga de acordo com a EN 1992-1-1 deve ser realizada para os componentes estruturais que estão sujeitos a grandes intervalos de tensões e/ou a muitas alterações de carga. Neste caso, as verificações de dimensionamento para o betão e a armadura são realizadas separadamente. Encontram-se disponíveis dois métodos de verificação alternativos.
Modelo de plataforma de madeira
Para o estado limite de utilização de uma estrutura, as deformações não devem exceder determinados valores limite. Através de um exemplo, mostramos como é que pode verificar a flecha de barras utilizando os módulos de dimensionamento.
Modelo de viga de betão armado sujeita a fluência e retração
Este artigo técnico trata da análise direta de deformações de uma viga de betão armado, tendo em consideração os efeitos de longo prazo da fluência e da retração. É utilizada uma viga de vão único para explicar o cálculo direto de acordo com o Eurocódigo 2 (EN 1992-1-1, cláusula 7.4.3). É dado um particular destaque à rigidez à tração, ao comportamento no estado fendilhado com base no fator de distribuição (parâmetro de dano) e à consideração do comportamento de retração e fluência.
Capturas de ecrã
Funções do programa
Recurso 002920 | Função automática da armadura longitudinal em barras

Ao dimensionar barras de betão armado, agora é possível determinar automaticamente o número ou o diâmetro dos varões.

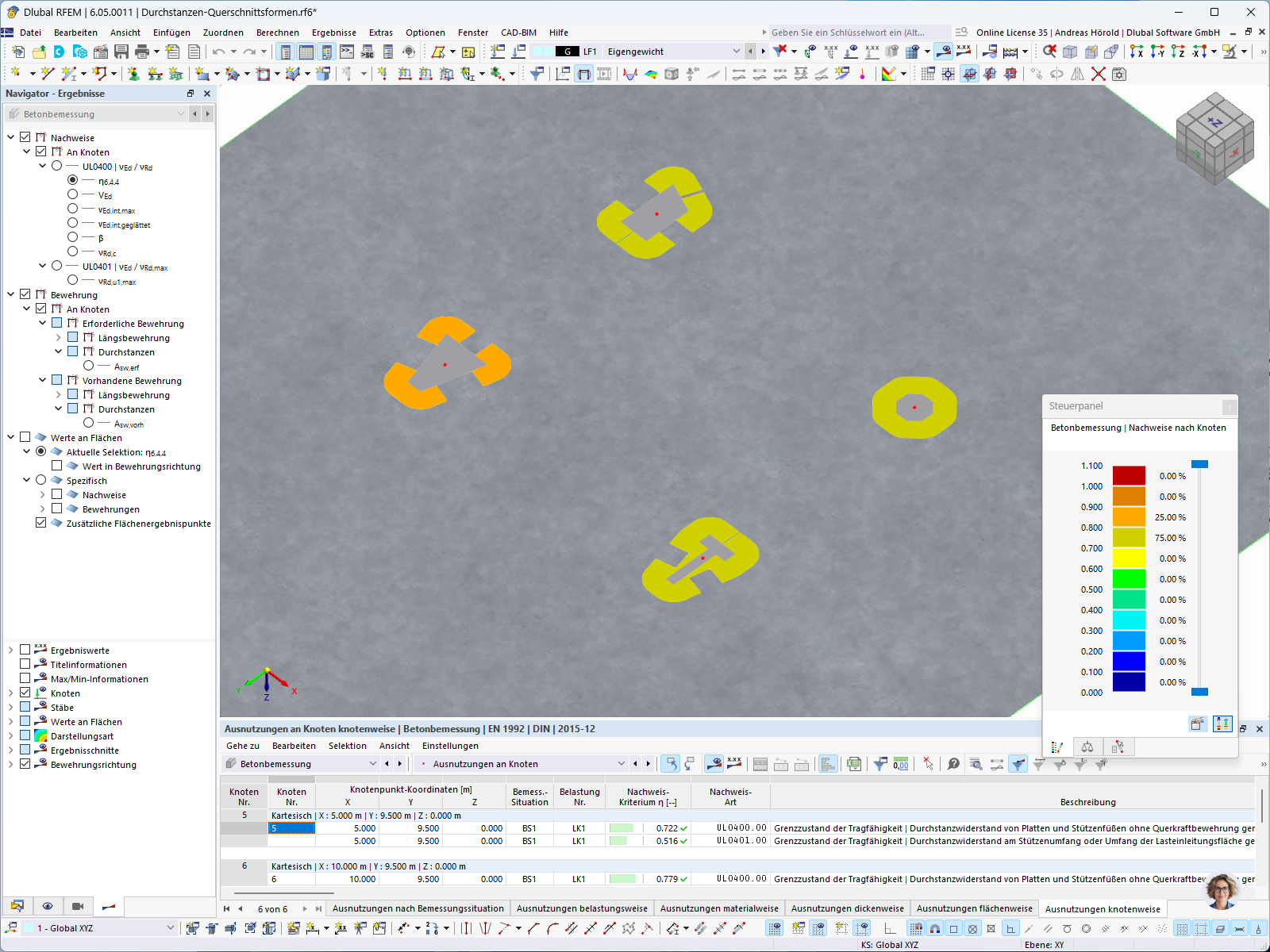

Feature 002801 | Verificação de punçoamento para todas as formas de secção

Tem secções individuais dos pilares e geometrias de paredes angulares e necessita de uma verificação ao punçoamento para as mesmas?

Não tem qualquer problema. No RFEM 6, é possível realizar verificações ao punçoamento não apenas para secções retangulares e circulares, mas também para qualquer forma de secção.

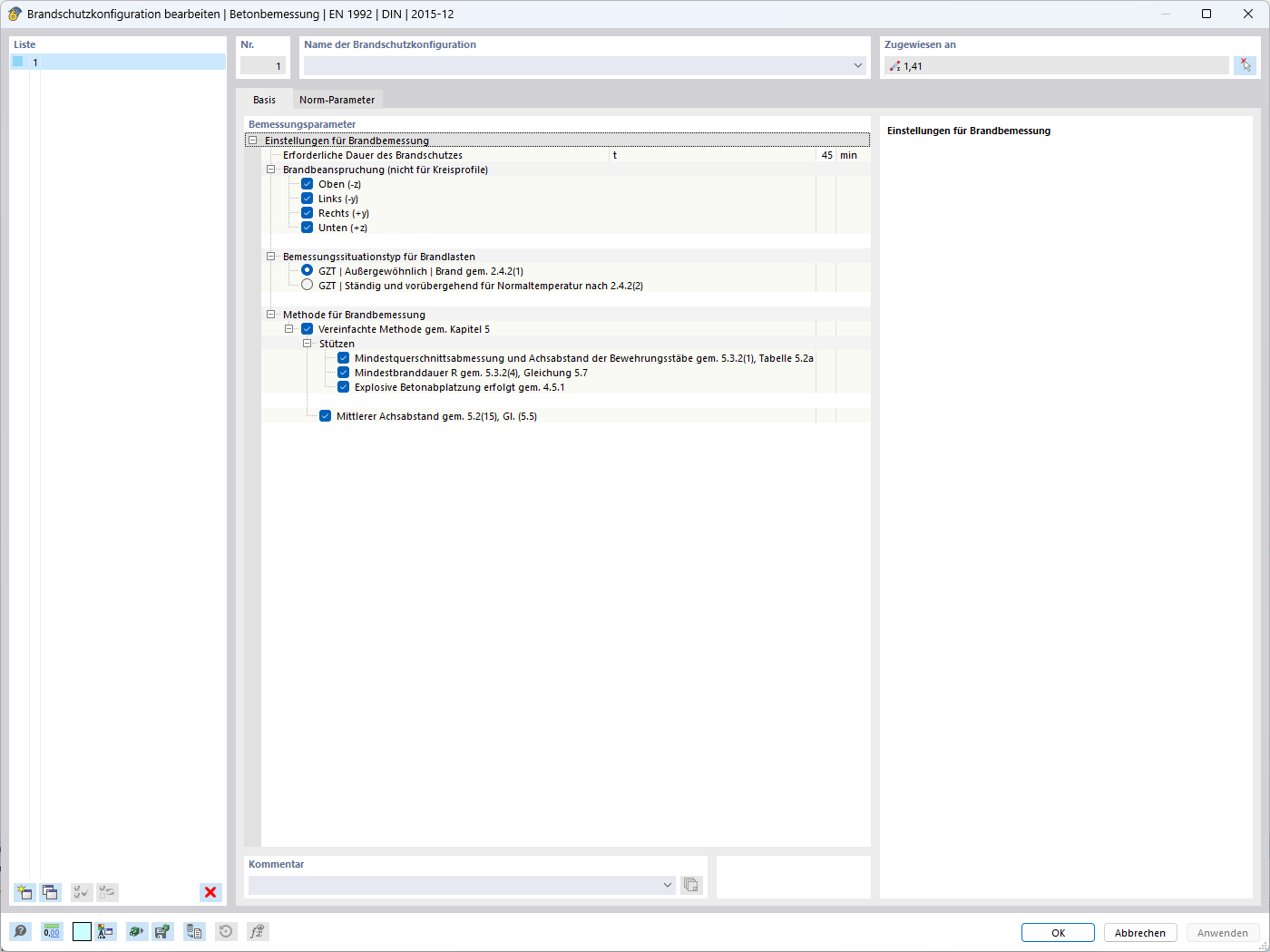

Função 002691 | Verificação de resistência ao fogo simplificada para pilares de acordo com 5.3.2 e para vigas de acordo com 5.6, EN 1992-1-2

No módulo Dimensionamento de betão, podem realizar as verificações simplificadas da resistência ao fogo de acordo com a EN 1992-1-2 para pilares (Capítulo 5.3.2) e vigas (Capítulo 5.6).

Estão disponíveis os seguintes métodos para a verificação de resistência ao fogo simplificada:

  • Pilares: dimensões mínimas para secções retangulares e circulares segundo a tabela 5.2a e a equação 5.7 para o cálculo da exposição ao fogo
  • Vigas: dimensões e distâncias entre eixos mínimas segundo as tabelas 5.5 e 5.6

Pode determinar os esforços internos para a verificação de resistência ao fogo de acordo com dois métodos.

  • 1 Neste caso, os esforços internos da situação de dimensionamento acidental são incluídos diretamente no dimensionamento.
  • 2 Os esforços internos do dimensionamento à temperatura normal são reduzidos através do fator Eta,fi (ηfi) e são depois utilizados no dimensionamento da resistência ao fogo.

Além do mais, é possível modificar a distância entre eixos de acordo com a Eq. 5.5.

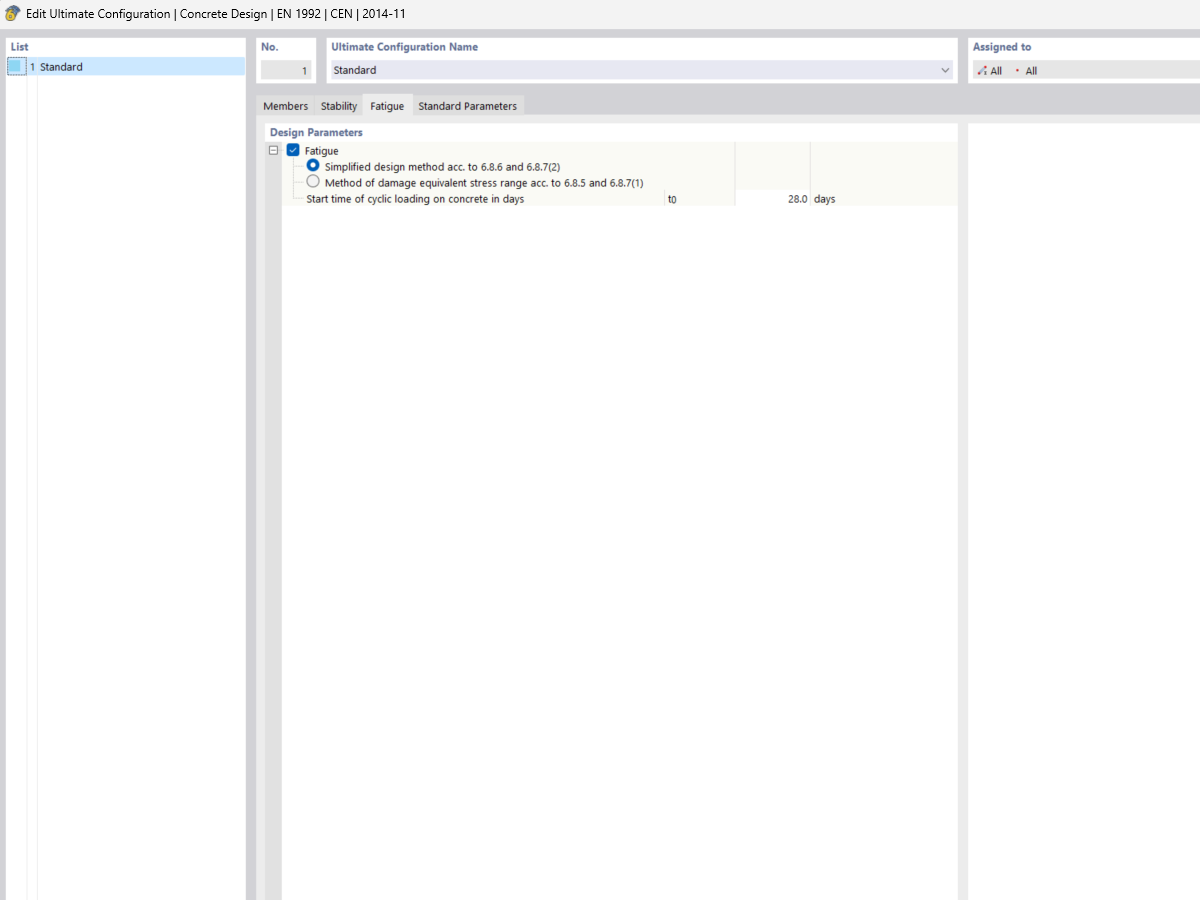

Função 002670 | Verificação da fadiga de acordo com a EN 1992-1-1, Capítulo 6.8

Com o módulo Dimensionamento de betão, pode realizar a verificação de fadiga para barras e superfícies de acordo com a EN 1992-1-1, Capítulo 6.8.

Para a verificação de fadiga, podem ser selecionados opcionalmente dois métodos ou níveis de verificação nas configurações de dimensionamento:

  • Nível de verificação 1: critério simplificado de acordo com 6.8.6 e 6.8.7(2): o critério simplificado é realizado para combinações de ações frequentes de acordo com a EN 1992-1-1, Capítulo 6.8.6 (2) e EN 1990, Eq. (6.15b) com as cargas de tráfego relevantes no estado limite de utilização. Para o aço de armadura, é verificada uma gama de tensões máximas de acordo com 6.8.6. A tensão de compressão do betão é verificada através da tensão superior e inferior admissível de acordo com 6.8.7(2).
  • Nível de verificação 2: verificação da tensão equivalente do dano de acordo com 6.8.5 e 6.8.7(1) (verificação de fadiga simplificada): a verificação utilizando as gamas de tensões equivalentes de danos é realizada para a combinação de fadiga de acordo com a EN 1992-1-1, Capítulo 6.8.3, Eq. (6.69), com a ação cíclica Qfat especificamente definida.
