Pregunta
¿Por qué obtengo resultados diferentes para la misma unión de placa frontal en RF-/JOINTS Steel - DSTV y RF-/JOINTS Steel - Rigid?
Respuesta:
Además de los errores de entrada de la geometría, esta discrepancia generalmente se debe a una base de cálculo diferente de ambos módulos adicionales.

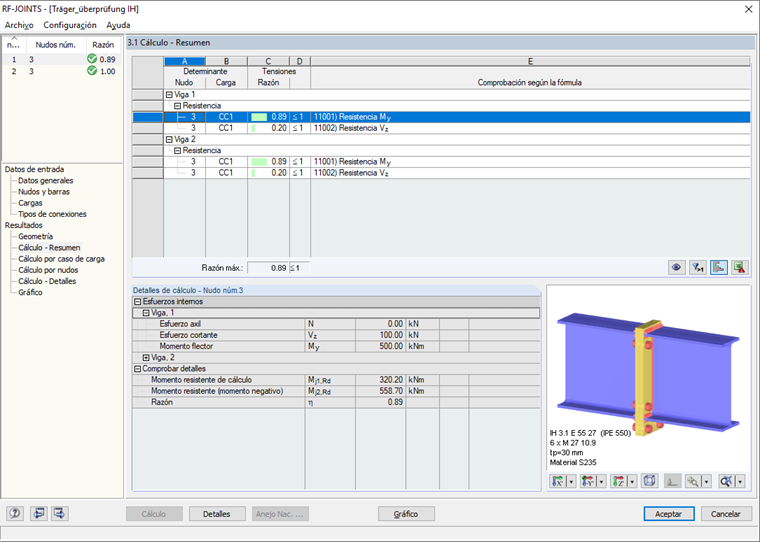

El cálculo de una unión de placa frontal con el módulo adicional RF-/JOINTS Steel - DSTV se realiza comparando los estados límite últimos guardados con los esfuerzos internos de cálculo. Las resistencias subyacentes se toman de las directrices actuales de DSTV.

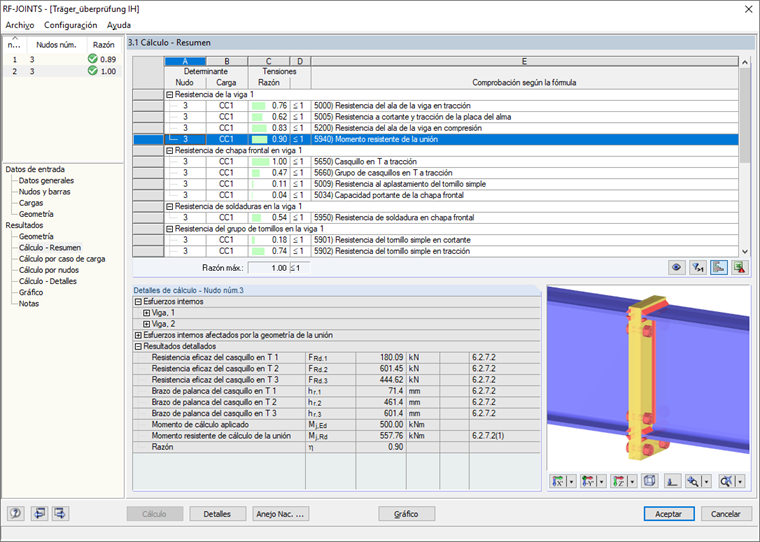

Cuando se usa el módulo adicional RF-/JOINTS Steel - Rigid, las resistencias de las uniones se calculan según DIN EN 1993-1-8 por medio del método del componente. Por lo tanto, puede afectar directamente a los resultados a través de la configuración que haya realizado.

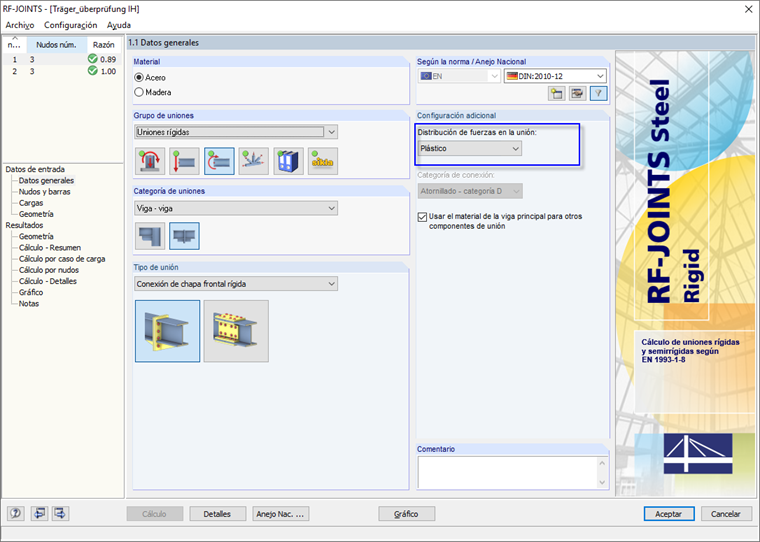

En este caso, se usa una distribución elástica de las fuerzas de los pernos como base de forma predeterminada. Al seleccionar la distribución plástica de la fuerza en la unión, puede activar capacidades de carga adicionales. Estos ya están incluidos en los estados límite últimos según las directrices DSTV.
Para obtener resultados comparables entre ambos módulos adicionales, es necesario aplicar la distribución plástica de esfuerzos para el cálculo. Además, debe prestar atención al modelado correcto de la geometría de la unión.
