Pytanie
Dlaczego otrzymuję różne wyniki dla tego samego połączenia na blachę czołową w RF-/JOINTS Steel - DSTV i RF-/JOINTS Steel - Rigid?
Odpowiedź:
Oprócz błędów wprowadzania geometrii, rozbieżność ta jest zwykle spowodowana inną podstawą obliczeń obu modułów dodatkowych.

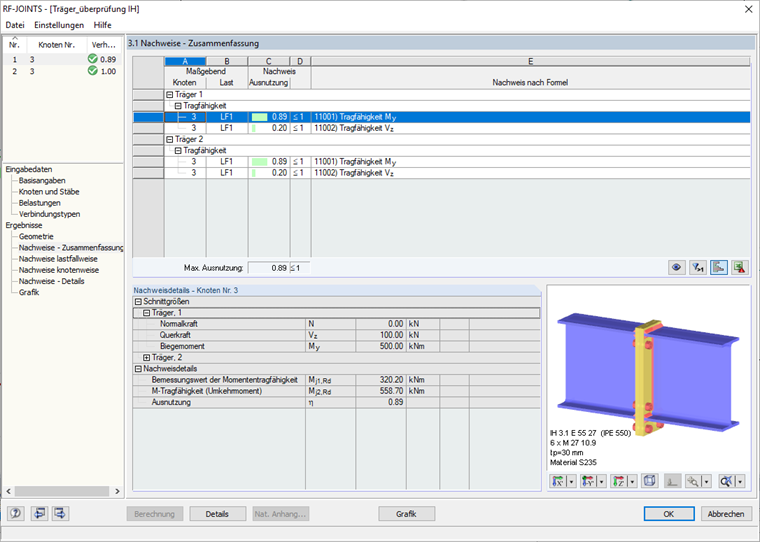

Wymiarowanie połączenia z blachą czołową za pomocą modułu dodatkowego RF-/JOINTS Steel - DSTV odbywa się poprzez porównanie zapisanych stanów granicznych nośności z obliczeniowymi siłami wewnętrznymi. Nośności zostały zaczerpnięte z aktualnych wytycznych DSTV.

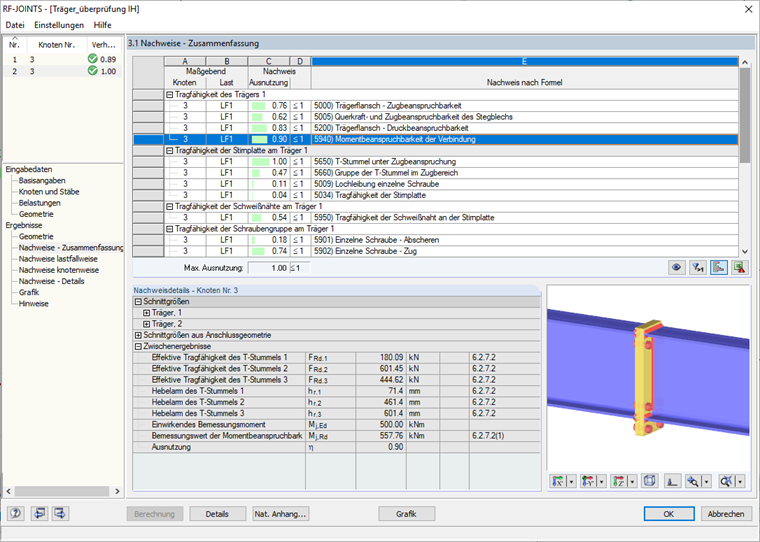

W przypadku korzystania z modułu dodatkowego RF-/JOINTS Steel - Rigid, nośności połączeń są obliczane zgodnie z normą DIN EN 1993-1-8 za pomocą metody elementów składowych. Dzięki temu można bezpośrednio wpływać na wyniki za pomocą wprowadzonych ustawień.

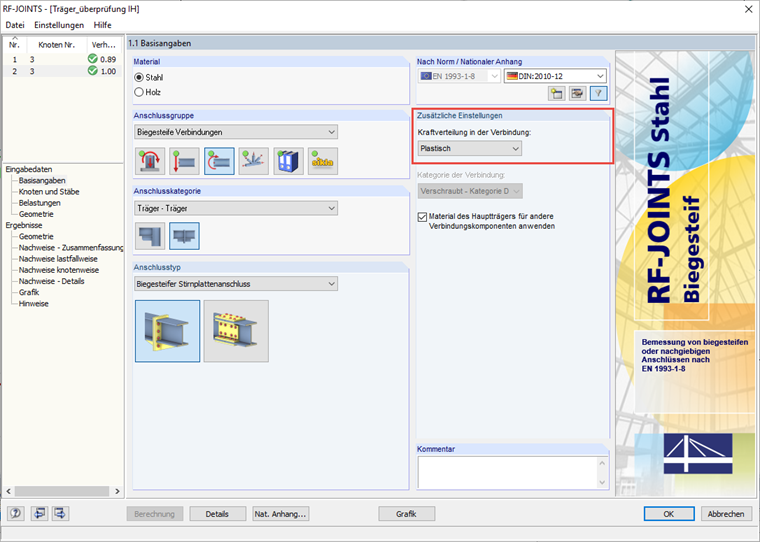

W tym przypadku domyślnie stosowany jest sprężysty rozkład sił w śrubach. Wybierając rozkład sił plastycznych w połączeniu, można aktywować dodatkowe nośności. Są one już uwzględnione w stanach granicznych nośności zgodnie z wytycznymi DSTV.
Aby uzyskać porównywalne wyniki między obydwoma modułami dodatkowymi, do obliczeń należy zastosować rozkład sił plastycznych. Ponadto należy zwrócić uwagę na prawidłowe zamodelowanie geometrii połączenia.
Czy mają Państwo jakieś pytania?
