Question
Pourquoi obtiens-je des résultats différents dans RF-/JOINTS Steel - DSTV et RF-/JOINTS Steel - Rigid pour la même platine d'about ?
Réponse:
S'il n'y a pas d'erreur de géométrie, cette différence est généralement due aux principes de base de calcul de ces deux modules.

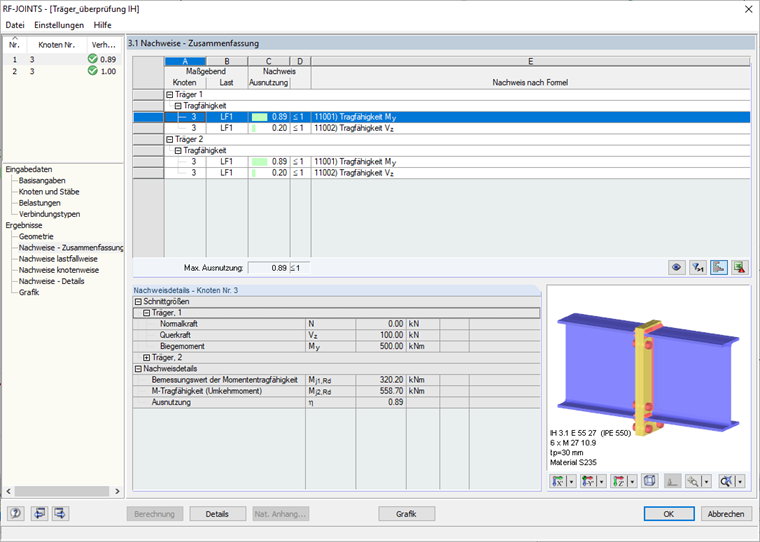

La vérification d'une platine d'about à l'aide du module additionnel RF-/JOINTS Steel - DSTV s'effectue par comparaison des ELU enregistrées avec les efforts internes de calcul. Les capacités de charge sous-jacentes proviennent de la version la plus récente de la norme DSTV.

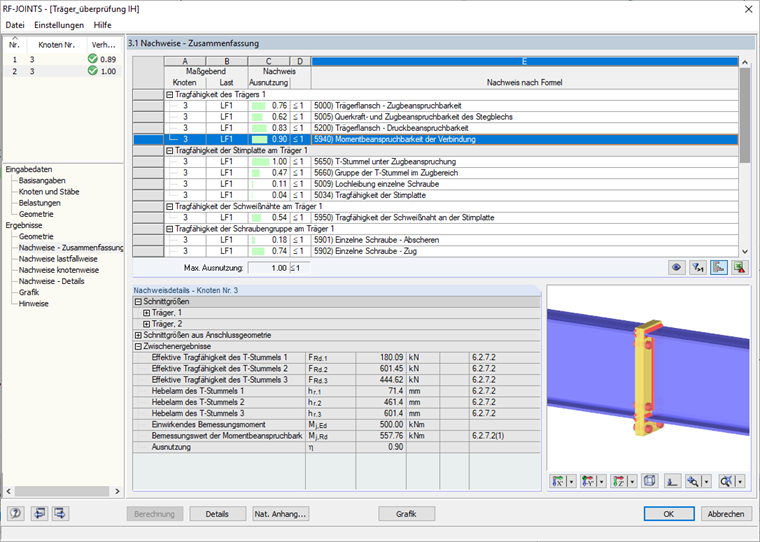

Dans le module RF-/JOINTS Steel - Rigid, les capacités de charge des assemblages sont calculées selon la norme DIN EN 1993-1-8 avec la méthode des composants. Les paramètres définis peuvent influencer directement les résultats :

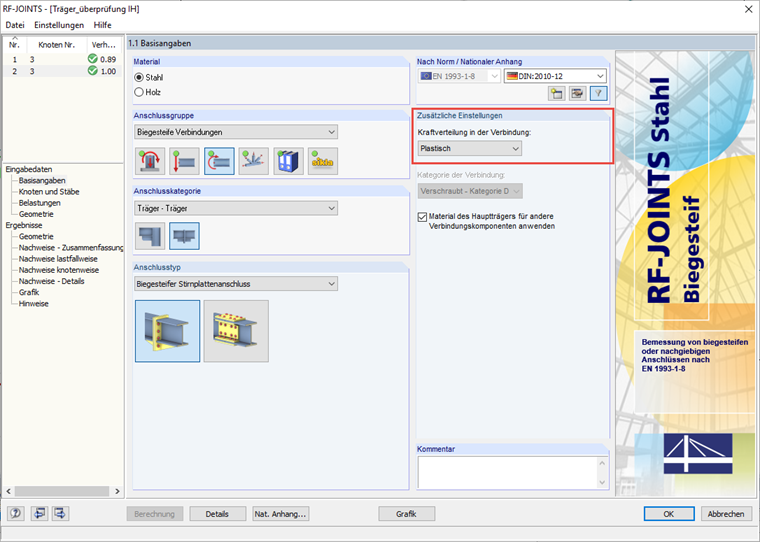

une distribution élastique des forces de serrage est paramétrée par défaut. Vous pouvez activer des capacités de charge supplémentaires en sélectionnant une distribution plastique des forces dans l'assemblage. Ces capacités sont déjà incluses dans les ELU selon la norme DSTV.
Afin d'obtenir des résultats comparables entre les deux modules, une distribution plastique des forces doit être appliquée pour le calcul. De plus, il est nécessaire que la géométrie de l'assemblage soit correcte.
