Aviso para análise de estabilidade da secção de alumínio assimétrica aberta

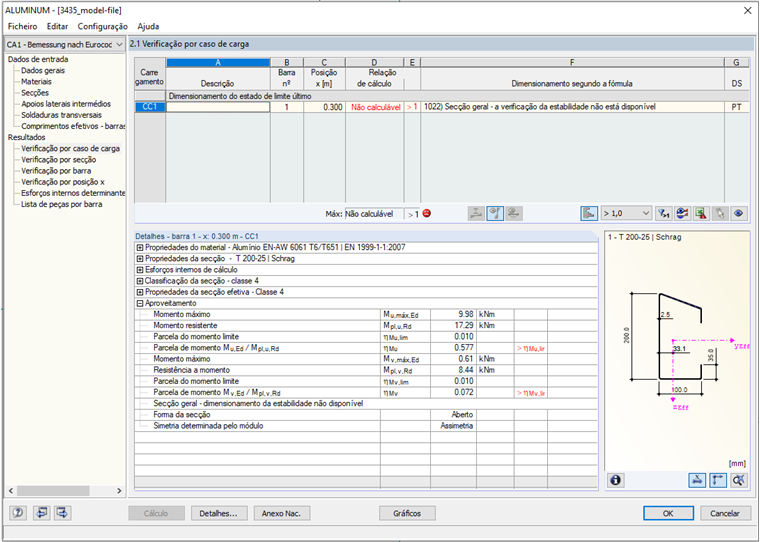

Estou a tentar dimensionar uma secção aberta assimétrica no RF-/ALUMINUM e recebo o aviso "Não calculável - 1022) Secção geral – a verificação de estabilidade não está disponível". Qual é a razão para isso?


Resposta:

A razão é que para secções abertas assimétricas segundo a EN 1999-1-1 não existe uma verificação de estabilidade se as forças normais de compressão e os momentos de flexão atuarem.

Pode negligenciar os momentos fletores no separador Estabilidade, em Detalhes, ao selecionar o filtro correspondente. Desse modo, a verificação da encurvadura por flexão é realizada sem momentos. Contudo, esta operação é da sua inteira responsabilidade. Outra forma é verificar a estabilidade de acordo com a análise de segunda ordem, o que seria possível através do módulo adicional RF‑/FE-LTB.
