Dotaz

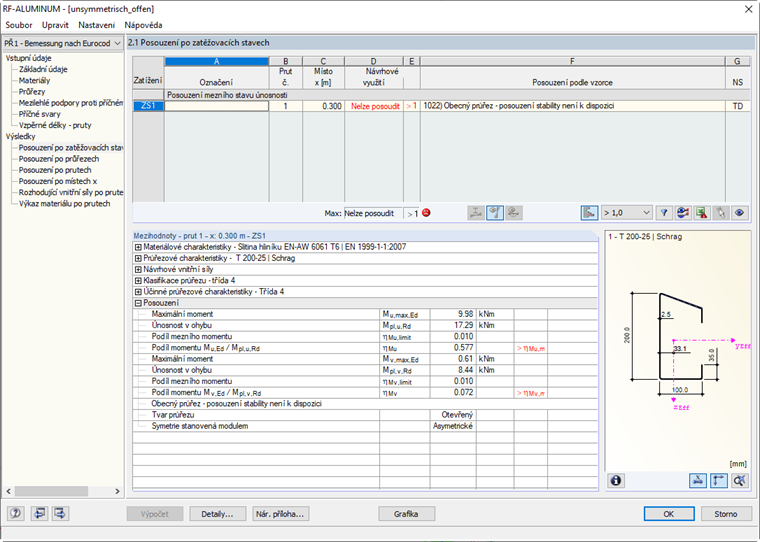

V přídavném modulu RF-/ALUMINUM posuzuji otevřený nesymetrický hliníkový profil a zobrazí se mi upozornění "Nelze posoudit - 1022) Obecný průřez - posouzení stability není k dispozici". Jaký je důvod?
