Stanovení tuhosti sloupu místo pevných uzlových podpor

Je také možné stanovit tuhosti stávajícího sloupu místo pevné uzlové podpory?

Odpověď:

Ano, je to možné. To vyžaduje aktivaci pružného podloží v dialogu "Upravit uzlovou podporu". Anhand einiger Eingabeparameter wie Art der Lagerung, Stützenform, Material und der Stützenhöhe, werden so die Federn der Stütze vom Programm ermittelt (siehe Bild).

Ein weiterer Vorteil neben der elastischen Lagerung ist, dass der Flächenbereich des Stützenquerschnitts bei der Ergebnisausgabe deaktiviert wird. Damit werden die Singularitätsstellen ausgeblendet und bei der Betonbemessung erfolgt somit eine Bemessung mit den Anschnitt-Schnittgrößen.

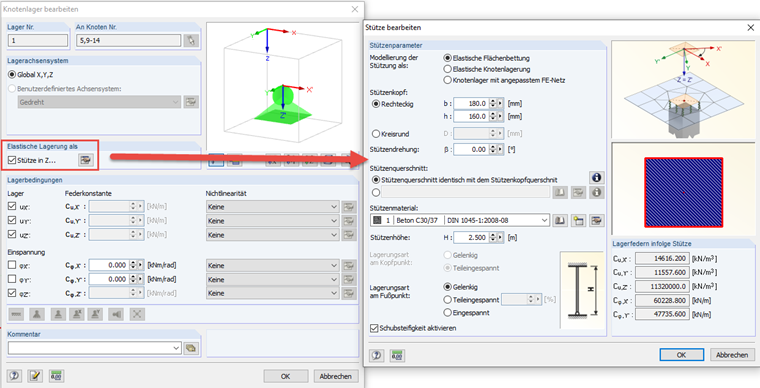

Lagertyp Stütze
Lagertyp Stütze
Autor

Ing. Baumgärtel zajišťuje technickou podporu zákazníkům společnosti Dlubal Software.

Reference
  1. Software Dlubal. (2018). Manuál RFEM. Tiefenbach, März 2020.
