Domanda
È anche possibile determinare le rigidezze di una colonna esistente invece di un vincolo nodale fisso?
Risposta:

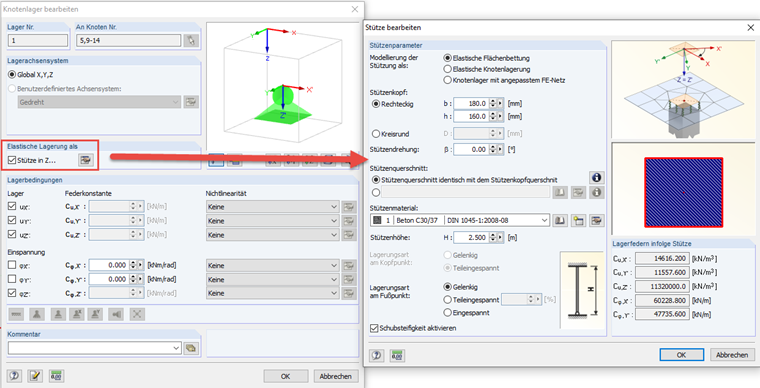

Sì, è possibile. Ciò richiede l'attivazione della fondazione elastica nella finestra di dialogo "Modifica vincolo esterno del nodo". Sulla base di alcuni parametri di input, come un tipo di vincolo, una forma della colonna, un materiale e un'altezza della colonna, il programma determina le molle della colonna (vedi Figura 01).Oltre al vincolo elastico, un altro vantaggio è che l'area della superficie della sezione trasversale della colonna è disattivata durante la visualizzazione dei risultati. Pertanto, le singolarità sono nascoste; quindi, la verifica del calcestruzzo applica le sezioni trasversali di progetto.
